Ať už na čerpacích stanicích, v mycích linkách nebo v autoservisech, všude tam, kde hrozí nebezpečí vniknutí ropných látek do kanalizační sítě, musí být odpadní voda předem ošetřena.
Proto je nezbytné instalovat odlučovač lehkých kapalin, který zabraňuje znečišťujícím látkám kontaminovat pitnou nebo podzemní vodu.
Odlučovač ropných látek a minerálních olejů ošetřuje odpadní vodu v takové míře, aby bylo dosaženo jak ochrany lidi, tak životního prostředí.
Princip je založený na rozdílné hustotě lehkých kapalin a vody: lehké kapaliny (oleje, benzín, nafta atd.) jsou lehčí, a proto plavou na vodní hladině.
Shromážděné lehké kapaliny následně likviduje společnost certifikovaná pro likvidaci nebezpečného odpadu.
Současně s lehkými kapalinami se likvidují také pevné látky jako je písek, bahno atd., které se usazují na dně odlučovače a vytvářejí zde kal.
Vhodné materiály pro výrobu odlučovačů jsou beton, plast (polyetylen) nebo kompozitní materiály.
V naší nabídce naleznete odlučovače vyráběné ve všech těchto materiálech disponující řadou výhod.
Naše produkty na odvodnění odpadních vod splňují všechny relevantní normy a legislativní požadavky, čímž zajišťujeme maximální bezpečnost a ochranu životního prostředí.
Odlučovače ropných látek jsou navrženy pro účinné zachytávání ropných produktů, chrání životní prostředí a splňují legislativní normy.
Provozovatelé mají povinnost zajistit umístění odlučovačů ropných látek v souladu s evropskou normou EN 858, která vyžaduje splnění specifických požadavků na funkčnost, statickou odolnost a těsnost, ověřených autorizovanou osobou.
Naše produkty splňují tuto normu EN 858 a německou normu DIN 1999-100 a jsou pravidelně testovány, aby zajišťovaly jejich bezproblémový provoz.
AC0 GRP (skelnými vlákny vyztužený plast).
Lehký kompozitní materiál je vyrobený z polyesterové pojivové pryskyřičné hmoty vyztužené skelnými rohožemi a vlákny.
Skelnými vlákny vyztužený plast je vynikajícím materiálem pro instalaci do země.
Vynikající pevnost v kombinaci s nízkou hmotností je ideálním materiálem pro stavebnictví.
Je charakterizován velmi nízkou úrovní degradace mechanických a chemických parametrů v čase a zároveň vyniká vysokou odolností vůči vnějším a vnitřním vlivům prostředí, jakými jsou počasí, teplota, UV záření nebo chemická zátěž.
Neproméznost materiálu eliminuje problémy s korozí a zajišťuje maximální bezpečnost vzhledem k vodotěsnosti.
Nízká hmotnost Usnadňuje manipulaci na staveništi bez potřeby použití těžké techniky.
Dlouhá životnost Vysoká statická a mechanická odolnost proti degradaci materiálu během vlastního životního cyklu.
Vysoká odolnost proti „protečení“ Odolný vůči deformacím vlivem vnějšího bodového tlaku (např. BEST ODLUČOVAČE ROPNÝCH LÁTEK jsou určeny k odlučování ropných látek z přitékající znečištěné vody a nabízíme je v rozpětí výkonu od 5 do 65 l/s.
Hodnota vyčištěné vody s použitím koalescenčního fitru je od 1 do 5 mg NEL/l.
Při doplnění sorpčním filtrem je výstupní hodnota z odlučovače od 0,2 do 0,5 mg NEL/l.

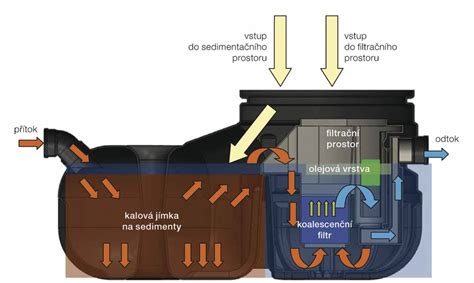

Principem odlučování ropných látek je gravitace a koalescence.
Znečištěná voda s obsahem ropných látek přitéká do sedimentačního prostoru, kde se pevné látky usazují v kalovém prostoru a ropné látky vystupují k hladině.
Tyto ropné látky jsou unášeny přes přelivovou hranu a shromažďují se na hladině za koalescenční sekcí.
Přes sorpční filtr je voda dále dočištěná na požadované parametry.
Po průtoku přes filtry odtéká vyčištěná voda přes havarijní uzávěr do odtokového potrubí.
Nádrže určené pro Odlučovače Ropných Látek jsou vyráběny z betonu třidy C 40/50 dle normy ČSN EN 206+A1 a při dodržování předepsané údržby garantují neomezenou životnost.
Máte v hlavě projekt ale nevíte, který z našich produktů bude pro vás nejvhodnější?
Jakou vybrat dlažbu nebo plot, který s vaším domem nejlépe ladí?
Díky aplikacím BEST Visio to zvládnete hravě.
V každém z našich výrobních závodů najdete rozsáhlé venkovní i vnitřní vzorkovny, kde se můžete nechat inspirovat a důkladně si výrobky prohlédnout i osahat.
Tyto odlučovače výrobce EKO jsou vyrobeny ze železobetonu.
Voda s obsahem ropných látek přitéká do sedimentačního prostoru ke koalescenční sekci se sdruženou funkcí deemulgace a usměrněním průtoku.
Pevné sunuté a suspendované látky se usazují v sedimentačním prostoru.
Ropné látky vystupují k hladině a jsou unášeny vodou vystupující z odlučovacího prostoru přes přelivnou hranu.
Na sorpčním filtru je voda dále dočištěna na deklarované parametry.
Po průtoku sorpcí vyčištěná voda odtéká přes prostor havarijního uzávěru do výstupní (vzorkovací) šachty a dále potrubím do recipientu.
Popsaná funkce odpovídá odlučovačům s účinností čištění Cnel do 0,34 mg/l.
U ostatních účinností je funkce obdobná.
Při maximálním hydraulickém zatížení stoupne hladina v OLK až nad kótu přelivné hrany odlehčení a gravitací vyčištěná voda odtéká odlehčovací trasou pod nornou stěnou přes přeliv odlehčení do výstupní šachty a do recipientu.
Ropné látky zůstávají zadrženy na hladině sedimentační sekce.
Konstrukční řešení ORL je složeno z betonové prefabrikované nádrže a plastové technologie.
ORL je vhodný pro osazení i do vysoce namáhaných prostředí (nosnost do 40 t pro uložení základ.
Odlučovače lehkých kapalin využijete tehdy, když odvádíte vodu znečištěnou volnými ropnými látkami (NEL).
Před odlučovač se dle požadavku osadí kalová jímka odpovídajícího objemu, např. KJ-0,6 viz šachty a jímky.
Podmínky použití odlučovačů stanoví ČSN EN 858-2, např. i doporučení v tab.
Odlučovač je navržen v souladu s požadavky ČSN EN 858-1.
Odloučení lehkých kapalin (ropných látek) z odpadní vody je vícestupňové, tj. nejdříve dojde k sedimentaci a ke gravitační separaci ropných látek na hladině, k sedimentaci jemných částeček a nakonec se voda dočistí na speciálním sorpčním filtru, kde je zbytkové znečištění látkami C10-C40 zachyceno na vláknitém sorpčním materiálu REO Fb (Fibroil).
Odloučovač je bez automatických uzavíracích a výstražných zařízení.
Na odlučovač je vydáno Prohlášení o shodě podle zákona 22/1997 Sb.
K výrobku je dodávána Technická dokumentace včetně návrhu Provozně manipulačního řádu a Provozního deníku.
Ke každému výrobku je pod evid. č. vydáno Osvědčení o vodotěsnosti a Záruční list.
Podmínky pro instalaci, provoz a údržbu stanoví ČSN EN 858-2.
Kontrola a údržba je v čl. Po vykopání jámy se plastový odlučovač osadí do vodorovné polohy na srovnanou vrstvu sušší betonové směsi s malým obsahem cementu.
Odlučovač se připojí na kanalizaci.
Při postupném napouštění nádrže vodou a jejím rozepření se provádí zhutněný obsyp stěn sušším betonem s malým obsahem cementu.
Do úrovně terénu se provede nadbetonování nebo vyzdění betonovými tvarovkami - KB bloky.
Osadí se překlady (např. 2 ks RZP 900/140/140), dobetonuje do horní úrovně překladů, osadí se rám poklopu a pak i poklop.
Poklop se vyplní betonem nebo dlažbou s vynecháním otvorů u úchytů.
Toto platí pro osazení v malých hloubkách a v plochách bez většího zatížení.
V ostatních případech se dle návrhu projektanta příp. dodavatele provede základová deska a stěny obetonování s pomocnou výztuží případně ze železobetonu.
Stěny odlučovače jsou opatřeny lištami s kruhovými otvory pro případné provléknutí nebo vázání ocelové výztuže.
Odloučovač v provedení k osazení pod hladinou spodní vody je kromě lišt na vnější straně stěn opatřen lištami s kruhovými otvory i na vnější straně dna.
Otvory v lištách se protáhne výztuž.
Poklopy jsou ocelové, pozinkované, vodotěsné pro betonovou výplň (je možno vyplnit i dlažbou, asf. betonem) v provedení pro pojezd vozidly do 3,5t nebo do 15t.
Při požadavku vyšší únosnosti jsou odlučovače dodány bez poklopů, tyto dodá např. pro potr.
Max. 5000 mg rop. látek (NEL) v lt.
Zařízení se používá k čištění vod znečištěných lehkými kapalinami - volnými ropnými látkami (NEL) např. dešťových vod z parkovišť, odstavných a manipulačních ploch, šrotišť atd.
Je určeno zejména pro parkoviště, čerpací stanice a autoservisy, pro čištění dešťových vod ze zpevněných ploch.
Použít lze i pro čištění chladících a jiných odpadních vod znečištěných rop. látkami i pro čištění vod z mytí vozidel a dílů (mycími prostředky bez uhlovodíků).
V odlučovači je integrován kalový prostor o objemu 0,1m3.
Před odlučovač se dle požadavku osadí kalová jímka odpovídajícího objemu, např. KJ-0,6 viz šachty a jímky.
Při čištění vod vod z mytí vozidel a techniky je vhodné před kalovou jímku předřadit ještě sedimentační kanál.
Podmínky použití odlučovačů stanoví ČSN EN 858-2, a to např. i doporučení v tab. B.1 a B.2.
Odlučovač je navržen dle požadavků ČSN EN 858-1.
Odloučení lehkých kapalin (ropných látek) je vícestupňové, tj. nejdříve dojde k sedimentaci a ke gravitační separaci ropných látek na hladině, ke gravitační separaci ropných látek na hladině, a nakonec k dočištění na speciálním sorpčním filtru, kde je zbytkové znečištění látkami C10-C40 zachyceno na vláknitém sorpčnín materiálu REO Fb (Fibroil).
Odlučovač je bez automatických výstražných a uzavíracích a přídavných zařízení.
Na odlučovač je vydáno Prohlášení o vlastnostech č. 01/13 podle zákona 22/1997 Sb.
Odloučovač je navržen v souladu s požadavky ČSN EN 858-1 a vyhovuje i požadavkům Nařízení vlády č. 401/2015 Sb. pro vypouštění vod.
Ke každému výrobku je pod evid. č. vydáno Osvědčení o vodotěsnosti a Záruční list.
Poklopy jsou ocelové, pozinkované, vodotěsné pro betonovou výplň (je možno vyplnit i dlažbou, asf. betonem) v provedení pro pojezd vozidly do 3,5t nebo do 15t.
Při požadavku vyšší únosnosti jsou odlučovače dodány bez poklopů, tyto dodá např. pro potrubí.
Zařízení se používá k čištění vod znečištěných lehkými kapalinami - volnými ropnými látkami (NEL, C10-C40) např. dešťových vod z parkovišť, odstavných a manipulačních ploch, šrotišť atd.
Je určeno zejména pro parkoviště, čerpací stanice a autoservisy, pro čištění vod, které mohou být znečištěny lehkými kapalinami.
Použít lze i pro čištění chladících a jiných odpadních vod znečištěných neemulgovanými rop. látkami i pro čištění vod z mytí vozidel a dílů (mycími prostředky bez uhlovodíků).
V odlučovači je integrován kalový prostor o objemu 1 m3.
Před odlučovač se dle požadavku osadí kalová jímka odpovídajícího objemu, např. KJ-5.
Při čištění vod vod z mytí vozidel a techniky je vhodné před kalovou jímku předřadit ještě sedimentační kanál.
Podmínky použití odlučovačů stanoví ČSN EN 858-2, např. i doporučení v tab. Odlučovač je navržen dle požadavků ČSN EN 858-1.
Odloučení lehkých kapalin (ropných látek) je vícestupňové. Nejdříve dojde k sedimentaci a ke gravitační separaci ropných látek na hladině, pomocí koalescenční vložky ke shlukování nejmenších kapiček lehkých kapalin a sedimentaci jemných částeček a nakonec k dočištění na speciálním sorpčním filtru, kde je zbytkové znečištění látkami C10-C40 zachyceno na vláknitém sorpčním materiálu REO Fb (Fibroil).
Odlučovač je bez automatických výstražných a uzavíracích zařízení.
Na odlučovač je vydáno Prohlášení o vlastnostech č. 01/13 podle zákona 22/1997 Sb.
Podmínky pro instalaci, provoz a údržbu stanoví ČSN EN 858-2.
Kontrola a údržba je v čl. Po vykopání jámy se plastový odlučovač osadí do vodorovné polohy na srovnanou vrstvu sušší betonové směsi s malým obsahem cementu.
Odlučovač se připojí na kanalizaci.
Při postupném napouštění nádrže vodou a jejím rozepření se provádí zhutněný obsyp stěn sušším betonem s malým obsahem cementu.
Do úrovně terénu se provede nadbetonování nebo vyzdění betonovými tvarovkami - KB bloky.
Osadí se překlady (např. 2 ks RZP 900/140/140), dobetonuje do horní úrovně překladů, osadí se rám poklopu a pak i poklop.
Poklop se vyplní betonem nebo dlažbou s vynecháním otvorů u úchytů.
Toto platí pro osazení v malých hloubkách a v plochách bez většího zatížení.
V ostatních případech se dle návrhu projektanta příp. dodavatele provede základová deska a stěny obetonování s pomocnou výztuží případně ze železobetonu.
Stěny odlučovače jsou opatřeny lištami s kruhovými otvory pro případné provléknutí nebo vázání ocelové výztuže.
- Odloučovač v provedení k osazení pod hladinou spodní vody je kromě lišt na vnější straně stěn opatřen lištami s kruhovými otvory i na vnější straně dna. Otvory v lištách se protáhne výztuž.
- Poklopy jsou ocelové, pozinkované, vodotěsné pro betonovou výplň (je možno vyplnit i dlažbou, asf. betonem) v provedení pro pojezd vozidly do 3,5t nebo do 15t.
- Při požadavku vyšší únosnosti jsou odlučovače dodány bez poklopů.
Max. 5000 mg rop. látek (NEL) v lt.
GSOL-5/20 je gravitačně sorpční odlučovač, voda je čištěna vícestupňově s dočištěním na sorpčním filtru.
Odlučovač je určen pro osazení v zemi s obetonováním viz.
Zařízení se používá k čištění vod znečištěných lehkými kapalinami - volnými ropnými látkami (C10-C40, NEL) např. dešťových vod z parkovišť, odstavných a manipulačních ploch, šrotišť atd.
Je určeno zejména pro parkoviště, čerpací stanice a autoservisy, pro čištění dešťových vod ze zpevněných ploch.
Použít lze i pro čištění chladících a jiných odpadních vod znečištěných rop. látkami i pro čištění vod z mytí vozidel a dílů (mycími prostředky bez uhlovodíků).
V odlučovači je integrován kalový prostor o objemu 0,2m3.
Před odlučovač se dle požadavku osadí kalová jímka odpovídajícího objemu, např. KJ-1 viz šachty a jímky.
Úvod a přehled filtračního separátoru s koalescenčními filtry [Základy školení v oblasti ropy a plynu]
Při čištění vod vod z mytí vozidel a techniky je vhodné před kalovou jímku předřadit ještě sedimentační kanál.
Podmínky použití odlučovačů stanoví ČSN EN 858-2, např. i doporučení v tab. B.1 a B.2.
Odloučení lehkých kapalin (ropných látek) je vícestupňové, tj. nejdříve dojde k sedimentaci a ke gravitační separaci ropných látek na hladině, k sedimentaci jemných částeček a nakonec k dočištění na speciálním sorpčním filtru, kde je zbytkové znečištění látkami C10-C40 zachyceno na vláknitém sorpčním materiálu REO Fb (Fibroil).
Odlučovač je bez automatických výstražných a uzavíracích zařízení.
Na odlučovač je vydáno Prohlášení o vlastnostech č. 01/13 podle zákona 22/1997 Sb.
Podmínky pro instalaci, provoz a údržbu stanoví ČSN EN 858-2. Kontrola a údržba je v čl. Po vykopání jámy se plastový odlučovač osadí do vodorovné polohy na srovnanou vrstvu sušší betonové směsi s malým obsahem cementu.
Odlučovač se připojí na kanalizaci.
Při postupném napouštění nádrže vodou a jejím rozepření se provádí zhutněný obsyp stěn sušším betonem s malým obsahem cementu.
Do úrovně terénu se provede nadbetonování nebo vyzdění betonovými tvarovkami - KB bloky.
Osadí se překlady (např. 2 ks RZP 900/140/140), dobetonuje do horní úrovně překladů, osadí se rám poklopu a pak i poklop.
Poklop se vyplní betonem nebo dlažbou s vynecháním otvorů u úchytů - podrobněji viz odstavec Poklopy.
