Beraněné železobetonové piloty jsou ideálním řešením pro zakládání staveb na obtížně přístupných a stísněných místech, včetně zastavěných oblastí a členitého terénu. Na rozdíl od jiných metod umožňují pokračovat ve stavebních pracích i za nepříznivých povětrnostních podmínek, včetně mrazivých zimních měsíců, kdy by klasické betonování nebylo možné. Jejich instalace je až třikrát rychlejší než u tradičních metod, protože nevyžaduje složité procesy, jako je vázání armokošů nebo čekání na vytvrdnutí betonu.
Historie beranění sahá hluboko do minulosti a je jedním z nejstarších způsobů zakládání staveb. Již staří Římané a Egyptané používali dřevěné piloty pro zakládání staveb ve vlhkých oblastech, jako byly přístavy nebo stavby v bažinatých terénech. Příkladem raného použití pilotových základů jsou Benátky, kde dřevěné piloty slouží jako základy pro většinu staveb, protože město stojí na bažinatém podloží. S průmyslovou revolucí v 19. století přišel obrovský pokrok v oblasti stavebnictví, a tím i rozvoj technologie beranění. V té době začaly být dřevěné piloty nahrazovány železnými a betonovými pilíři, které nabízely mnohem větší nosnost a odolnost. Ve 20. století se technologie dále rozvíjela. Došlo ke zdokonalení betonových pilot, a to zejména díky zavedení předpjatého betonu a pokročilejších technik výroby a beranění. Tyto moderní metody umožnily efektivnější, rychlejší a ekonomičtější zakládání staveb.
Dnes jsou beraněné piloty považovány za jeden z nejspolehlivějších způsobů zakládání staveb, zejména na problematických podložích. Moderní technologie zahrnují hydraulická a dieselová beranidla, která umožňují rychlou a přesnou instalaci pilot s minimálním dopadem na okolní prostředí. Tato metoda je široce využívána při zakládání staveb všeho druhu - od rodinných domů až po průmyslové objekty. Společnost BERAMO Pile používá stroj Baumatik 300 SM, který díky svým vlastnostem dokáže zaberanit piloty do hloubky až osm metrů bez předvrtání. Za společností stojí Marian Cieslar a Tomáš Fremr, kteří spojili své dlouholeté zkušenosti z navrhování a realizace staveb. Marian Cieslar, působící také jako spolumajitel firmy Cieslar, se zabývá realizacemi staveb a řízením projektů, zatímco Tomáš Fremr je autorizovaný statik s bohatou praxí v projektování. Obr. Železobetonové piloty jsou přizpůsobeny druhu stavby a geologickým podmínkám na místě realizace. Piloty mají průřez 25 × 25 cm nebo 30 × 30 cm. Hloubka zaberanění je s naším strojem možná do osmi metrů. Tato technologie zajišťuje stabilitu a dlouhou životnost i v náročných terénech nebo zátopových oblastech, kde je možné základovou desku zvýšit nad úroveň terénu.
Typy a aplikace beraněných pilot
Piloty jsou ideálním řešením pro různé typy staveb. Vzhledem k tomu, že piloty mohou být zapuštěny do únosné vrstvy podloží, poskytují spolehlivou stabilitu i v náročných geologických podmínkách. Mají vyšší únosnost a delší životnost než alternativní metody, jako jsou zemní vruty. Navíc jsou šetrné k životnímu prostředí, protože při jejich výrobě a instalaci vzniká minimum odpadu a spotřebovává se méně materiálu. Typický příklad objektu, kde jsou beraněné piloty ekonomicky výhodné, je rodinný dům obdélníkového půdorysu o vnějších rozměrech zhruba 13,0 × 9,5 m. Objekt ve svahu je jednopodlažní s obytným podkrovím a podsklepením v celé ploše. Základy byly navrženy plošně (základové pasy), avšak po provedení hrubých výkopových prací se zjistilo, že místní geologické podmínky nejsou vhodné pro založení na základové pasy a byl proveden dodatečný průzkum. Beraněné piloty byly navrženy 0,25 × 0,25 m v délce 3,0 m, pata byla opřena ve vrstvě ulehlých štěrků. Únosnost piloty dosahovala 300 kN a sedání max. 15 mm. Ekonomické zhodnocení variant vyšlo ve prospěch beraněných pilot. Deska tloušťky 350 mm a další součásti vyžádaly investici a ukázaly ekonomickou výhodnost beraněného založení.

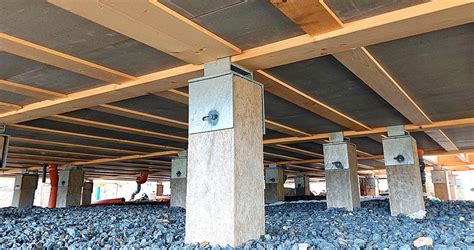

Piloty fungují jako základový prvek, který přenáší zatížení stavby do hlubších únosných vrstev. Pilotové založení se využívá při zakládání objektů v složitých geologických podmínkách, při podchycování staticky narušených objektů a při zajišťování nestabilních sesuvných území. Hlavice pilot lze využít jako základy pro ocelové sloupy s kotevními šrouby, mohou být provedeny s monolitickými patkami s kalichy přizpůsobenými na míru pro montáž prefabrikovaných železobetonových sloupů, nebo se provádějí s výztuž pro navázání monolitických sloupů. V náročných podmínkách se používají mikropiloty. Kontakt: Ing. Piloty představují jednu z nejstarších metod hlubinného zakládání staveb a v současné době metodu nejrozšířenější. Proto zaujímá tato technologie i jedno z nejvýznamnějších míst ve spektru technologií dodávaných firmou Zakládání staveb, a. s.
Naše metody vrtaných a štěrkopískových pilot
Celkem asi 100 typů pilot se dělí na replacement piles a displacement piles. V České republice se nejvíce provádějí piloty vrtané, hlavními reprezentanty první skupiny a tvoří více než 90 % podílů. Podle ČSN EN 1536 jsou vrtané piloty kruhové s průměrem 300-3000 mm a také lamely podzemních stěn, které se betonují v jednom záběru. Vrtané piloty se navrhují jako hlubinné základy schopné přenášet soustředěná osová zatížení a zejména tlaková zatížení. Hlavy vrtaných pilot lze opatřit monolitickými vrtanými patkami s kalichy pro montáž sloupů, nebo využít spojovací výztuže pro navázání sloupů monolitických. Vrty se provádějí rotačním vrtáním s nástroji jako šap, spirály a korunky; v nestabilních zeminách se vrty paží. Po dovrtání se vloží armokoš a betonáž piloty se provádí různými metodami v závislosti na podmínkách.
Speciálním případem jsou CFA piloty, které se vrtají šnekem přivařeným na střední rouru s uzávěrem dna. Po dosažení hloubky se začne s betonáží a šnek se vytahuje. Tento postup řídí mikroprocesor k optimálnímu vyplnění základové půdy betonen, a to i v nestabilních podmínkách. Omezení v České republice vyžadují správné použití technologií a dodržování norem při instalaci a kontrole kvality.
Technologie štěrkopískových pilot a mýty
Štěrkopískové piloty vznikají vibroflotací, kdy štěrk nebo štěrkopískový materiál je vháněn do dutiny vrtu a hutněn vibracemi. Mýtus o kolmataci jemnozrnných částic je vyvrácen - řada studií ukazuje, že vibrované štěrkopískové pilíře mohou zlepšit únosnost i v nestabilních podmínkách. Výplň je navržena tak, aby poskytla drenáž a stabilitu, a tak mohou být štěrkopískové piloty ekonomicky výhodné, zejména v oblastech s mělkou i hlubší podzolí anebo v protipovodňových opatřeních.
Vibroflotace používá vibrační jehly a štěrk plní dutiny; dutiny mohou být plněny dnem nebo horními metodami. Hlavní výhody zahrnují zlepšení smykové pevnosti půdy, zrnitosti a konsolidaci. Nevýhodou může být riziko nekonzistentního vyplnění v některých geologických podmínkách. Při návrhu štěrkopískových pilot je klíčové brát v úvahu rozměry sloupů, úhel vnitřního tření kameniva a zatížení stavby. Obvyklý průměr štěrkopískových pilířů je kolem 700 mm, užívaný pro zlepšení podlah výrobních hal či menších staveb.
Technologie Deep Soil Mixing a jiné inženýrské postupy
DSM (Deep Soil Mixing) kombinuje promíchání zemin s pojivy, čímž vzniká pilotní blok s výrazně vylepšenými mechanicko-deformačními vlastnostmi. Trysková injektáž a DSM umožňují vytvoření těsnicích stěn, stěn pro protipovodňové clony a výstavbu dočasných či trvalých odvodňovacích a ochranných struktur. Injektáže SOILCRETE®, SOILFRAC® a mikropiloty jsou používány pro zajištění stability a vyrovnání zatížení. Keller Group nabízí široké portfolio technologií včetně vibračních a dynamických zhutňování, CFA pilot, mikropilot, kotvení, pažících stěn a injektáží.
Ekologická opatření a zajištění stability svahů jsou důležitou součástí technologií speciálního zakládání. Pro ochranu životního prostředí se využívají těsnicí clony a protipovodňové stěny, které dokáží omezit průnik kontaminantů a zajistit stabilitu svahů. Moderní projekty vyžadují těsnou spolupráci mezi realizací a projektanty, často s mezinárodní spoluprací a zapojením do velkých projektů po celém světě.
Praktické ukázky a ekonomické hledisko
V praxi se beraněné piloty používají pro rodinné domy i průmyslové objekty. Ekonomické hodnocení variant často favorizuje beraněné piloty díky nižším nákladům na výstavbu a kratší době výstavby. Základová deska, její potřebné výztuže a rošty se zahrnují do celkových nákladů spolu s počtem pilot a jejich kapacitou. Příklady ukazují, že únosnost 300 kN na pilotu a sedání do 15 mm mohou být dosaženy při hloubce zaberanění do 3 m a průměru piloty 0,25 × 0,25 m, což vede k ekonomickému řešení oproti tradičním základům.
Štěrkopískové a vibrované piloty se také využívají v protipovodňové ochraně a při zajištění stability svahů, kdy je třeba drenáž a zvýšení únosnosti. Moderní metody umožňují dosáhnout efektů s nižšími náklady a minimalizovat dopady na životní prostředí. Technologie umožňuje zajištění stability i v oblastech s hloubkou podzemní vody a nestabilními podklady.
Shrnutí a závěr přístupů
Beraněné piloty představují jedno z nejstarších a současně nejspolehlivějších řešení pro založení staveb na různých typech podkladů a terénů. Kombinace vrtaných, CFA, mikropilot a štěrkopískových pilířů spolu s DSM a injektážemi poskytuje širokou škálu nástrojů pro zlepšení podkladů a dosažení požadované stability. Důležitá je spolupráce projektantů a realizátorů, správné volby technologie pro konkrétní geologické podmínky, a průběžná kontrola kvality a dokumentace během instalace.
