Mezi odbornou i neodbornou veřejností často převládá názor, že keramobetonové stropy MIAKO Porotherm jsou určeny jen pro jednoduché stropní konstrukce rodinných domků. Málokdo si ale uvědomuje, že se jedná o variantu jednosměrně pnutého železobetonového stropu, kterou lze v případě potřeby lokálně vylepšit na oboustranně pnutý strop.
Na druhou stranu, architekti často zbytečně navrhují „složité“ a hlavně finančně nákladné stropy. Typickou ukázkou je situace, kdy jsou příčky podél schodiště, tj. kolem poměrně velkého prostupu navíc většinou značně zatíženého od schodišťového ramene, navrženy jako nenosné. Statik je pak nucen bez ohledu na druh stropu zesilovat po obvodě stropní konstrukci vložením ocelových průvlaků, což je v takovém případě zcela zbytečné a finančně náročné.
Někdy jsou však taková řešení nutná kvůli zachování volného prostoru. Jedná se o poměrně komfortně řešený třípodlažní rodinný dům v blízkosti Prahy, navržený Ing. Zlatuší Buzickou z ateliéru Arkus. Poměrně členitá dispozice umožňuje optimální osazení domu do svažitého terénu. Přestože se jedná o různě ustupující podlaží, konstrukce schodiště a nosné stěny probíhají spojitě přes všechna podlaží nad sebou.
Na obr. 2 jsou půdorysy obou podlaží. Jde o zjednodušená statická schémata, tj. červeně značené je nosné zdivo pod stropem, modrá čárkovaná čára je obrys konstrukcí nad stropem. Rozsah stropní konstrukce je podkreslen šedivou výplní. Přes shodný obrys i polohu bylo nutné řešit každý případ samostatně. Obě situace jsou poměrně komplikované - zalomený otvor v rohu místnosti s kopírováním obvodu schodiště.
Strop nad 1. PP: Jednodušší z obou stropů byl strop nad 1. PP. Rovnoběžně se schodišťovou zdí probíhá po celé délce suterénní obvodová stěna. To umožňuje ukládat krátké nosníky a pruh pod ramenem vykrýt překonzolováním trámečků. Na konci je pak možné je „opřít“ o skrytý průvlak (POT 725/902) a jeden POT 575/902. Je ale také třeba vykrýt plochu zrcátka pod ramenem. Projektanti řeší tyto doplňky stropu obvykle pouze dobetonováním. Pro stavební firmu je však určitě jednodušší a výhodnější využít možnost celoplošného bednění trámečkového stropu a tím i jednotného podkladu pod omítku.
Proto jsem ještě před napojením konzol vložil jedno pole bez jedné podpory. Zde je třeba připomenout, že se jedná o keramoželezobetonový strop, kde POT nosníky mají funkci prefabrikované výztuže a po zmonolitnění také jako běžná výztuž fungují. Dá se tedy říci, že nosníky nekončí bez podpory, pouze výztuž nedobíhá z podpory do podpory. A to je u železobetonových konstrukcí při vynášení ohybových momentů zcela běžné.

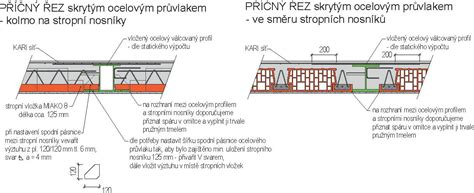

Protože je však krajní nosník kroucený od bočního vykonzolování a s deskou stropu je spojen pouze šesticentimetrovou nadbetonávkou a keramickou výplní, mohlo by dojít při extrémním zatížení ke zlomení této nadbetonávky. Proto je navržen skrytý průvlak P1. Do něj jsou jako do konzoly zavěšeny oba trámce. Pro fixaci vykonzolované části stropu a navazující stropní desky pnuté v druhém směru je provedeno na okraji schodišťového otvoru další ztužující žebro (P2). Tyto průvlaky lze velmi jednoduše řešit pomocí vložek MIAKO 8/50 či MIAKO 8/62,5 PTH.
Protože se jedná o strop s poměrně velkým rozpětím (světlé rozpětí 7 m), je nutné zajistit dokonalé vetknutí průvlaku do navazujících desek. Pro dosažení spojitého nosníku bylo nutné přidat nad podporu příložky a vyztužit konstrukci obdobně jako u žebra P2. Aby bylo možné uvažovat průvlak jako spojitý, je nutné zvětšit počet trámečků i v navazujících polích pro přenesení ohybového momentu a posouvající síly. Zbytek stropu byla již běžná rutina.
Velké terasy byly vyřešeny vytažením ocelových nosníků HE 200 B, do nichž byly uloženy trámečky. Protože zde však není dosaženo min. 125 mm uložení, bylo provedeno uložení pomocí přivařených příložek nad spodním pásem nosníku. Strop nad1. NP vyžadoval změnu dispozičního řešení a řešení otvoru pro schodiště jinak, s ohledem na zachování volného prostoru.
Oproti stropní desce nad 1. PP bylo nyní nutné všechny zelené trámečky zavěsit přes žebra P1 a P2 do skrytého průvlaku. Žebro P1 funguje v podstatě stejně jako v předcházejícím stropě - odbíhá ocelový nosník, zatížení se rozkládá. Žebro P2 již přenáší zatížení jako klasický spojitý průvlak. Pro přenesení záporného ohybové momentu je tento průvlak na levé straně nad střední zdí zesílen pomocí příložek; nad skrytým průvlakem již postačuje betonářská síť Sz 8/100-8/100.
Strop nad 1. NP je řešen tak, že průvlak P1 a P2 umožňují spojité nosníky a zajišťují dostatečnou únosnost i při velkých rozpětích. Pohled na výztuž před betonáží a na stropní desku po odbednění ukazuje výslednou konstrukční integritu.
Jak je z předchozího zřejmé, je možné z konstrukčního systému MIAKO Porotherm realizovat prakticky jakoukoliv stropní desku odpovídající klasickému železobetonu. U stropu nad 1. NP nepřipadá křížem vyztužená deska v úvahu a i v případě obyčejné železobetonové desky by se jednalo o složitou jednosměrně pnutou konstrukci se světlostí 7 m. A navíc, v článku popsanou stropní desku realizovala stavební firma s běžnými zedníky bez specializované betonářské firmy.
Ing. Ivo Petrášek, autorskou kariérou a profesní praxí demonstruje, že stropy Porotherm jsou nedílnou součástí cihelného systému Porotherm. Jedná se o ucelený sortiment výrobků, které do sebe perfektně zapadají. V rámci stropních konstrukcí si můžete vybrat z nabídky stropních trámů Porotherm POT a to dle plánované délky stropu. Ty doplňují stropní vložky Porotherm MIAKO a Porotherm MIAKO BNK.
Kalkulátor zdicích systémů a odborná kalkulace od výrobce pomáhají s přesným výpočtem spotřeby materiálu a doplňků. Software pro výpočet statiky zdiva POROTHERM je zdarma k dispozici na stránkách, umožňuje posoudit svislé nevyztužené zdivo z POROTHERMU bez omezené výšky objektu a rozpětí stropů.
Výhody cihel Porotherm zahrnují snadnou a rychlou výstavbu, trvanlivost a vynikající vlastnosti keramických cihel. Strop Porotherm s keramickými trámy POT a vložkami Miako je rychlou a ověřenou technologií, která je součástí kompletního systému Porotherm. Z hlediska statiky tvoří základní systém prostě uložené trámečky pnuté jedním směrem; po zmonolitnění keramický strop tvoří spolu s obvodovým věncem kompaktní celek.
Vzhledem k dispozici vložek Miako výšky 150, 190 a 230 mm a možnosti využít doplňkových vložek 80 mm lze dosáhnout optimální výšky stropu pro různá rozpětí. Optimální orientace nosníků a volba rozpětí mohou vést k významným úsporám, často v řádu tisícikorun. Při složitějších dispozičních řešeních je možné využít průvlaků skrytých či přiznaných a současně zajistit potřebnou nosnost a estetičnost realizace.
Strop Porotherm se skládá z několika základních prvků. Základním prvkem jsou stropní nosníky v délce od 1 750 mm do 8 250 mm. Po obvodě stropu se používají věncovky VT 8 Profi a vložky Miako o různých výškách. Rozsáhlejší dispozice a potřeba specifických řešení vede k využití dalších prvků a doplňků s cílem zajistit prostorové i tepelně-izolační parametry dle požadavků projektu.
Stropy Porotherm jsou tedy výsledkem propojení keramických a ocelových prvků, které umožňuje variabilní řešení i pro náročné dispozice. Díky tomu je možné realizovat i složité průniky, velké prostupy a zachovat volný prostor bez zbytečných nadměrných konstrukčních zásahů.
Porotherm Fixings - Porotherm UK
| Prvky stropu | Popis | Poznámky |
|---|---|---|
| Nosníky POT | Stropní trámy v různých délkách | Základní nosná konstrukce |
| Vložky MIAKO | Keramické vložky do mezer mezi nosníky | Výška 150/190/230 mm (+80 mm doplňková) |
| Věncovky VT 8 Profi | Ukončení desky po obvodu | Spolu s tepelnou izolací |
| Průvlaky P1/P2 | Skryté či částečně viditelné prvky pro spojitý nosník | Podpora ramen stropu a podpora desky |
| Betonářská výztuž Sz 8/100-8/100 | Síť pro zajištění spojitosti | Nutné nad skrytými průvlaky |
