V následujícím textu shrnuji témata a poznatky z častých dotazů ohledně nastavení kondenzačních kotlů Protherm, ekvitermní regulace, prostoru a podlahového topení, čerpadel a řízení teploty vody. Cílem je poskytnout ucelený přehled o tom, jak číst data z kotle, jaké parametry ovlivňují efektivitu topení a jak postupovat při ladění systému v reálných podmínkách domů s podlahovým topením i radiátory.
Princip kondenzačního kotle a role ekvitermní regulace
Princip kondenzačního kotle: Plyn je spálen v prvním výměníku a teplo je předáno topné vodě. Odchozí spaliny procházejí ještě přes druhý výměník, kde předehřejí vratnou vodu. Tímto je využito i teplo spalin, které by v normálním kotli šlo bez užitku do komína.
Pro rozumnou efektivitu je nutné teplotu vratné vody držet pod 60°C, kvůli rozdílu teplot spaliny/vratná voda, což podlahové topení krásně splňuje. Čím studenější vratná voda, tím větší rozdíl teplot, tím větší účinnost.
Parametr „funkce termostatu“ bere v potaz prostorovou teplotu. Podle venkovní teploty si kotel vypočítá teplotu topné vody a následně ji ještě zkoriguje podle teploty v prostoru. Zapnutí této funkce je správné. Parametr „automatická topná křivka“ upravuje na „optimální“ ekvitermní křivku.
Automatická topná křivka se defakto nehýbe, pokud je prostorová teplota konstantní; nicméně u nestandardních situací (např. změny slunečního zisku, odstavení kotle, podzimní změny venkovní teploty) může vyžadovat zásah a ruční dolazení křivky.
Ekvitermní řízení vs. ruční nastavení křivek

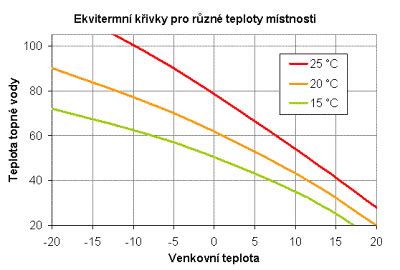

Ekvitermní řízení stanoví teplotu topné vody na základě venkovní teploty a prostorové teploty, aby byl dům temperován komfortně s co nejvyšší efektivitou. V některých případech je lepší zvolit ruční nastavení topné křivky a pracovat s fyzickými parametry systému (průtok, teplotní spád) pro stabilní teplotu v místnostech.
Pro podlahové topení se doporučuje nastavovat ekvitermní křivku tak, aby prostor byl udržován na cílové teplotě (např. 21°C). Příliš vysoká křivka může způsobovat cyklování kotle a zhoršenou ekonomiku provozu; naopak příliš nízká křivka může vést k nedokonalému vytápění či delším nahřívání podlahy.
Praktické nastavení pro dům s podlahovým topením a radiátory
1) Teplotní spád a rozdělení okruhů: U podlahového topení je vhodné nastavit teplotní spád kolem 5°C (např. 32°C do podlahy, 27°C zpět). Průtok jednotlivými okruhy je důležitý pro rovnoměrné topení a stabilní teplotu v celé domácnosti. U patra, kde jsou radiátory, lze používat vyšší teplotu topné vody, ale s ohledem na to, aby systém nekonkuroval podlaze.
2) Prostorový termostat a prostorové zóny: Použití termostatu v prostoru (např. obývací pokoj s propojením do kuchyně) ovlivňuje, kdy kotel vypíná/ Zapíná. Při ekvitermní regulaci je vhodné, aby prostorový termostat nepřevzal plnou kontrolu nad kotlem v podlahovém topení kvůli tepelnému zpětnému působení a setrvačnosti. V některých případech je lepší mít prostorový termostat jako doplňující prvek s regulací teploty vody na kotli.
3) Tlumení cyklování: Pro hladší provoz lze nastavit průtoky tak, aby se celý dům topil rovnoměrně a minimalizovalo cyklování kotle. Při nízkých venkovních teplotách může být vhodné zvýšit výkon na kotli (v rámci spočítaných tepelných ztrát) a zvážit ruční doladění ekvitermní křivky pro lepší stabilitu teploty v místnostech.
Konkrétní tipy pro nastavení Protherm a souvisejících komponent
- Využijte ekvitermní regulaci jako výchozí bod pro řízení teploty vody podle venkovní teploty a vnitřní teploty. Ponechte ji v režimu automatu, pokud s ní máte dobré zkušenosti a dům zůstává stabilní.
- Pokud máte nestandardní provoz (slunce, nestandardní odstavení kotle), zvažte ruční nastavení ekvitermní křivky a sledujte vliv na teplotu v místnostech a spotřebu paliva.
- Venkovní teplota a tepelné ztráty domu: Teplotu topné vody spusťte na úroveň odpovídající spočítaným tepelným ztrátám objektu; minimální výkon kotle by měl odpovídat potřebám domu pro dané venkovní teploty a zabraňovat nadbytečnému cyklování.
- Podlahové topení vyžaduje stabilní řízení teploty vody se sníženým průtokem a větší setrvačností. Radiátory mohou vyžadovat jiné nastavení teploty, a proto je často užitečné mít kombinaci podlahového topení s odpovídajícími radiátorovými okruhy pro různé zóny domu.
- Monitorujte hodnoty teploty vratné vody, teploty vody do podlahy a teploty v místnostech. Důležité jsou kombinace vstupu/odchodu kotle, průtoků a teplotních rozdílů, nikoli jen samotné čísla na displeji.
Časté chyby a jejich prevence
- Příliš vysoká ekvitermní křivka vede k nadměrnému zatápění a cyklování kotle. Snižte křivku a sledujte, zda se teplota v místnostech ustálí na požadované hodnotě.
- Nedostatečné dimenzování minimálního výkonu kotle může vést k častému cyklování v nízkých venkovních teplotách. Zvažte volbu kotle s vhodnějším minimálním výkonem podle tepelných ztrát objektu.
- Používání prostorového termostatu u podlahového topení je často nevhodné kvůli setrvačnosti; raději použijte prostorový termostat pro řízení zón, kombinovaný s ekvitermní regulací na kotli.
- Nedostatečné průtoky v jednotlivých okruzích vedou ke špatnému sdílení tepla a neefektivnímu topnému výkonu. Nastavte průtok tak, aby se teplotní spád udržel kolem 5°C.
Praktické poznámky z běžné praxe
Teploty v rozumných mezích, ale s několika poznámkami: teplotní spád 5°C je OK, ale kotel často jede na vyšší teplotu (např. 41°C) i když do topení pouštíte jen 32°C. Nastavte průtok jednotlivými okruhy tak, aby teplotní spád byl cca 5°C. Ekvitermní křivku nastavte na auto, ale pokud máte nestandardní provoz, vyzkoušejte ruční nastavení pro lepší stabilitu topení. Venkovní teplota, vstupní teplota topné vody a vratná voda jsou klíčové parametry pro řízení výkonu kotle a teploty podlahy. Teplota podlahy bývá kolem 32°C v rozumných podmínkách, ale pro ochranu podlahy je vhodné mít maximální teplotu podlahového systému na 45-50°C, pokud by došlo k poruše a je potřeba rychle vytopit prostor.
V budoucnu lze u podlahového topení použít ventily s termohlavicemi a elektro-pohony pro lepší řízení jednotlivých zón. Ebus regulátor (termostat) kotle může být nastaven na funkci termostatu pro využití prostorové teploty, což ukazuje výhodu řízení podle prostorové teploty v kombinaci s ekvitermní regulací.
Když se ptáte na konkrétní nastavení pro váš dům
Každý dům je jiný a tepelné ztráty se počítají pro venkovní teplotu -12°C až -15°C podle lokace. Minimální výkon kotle a správná volba kotle podle tepelných ztrát jsou důležité pro spolehlivý a ekonomický provoz. Pokud je kotel navržen s minimálním výkonem 6 kW a tepelné ztráty jsou vyšší, je vhodné zvolit kotel s vyšším minimálním výkonem nebo přizpůsobit systém tak, aby se minimalizovalo cyklování a maximalizovala efektivita.
U praktických konfigurací se doporučuje sledovat, jak se chová teplota vody v otopné soustavě během dne, zejména v souvislosti se slunečním ziskem a změnami venkovní teploty. V některých případech je efektivnější držet kotel na nízkém výkonu kontinuálně a vyvarovat se zbytečného cyklování, které zvyšuje spotřebu energie.
