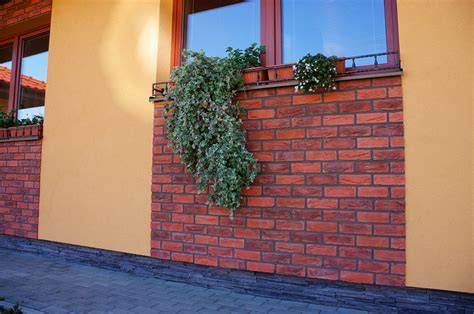

Kontaktní zateplovací systémy /dále KZS/ s obkladem s cihelnými pásky jsou váhově značně zatěžované a tomu musí odpovídat jejich konstrukce ve stavbě. Ze statických důvodů je nutno je zakládat na kovové liště upevněné do nosného zdiva. Potom se izolační desky buď polystyrenové nebo z minerální vlny přilepí k podkladu. Desky z polystyrenu /dále PS/ se lepí cca do 40 - 50 % své plochy, desky z minerální vlny /MV/ se lepí celoplošně aby se zabránilo jejím průhybům. Jakmile jsou izolační desky dostatečně pevně přilepeny zapracuje se po celém povrchu do další vrstvy lepidla skelná tkanina, nejlépe pancéřová, jednovrstvá. Takto zapracovaná skelná tkanina se přikotví do nosného zdiva hmoždinkami s kovovým hrotem v požadované délce podle tloušťky izolace. Počet hmoždinek na 1 m2 je zpravidla 8 - 10 ks v určitém rozmístění podle projektové dokumentace nebo statického posouzení. Po tomto kotvení plochy se tato plocha opět lepidlem znovu vyrovná do požadované rovinnosti - cca + - 2 cm na 2 bm lati tak, aby na takto připravený povrch mohly být již lepeny obkladové pásky.
Tento stručný popis přípravy KZS pod obkladové pásky pochopitelně nenahrazuje příslušnou projektovou dokumentaci a návody výrobců jednotlivých komponentů - lepidel, hmoždinek, skelné tkaniny a izolačních desek a slouží tedy jen jako základní instrukce pro provádění KZS.
Volba izolantu a typy desek
Jako izolant se zpravidla používá buď pro tento účel určený fasádní polystyren (EPS-F) nebo desky z minerální vlny s kolmým vláknem. MV s kolmým vláknem - lamelové desky - se zde používají pro svoji tuhost a pevnost v tahu, aby bránily působení smykových sil vzhledem k relativně těžkému povrchu z obkladových pásků. Zcela výjimečně lze použít i MV desky s podélným vláknem s pevností v tahu min. TR 15 - tuto hodnotu udává výrobce. Požární bezpečnost zateplovaných novostaveb stanoví ČSN 73 0810 - Z 1 a řídí výběr podle výšky budov.
Porovnání izolantů v KZS: EPS-F nabízí nižší cenu a nižší požární odolnost, MV desky nabízejí vyšší požární odolnost A1 a vyšší pevnost; MV jsou doporučovány pro vícepodlažní a výškové budovy, zatímco EPS-F je běžnější volba pro rodinné domy. V praxi vyžaduje norma PD a podrobné projektové řešení.
Odvětrávaná fasáda vs. kontaktní systém
Odvětrávaná fasáda z lícových cihel představuje alternativu k KZS. Funguje na bezkontaktním zateplení - mezi izolací a vrchním pláštěm se ponechá mezera, kterou proudí vzduch. Díky tomu je odváděna vlhkost a zabraňuje se přehřívání fasády. Provětrávané fasády mají výhody v snadnější montáži a lepší prodyšnosti budovy.
Kontaktní zateplovací systém s cihlovými pásky vyžaduje zvláštní postupy: základová lišta, zesílená armovací tkanina, kotvení hmoždinkami přes perlinku, vyrovnávací vrstva, a následné lepení obkladových pásků. Při realizaci je důležité dodržet dilatační spáry a správnou tloušťku zateplení, aby pásky nepřesahovaly ploše omítky a aby celá skladba vyhověla schválené skladbě systému.
Postup prací a klíčové kroky KZS s cihlovými pásky
- Základová lišta: Provádět na kovové liště upevněné do nosného zdiva z technických důvodů.
- Izolace: Desky PS lepí až do 40-50 % plochy, MV celoplošně; cílem je minimalizovat průhyby MV desek.
- Armovací vrstva a kotvení: Po zapracování skelné tkaniny (nejlépe pancéřové) se tkanina kotví hmoždinkami s kovovým hrotem; počet 8-10 ks/m2 podle dokumentace. Pro cihlový obklad se používá zesílená armovací tkanina R267 a kotvení probíhá přes perlinku šroubovacími kotvami s ocelovým trnem.
- Vyrovnávací vrstva: Lepení znovu vyrovná povrch na rovinnost cca ±2 cm na 2 bm lati.
- Lepení obkladových pásků: Keramické obklady se lepí flexibilní lepicí maltou; dodržovat dilatační spáry; buttering-floating metoda pro lepší přilnavost; plocha max 4 × 4 m na polích.
- Podklad pro obklad: Zpevněný a vyrovnaný podklad (cementová omítka nebo lepidlová stěrka s perlinkou) je klíčový pro pevnost obkladu.
- Okraje a rohy: Speciální rohové tvarovky a rohové výztužné lišty pro napojení a estetiku.
- Spárování a dokončení: Spárovací malta s trassem pro pásky s vysokou nasákavostí; pro pásky s glazovaným povrchem stěrková malta. Diagonální spárování a čištění ploch houbičkou během práce.
Praktické tipy a doporučení
- Nepřežeňte to s členěním fasády; méně často bývá více esteticky působivé.
- Barva spárovací hmoty ovlivňuje výsledný dojem; ladit ji k barvě omítky a cihel je důležité.
- Obklad kolem oken a dveří, sokl a rohy dodává fasádě výrazný akcent.
- Přesah pásků nad omítkou je z estetických důvodů častý; je vhodné podklad obkladu zapustit nebo zvolit slabší vrstvu zateplení v oblasti obkladu.
- Pro zajištění stability a bezúdržbovosti zvažte impregnování cihel a správný výběr materiálů pro déletrvající vzhled fasády.
Rekonstrukce a moderní trendy
Pokud je rekonstrukce fasády, cihlový obklad je často raděnou volbou. Cihlové pásky a lícové cihly dodávají domu eleganci, luxus a stálobarevnost s minimální péčí. Vzory a barvy pasují jak k moderním domům, tak k venkovskému charakteru. Lícové pásky a obkladové pásky se vyznačují nízkou nasákavostí a odolností proti znečištění. Imace imitací cihel nabízí širokou škálu barev, textur a velikostí, které umožňují vyjádřit osobnost domu.
Ekologie a praktičnost: cihlové pásky jsou plně ekologické a zdravotně nezávadné. V nabídce jsou různé varianty: klinker pásky, lícové cihly, ruční cihly a rustikální pásky. Často používané jsou kombinace s omítkou nebo dřevem pro dosažení vyváženého vzhledu fasády. Důraz na skladbu a schválené řešení je klíčový pro dlouhou životnost a spolehlivost.
Typy realizací a ukázky
Realizace zateplení rodinného domu může kombinovat Styrotherm plus 70-140 mm pro hlavní plochu a tenčí izolant do míst s cihlovým obkladem, aby fasáda lícovala s omítkou a nedocházelo k zatékání vody. Příklady realizací ukazují, že správné navázání vrstev a přesné rozměry zajistí pevnost a estetiku obkladu.
Na trhu existují různé typy obkladů: klinker pásky a lícové pásky, ruční cihly a rustikální varianty, které v kombinaci s vhodnou skladbou ETICS vytvářejí trvanlivé a vizuálně atraktivní fasády.
Praktické shrnutí postupu a nejčastější chyby
- Ověřit schválenou skladbu systému pro cihlové pásky a dimenzování na jejich hmotnost.
- Vypočítat hmotnost na m² a navrhnout kotvení dle zatížení; využívat robustní výztužnou vrstvu a mrazuvzdorné lepidlo.
- Dodržovat dilatační spáry, spárování a správné provedení rohových částí - vyvarovat se pokrytí pásků jen na izolantu bez výztužné vrstvy.
- Nepřekračovat povolené hmotnostní limity na m²; zajišťovat správný počet kotev pro daný obklad.
- V případě rekonstrukce nezapomenout na projektovou dokumentaci a pečlivé napojení s okolními prvky fasády.
