Vnější jednovrstvé zdivo představuje jednoduché, systémové a velice funkční řešení pro konstrukci obvodového pláště budov. Pro jednoduché a systémové řešení je vyvinuta řada doplňkových cihel koncových, polovičních a rohových. Koncové cihly systému Porotherm EKO+ Profi / Profi Dryfix mají na jednom boku drážku šířky 200 mm a hloubky 45 mm. Při vyzdívání ostění se poloviční a celé koncové cihly střídají nad sebou, aby vytvořily širokou a mělkou drážku po celé výšce otvoru. Tato drážka je nejlépe vyplněna páslem extrudovaného polystyrénu XPS o šířce 200 mm a tloušťce 40 mm, který je buď pouze zasunutý do drážky nebo přilepený na terče z omítkové stěrky.
Konróvé cihly lze také použít v parapetech oken. Jejich zubovitý bok je položen vedle sebe ve spáře svisle mezi cihlami a tato spára je naplněna stejným pojivem jako pro zdění. Toto opatření v ostěních a parapetech zlepšuje ochranu obytných místností snižováním tepelných ztrát kolem oken a dveří. Zdivo systému T Profi / Profi Dryfix a TB Profi / Profi Dryfix u doplňkových cihel 1/2+1/2 a 1/2 neobsahuje kapsu pro vkládání izolantu. (K) - Porotherm 44 EKO+ Profi / Profi Dryfix K - alter.
Zdění ostění a parapetu je potřebné provádět s dostatečnou přesností, aby drážky v cihlách nad sebou, resp. do cihlné části ostění pomocí příchytek z pozinkovaného plechu upevněných na rám. Výhodou je přichytávání bez poškození okenního rámu. Šrouby do hmoždinek či tzv. turbošrouby skrze rám a extrudovaný polystyren až do cihly. Uchycení turbošrouby však omezuje dilatační pohyb rámu při tepelném namáhání. Výhodou je rychlá montáž s větší tuhostí při kotvení rámu a jednoduché provedení těsnících pásek okna. Zároveň se v obou případech provádí po celém obvodu rámu jeho připojení k ostění, parapetu a nadpraží systémem těsnicích pásek. Pásky je nutné vždy lepit na srovnaný a penetrovaný podklad. Z exteriéru pomocí paropropustné pásky, z interiéru pomocí parotěsné pásky. Doizolování rámu ve středové části se provede pomocí montážní PUR pěny. Variantním řešením je impregnovaná komprimační těsnicí páska, která umožňuje utěsnění připojovací spáry pouze jedním produktem, přičemž plní všechny tři požadované funkce najednou (navíc odpadá aplikace PUR pěny) - je parotěsná proti pronikání vodních par z interiéru, tepelně izoluje a je vodotěsná proti dešti.
Pro „čisté“ provedení detailu v napojení omítky na rám okna, příp. Celé a poloviční koncové cihly se uplatňují i při vyzdívání rohů a koutů vnějších stěn. Při zdění na maltu pro tenké spáry Porotherm Profi nebo na zdicí pěnu Porotherm Dryfix je vhodné z tepelnětechnického hlediska a proudění vzduchu kapsy vyplnit tepelněizolační maltou Porotherm Profi Thermo-UNI nebo jiným vhodným způsobem. Vhodné je použití celé koncové cihly v kolmém napojení na hladký bok - lícovou plochu cihel dobíhajících do rohu/koutu a vyplnění kapsy maltou Porotherm Profi Thermo-UNI - viz obr. rohu na této straně.
Praktické zásady a modulový návrh

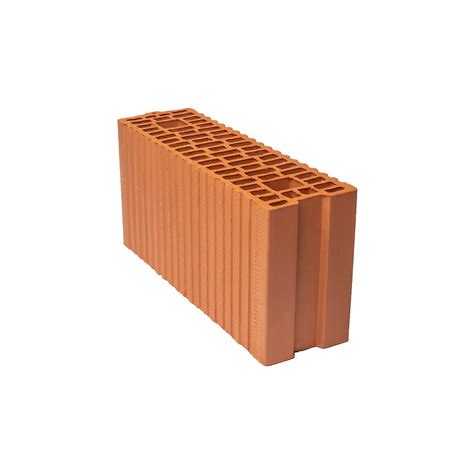

2. Obr. 1. Když začneme u projektu, je dobré, pokud je dům navržen v modulovém systému půdorysném i výškovém. Eliminuje se tím řezání jednotlivých cihel na stavbě. Půdorysný i výškový modul cihel Porotherm je 250 mm. Důležité pro půdorysný modul je, aby vycházel od vnitřního rohu vnější stěny, to znamená, aby délka zdiva od vnitřního rohu k ostění otvoru byla v násobku 250 mm. Stejně tak i šířky oken a meziokenních pilířů. Kolik jsem již viděl projektů, kdy šířka okna byla 1600 mm a meziokenní pilíř 600 mm. Zbytečně se tím prodražuje a prodlužuje výstavba z důvodu řezání cihel (obr. 2).
3. Obr. 2. I výškový modul zdiva doporučuji navrhovat v modulu 250 mm. Sice existují nízké cihly, ale pouze v šířkách zdiva 24 a 30 cm a nejsou k dispozici v broušené variantě. 2. Pokud se při výběru materiálu Porotherm pro obvodové zdivo zaměříme na jednoduchost výstavby a nízké náklady, zvítězí asi cihelný blok plněný minerální vatou Porotherm 38 T Profi se součinitelem prostupu tepla U = 0,16 W/(m2K).
4. Obr. 3. Zde už jsem viděl spoustu detailů: zapuštěný sokl zvenku, zapuštěný sokl z obou stran, kombinace různých materiálů atp. Z mého pohledu je nejjednodušší jedna tloušťka zdiva bez nutnosti svislé tepelné izolace základů (obr. 3).
5. Obr. 4. Zde jednoznačně vítězí, oproti jiným tloušťkám, zdivo šířky 380 mm, tudíž výrobek Porotherm 38 T Profi. V rohové vazbě nepotřebujeme žádné další doplňkové cihly ani dořezy, vystačíte si pouze se základními bloky, otočenými v rohu vždy o 90 °. Docílíme tím požadované převazby zdiva od vnitřního rohu 125 mm (obr. 5).
6. Obr. 5. Krátce se vráťme k sendvičové obvodové konstrukci. Při tomto řešení každý tepelný technik radí, aby byl okenní rám „vystrčený” až do úrovně tepelné izolace, tzn. na konzolách. Z tepelného hlediska je to dobré řešení, ale akusticky je tento způsob napojení podobný, jako byste si nechali otevřené okno. Při napojení výplně otvorů je třeba brát zřetel na to, aby se kolem okenního rámu nadbytečně neochlazovalo zdivo, ale také je třeba zajistit akustickou Pohodu v interiéru od venkovního hluku. Oba tyto požadavky výborně splňuje napojení oken na zdivo plněné minerální vatou Porotherm T Profi.
7. Obr. 6. Řešení překladů. Při sepisování tohoto článku je venku slunečno, 35 °C ve stínu. Pro řešení překladů je velmi vhodné realizovat roletové a žaluziové překlady Porotherm Vario UNI. I když se tím stavba nezjednoduší a ani nesníží pořizovací náklady, určitě toto řešení oceníme při užívání objektu. Předokenní rolety nebo žaluzie v letním období zamezí přehřívání v interiéru. Ušetří se tak náklady na klimatizaci. Naopak v zimně, při stažených roletách, ušetříme náklady na vytápění.
Stropní konstrukce a nosné součásti
8. Obr. 7. Jak je tomu u materiálů pro svislé konstrukce, tak i pro vodorovné nosné konstrukce existuje mnoho řešení. Dřevěné, panelové, skládané, monolitické, a dokonce si někdo staví domy bez stropů. Pro stropní konstrukci lze použít dva druhy skládaných stropů POT a MIAKO. Hlavní výhodou je vyřešena většina detailů napojení stropu na ostatní konstrukce. Tloušťka stropu 250 mm je nejpoužívanější a 290 mm pro větší rozpětí až 8,0 m; větší rozpětí znamená vyšší náklady, proto doporučujeme zvážit střední nosnou stěnu namísto nenosné příčky.
9. Oborové technologie Porotherm zahrnují soklové cihly Porotherm S Profi (tl. 30 a 24 cm) a Porotherm TS Profi (tl. 30 a 38 cm) - impregnované, aby odolaly působení vody a vlhkosti v různých podmínkách výstavby.
Podrobný návod na založení první řady
10. Příprava a postup založení je klíčový pro kvalitu celé stavby. Nejprve zaměříme základovou desku, nastavíme nejvyšší bod a určujeme minimální tloušťku maltového lože (obvykle 10 mm). Dále nanášíme zakládací maltu na obvodové stěny a pomocí laseru a vodováhy dosáhneme roviny. Rohy stavíme s použitím rohových a koncových tvarovek, rohové vazby a následně ukládáme další cihly po vytažené zednické šňůře. Po založení první řady je vhodné nechat ji zavadnout a pokračovat až druhý den. Pro další vrstvy lze použít tenkovrstvou maltu nebo zdicí pěnu DRYFIX. Rozdíl ve stabilitě a přesnosti je zásadní.
11. Při použití broušených cihel Porotherm Profi je vhodné používat zakládací sadu s rotačním laserem, která umožňuje vyrovnat výškové nerovnosti a začít s tenkou spárou. Při napojení vnitřních nosných stěn se do druhé řady vyvrtají drážky pro stěnové spony, které svážou vnitřní a obvodové zdivo. Drážky nad i pod sponou se vyplní pěnou Dryfix. Při napojování oken a parapetů použijeme poloviční cihly, které lze řezat, a rohové koncové cihly zajistí správnou vazbu rohu a přesahy.
12. Pro napojení obvodového zdiva s vnitřním nosným zdivem se doporučuje použití nerezových spojek a vytvoření drážky pro kotvy v každé druhé řadě. Přípojky musí být vyplněny pěnou a cihly táhnou šňůrou. U základů, parapetů a ostění je nutné řešit přesahy a tepelné mosty vhodnými detaily a materiály (např. XPS a parotěsné pásky).
Rohy, ostění a detailní vazby
13. Rohy se vyznačují zvláštní důležitostí - správná rohová vazba a použití doplňkových tvarovek zajistí stabilitu a optimální napojení na další konstrukce. Doplňkové cihly (rohové, koncové a poloviční) umožňují přesné převazby a menší potřebu krácení v terénu. U rohové vazby se vyžaduje, aby vazba v každé další řadě byla otočena o 90° a mezery mezi styčnými spárami byly minimálně 100 mm.
14. Při napojení stěn je vhodné použít stěnové spony a u úsilí o stabilní vazbu vytvořit mělké drážky pro kotvy. Drážky se vyplní pěnou a cihly se kladou podle drážek a šňůry. Poloviční cihly se používají u otvorů (okna, dveře) a parapetů je rozmístíme podle potřeb výšky a napojení na rám.
Energetická a akustická pohoda a PPP
15. Pro přesnější a systematické použití Porotherm je k dispozici PPP - Podklad pro provádění systému Porotherm (PPP 4). PPP 4 představuje aktualizovaný manuál s návodem na skladování, hydroizolaci a izolaci proti radonu, a je zaměřen na projektanty, realizační firmy i svépomocné stavitele. Moderní jednovrstvé zdění s Porotherm T Profi nebo EKO+ Profi umožňuje dosažení nízké energetické náročnosti a zlepšené akustické parametry bez nutnosti dodatečného kontaktního zateplení.
16. Porotherm Energy+ představuje energeticky úsporné bydlení: cihelné bloky plněné minerální vatou zvyšují tepelnou izolaci a akustiku, s potenciálem úspor až kolem 1500 Kč ročně na vytápění. Použití cihel plněných minerální vatou zvláště v menších tloušťkách zlepší tepelný odpor a umožní lepší hospodaření s vlhkostí. Vhodné jsou i varianty s vyšší tloušťkou (40-50 cm) pro nízkoenergetické domy.
Table - souhrn druhů cihel a jejich použití
| Cihla | Určení | Výhody | Poznámka |
|---|---|---|---|
| Porotherm 38 TS Profi | soklová/rohova pro ostění | hydrofobizace, vysoká pevnost | pro první řadu, napojení na rohy |
| Porotherm 44 T Profi | obvodové zdivo 380 mm | vysoká pevnost, tepelné vlastnosti | napojení s rohovými prvky |
| Porotherm EKO+ Profi | jednovrstvé zdivo | bez dodatečného zateplení | umožňuje tenkou stěnu |
| Porotherm T Profi | cihla plněná minerální vatou | vynikající tepelná izolace | nejvhodnější pro jednovrstvé zdivo |
| Porotherm 30 Profi | jednovrstvé nosné/nenosné zdivo | efektivní spotřeba | 16 ks/m2 |
17. Závěrem lze říci, že zdivo Porotherm nabízí komplexní a srozumitelný systém pro jednovrstvé stavební konstrukce, spojující přesnost broušených tvarovek s efektivitou tenkovrstvé malty a doplňkových prvků. Správný výběr a patřičné provedení založení první řady zásadně ovlivní stabilitu, tepelnou izolaci a akustiku celé stavby. Kdo chce stavět rychle, kvalitně a s ekonomickou efektivitou, sáhne po systému Porotherm spolu s PPP 4 a energeticky efektivními variantami.
