V současné době je možné pro návrh podlahové otopné plochy využít několik metod, a norma ČSN EN 1264 v ČR ustanovuje oficiální rámec pro zabudované vodní velkoplošné otopné a chladicí soustavy. Cílem článku je přiblížit čtenáři způsoby výpočtu a praktické postupy, které umožňují sestavit jednoduchý výpočetní software a vyhodnotit fyzikální principy, na nichž stojí návrh a provoz podlahového vytápění.
Principy a prostý výpočet založený na fyzice
Podlahové vytápění vyžaduje pochopení rozložení tepla a tepelného toku. Teplota podlahy v místě rozvodných trubek a v okolních vrstvách tvoří podpůrný základ pro určení výkonu a spolehlivosti systému. Teplotní pole zeminy pod podlahou a vliv povrchových vrstev na efektivitu vodního topení jsou klíčové pro vyvážený návrh. Rovnice a výpočtové vzorce z [L 1], [L 2] a [L 3] popisují, jak teplotní rozložení a tepelné odpory ovlivňují skutečný tepelný výkon plochy.
Přesné stanovení střední teploty povrchu podlahy tp a teploty zeminy tz je zásadní pro definici tepelného toku. Případné odlišnosti v teplotě po stranách podlahy, způsobené okrajovou zónou a nerovnostmi, se řeší roztečí trubek a konstrukčními vrstvami. Důležité je také zohlednění tepelného odporu zeminy Rzeminy a vlivu materiálů na vedení tepla v podlahové skladbě. Tyto komponenty bývají uvedeny v tabulkách a vývojových modelech, které se používají při porovnání s výpočty v softwaru PV_1.1 a podobných nástrojích.
Návrh a postup výpočtu podle ČSN EN 1264 a souvisejících metod
Návrh výpočtu vychází z tepelné ztráty místnosti a z vyhřívané plochy. Pro vyhodnocení se uvádí tepelné toky v místnostech pod systémovou deskou, která plní funkci izolace i nosné vrstvy pro trubky. Při posuzování roztečí trubek 0,15 m (15 cm) a až 100 m délky okruhu je důležité definovat počet okruhů v rozdělovači a potřebné šroubení pro spojení s trubkou. Rozdělovač jako srdce systému rozděluje vodu do jednotlivých okruhů a zajišťuje vyrovnaný tok. Maximální délka jednoho okruhu bývá kolem 100 m, a proto je potřeba zvolit vhodný počet okruhů podle požadovaného výkonu a plochy.
Vliv povrchové krytiny na přenos tepla určuje materiály s vysokým tepelným odporem a jejich dopad na regulaci výkonu. Dlažba a kámen umožňují vyšší teploty podlahy, zatímco dřevěné a měkké povrchy vyžadují nižší teploty. Pro bezpečný provoz a optimalizaci výkonu je potřeba zanést do výpočtu skutečné teplotní limity jednotlivých povrchů a vzít v úvahu dilatační pásy kolem podlahy, které sníží přestupy tepla do stěn a zabraňují kontaktu konstrukcí. Dilatační pásy a správná izolace se zásadně podílejí na stabilním provozu a na minimalizaci tepelných ztrát.
Praktické výpočtové body a parametry
- Velikost vytápěné plochy Sp a její vliv na celkový tepelný výkon; zvážení vlivu nábytku a překážek.
- Teplota zeminy tz a teploty okolního vzduchu ti, jejichž kombinace určuje rozložení tepla v podlahovém systému.
- Různé tepelné odpory vrstev (izolace, fólie, potěr) a jejich vliv na průtok tepla.
- Rozdílnosti mezi mokrým a suchým systémem, typy podlahových konstrukcí a jejich vliv na rychlost náběhu a akumulaci tepla.
Rozsah výpočtů a verifikace software
Nejčastějšími prohřešky bývá neznalost postupů výpočtů daného softwaru a nedostatečné vyhodnocení výstupu. Pro ověření výsledků lze použít jednoduchý výpočetní software založený na fyzikálních principech, který porovnává výstupy s referenčními vzorky a s výsledky z modulů PV_1.1. Tabulkové a grafické porovnání ukazují, že rozdíly mohou být řádově 7 až 9 % v celkovém tepelném výkonu podlahy mezi různými postupy.
V textu jsou uvedeny i poznámky o konkrétních částech skladby a o tom, jak ovlivňují tepelnou bilanci. Např. tepelný odpor zeminy a vliv hloubky instalace vytápění mohou zásadně změnit výsledný tepelný výkon. U starších tabulek a metod bývá rozdíl oproti moderním softwarům, které vycházejí z jiného souboru exponentů a součinitelů. Proto je důležité, aby návrh odpovídal fyzikálním principům a aby byl výpočet ověřen.
Praktické tipy pro realizaci a konstrukční skladbu

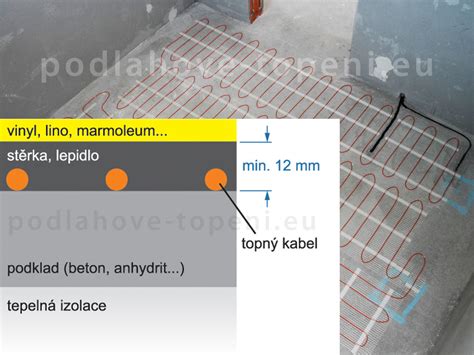

Je nezbytné dodržet předpisy pro izolaci a rovinnost povrchu podlahy: minimální požadavky na rovinnost 2 mm na 2 m a správnou tloušťku izolačních desek (typicky 58 mm, s betonovou vrstvou 50 mm nad izolací). Dilatační pásy se instalují po celém obvodu místnosti, aby se zabránilo přestupu tepla do stěn a aby nedošlo k mechanickému poškození. Optimální systémová deska XPS slouží zároveň jako izolace a nosná konstrukce pro trubky, umožňující instalaci různých druhů trubek (PEX, PEX/AL/PEX, Pb).
Pro suché skladby a rekonstrukce existují systémy s lehkou výškou a sázkou na rychlou pokládku. U potěru se uvádí specifické požadavky na vlhkost potěru před pokládkou podlahové krytiny (1,64 % CM pro cementový potěr, 0,4 % CM pro anhydritový potěr). Před instalací vinylových dílců je doporučeno systém vypnout na 48 hodin. Při volbě krytiny je třeba zohlednit její tepelné vlastnosti a kompatibilitu s podlahovým topením.
Typy systémů a jejich využití
Podlahové vytápění lze realizovat jako vodní nebo elektrické. U vodního systému se používají systémové desky a trubky 16-18 mm, pro rekonstrukce s omezenou výškou se často využívá suchá skladba nebo systém SPIDER s nízkou výškou. Elektrické systémy zahrnují topné fólie, přímotopné kabely a rohože, které se instalují pod dlažbu nebo pod podlahovou krytinu. Výběr konkrétního systému ovlivní celkový výkon, nároky na instalaci a rychlost náběhu tepla.
Kritické prvky pro výpočet a optimalizaci izolace
Optimální izolační tloušťka EPS desek bývá minimálně 16 cm (ideálně 20 cm) a vnitřní systémová deska vedená do izolace zhruba 3 cm. Krytiny s nízkým tepelným odporem umožní vyšší teplotu podlahy a tím i vyšší výkon na m². Tepelná izolace bývá založena na EPS a roli hraje i translace tepla v konstrukci; tepelné odpory a λ hodnoty se liší podle použitého materiálu a typu desky. Při výpočtu se musí zohlednit i kontext terénu a podzemního prostoru, pokud se jedná o podlahu nad nevytápěným prostorem.
Tabulka a příklady výpočtů
Ukázkové hodnoty a vzorce lze použít pro orientační výpočet výkonu podlahového topení. Např. pro místnost 14 m2 (příklad z textu) a klasickou skladbu lze odhadovat parametry povrchové teploty, tepelné ztráty a potřebného plošného příkonu podle typu krytiny a rozměrů. Důležité je vyvažování mezi rychlým náběhem a dlouhodobou akumulací tepla, což souvisí s volbou akumulační skladby a typem použitých vrstev.
Praktické poznámky
- Rozdělovač musí být správně seřízen a dimenzován pro počet okruhů a celkové délky potrubí.
- Nábytek a rohože na vyhřívané ploše nesmí zcela zakrývat plochu; zajišťuje to rovnoměrný rozvod tepla a zabraňuje lokálním přehřátím.
- Kontrola vlhkosti potěru a správné vypnutí během pokládky krytin jsou klíčové pro trvalost systému.
- Podlahová izolace je nedílnou součástí systému a má vliv na provozní náklady a komfort.
