Při výstavbě i rekonstrukci se velmi často setkáváme z tepelnětechnického hlediska s problematickými detaily. Při řešení těchto detailů jsme velmi často limitováni maximální možnou tloušťkou tepelné izolace. V těchto detailech se nabízí využití tzv. superizolačních materiálů, tedy materiálů, které dosahují velmi nízkých hodnot součinitele tepelné vodivosti. Příspěvek je zaměřen na využití těchto superizolačních materiálů při sanaci tepelných mostů vznikajících v oblasti ostění výplní otvorů.
Co jsou VIP a proč o nich mluvíme
První vývoj a výroba VIP proběhla již v první polovině 20. století a v současné době se jejich primární význam soustřeďuje na kritické detaily stavebních konstrukcí, kde není možné dosáhnout dostatečné tloušťky klasické izolace.
Vakuové izolační panely se skládají z obálky a jádrového izolantu a dalších doplňků výrobku. Obálka panelu má za úkol především udržet velmi nízký tlak uvnitř panelu. Vnitřní jádrový izolant je tvořen izolačním materiálem s velmi jemnou pórovitou strukturou, u níž dochází pří snížení tlaku ke snížení tepelné vodivosti cca 10× oproti stavu za tlaku normální. Výsledkem je extrémně nízká hodnota součinitele tepelné vodivosti, která se v praxi pohybuje od 2 mW/(m·K) u vláknitých jáder po 5 mW/(m·K) u jemně pórovitých matric.
Současným problémem při využívání VIP je jejich cena, omezená životnost a obtížné zabudování do konstrukcí. Přesto existují možnosti alternativních jader (melamin-formaldehydová vlákna, druhotné suroviny) a široká nabídka různých výrobců a archivních referencí. VIP se používají zejména v ostění oken a parapetech, v pasivních a nulových domech, fasádách a dalších místech s nedostatkem prostoru pro klasickou izolaci.
Praktické použití VIP při sanaci tepelných mostů ostění

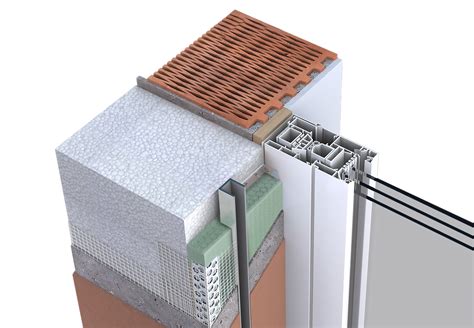

Ve stavebnictví je hlavní význam VIP v izolaci detailů, kde nelze použít větší tloušťku izolace. Kritická místa vznikají ze statických, prostorových či estetických důvodů. Absence dostatečného tepelnětechnického řešení na stávajících konstrukcích se nejčastěji projevuje výskytem vlhkosti a následných plísní v těchto oblastech. Při sanaci tepelných mostů v oblasti ostění je vhodný následující postup: nejprve se odstraní stávající povrchová úprava ze strany interiéru i exteriéru, zkontroluje se a případně upraví připojovací spára, poté se vyplní vhodným tepelněizolačním materiálem, a nakonec se obě strany utěsní páskami. VIP se vloží na ostění v exteriéru v tloušťce odpovídající sanovanému ostění, a spára mezi panelem a rámem okna se utěsní tmelem.
VIP se kvůli své křehkosti a nutnosti přesného kladečského plánu obvykle vyrábí na míru nebo v modulárních velikostech (např. 600×1200 mm, 600×600 mm). Pokud po umístění VIP vznikne spára mezi panely, vyplní se vláknitým tepelněizolačním materiálem. V některých případech se VIP kombinuje s klasickou izolací (XPS, PUR pěna) pro dosažení vyššího tepelného odporu se sníženou tloušťkou.
V praxi je důležité, aby VIP byly instalovány tak, aby vyplnily kouty ostění, tedy nejkritičtější místa z pohledu tepelného mostu. Po upevnění se provede znovuprovedení povrchové úpravy na interiéru i exteriéru. Výrobci nabízejí řadu řešení na míru a s různými typy povrchových úprav pro snadnou integraci do stávajících konstrukcí.
Princip a výhody versus nevýhody
Hlavní výhodou VIP je extrémně nízký koeficient prostupu tepla λ kolem 0,004 W/(m·K) u kvalitních panelů, což umožňuje dosahovat vysokých tepelných odporů i při tloušťkách 20-80 mm. Nevýhody zahrnují vyšší cenu, omezenou životnost a omezenou schopnost úprav na stavbě. Proto se VIP doporučují zejména pro sanace a rekonstrukce tam, kde je prostor omezen, a tradiční izolace nestačí pro požadované tepelné parametry.
V praxi lze VIP používat při zateplování většiny typů stavebních konstrukcí, a to spolu s primární izolací z klasických materiálů pro dosažení vyššího odporu stavební konstrukce s menší tloušťkou izolantu. VIP se často instalují v ostěních výplní otvorů, nadpraží, koutů místností a dalších kritických detailech, kde tradiční izolace selhává kvůli nedostatku místa.
Oborové doplňky a budoucnost VIP v ČR i EU
Ve světě existuje celá řada výrobců VIP a mezinárodní asociace VIPA International. Na trhu se uvádí, že v EU chybí harmonizovaná výrobková norma, která by usnadnila uvedení na trh. Očekává se, že norma vstoupí v platnost v roce 2019 (v čase uvedeném materiálem). V praktickém použití je VIP specifické, ale s vhodnou aplikací lze dosáhnout výrazné sanace tepelně technických vad konstrukcí s menší tloušťkou izolace. Cena VIP by při rostoucí poptávce mohla klesat, avšak nebyla by pravděpodobně srovnatelná s tradičními izolanty.
Materiály a souvislosti s potravinářstvím a chladírenským průmyslem
VIP nacházejí významné uplatnění i v potravinářství a v chladírenském průmyslu, kde je potřeba účinná izolace s minimální tloušťkou izolační vrstvy pro udržení nízkých teplot a energetické úspory. Vysoký kontrast teploty a vlhkosti v ostěních výplní otvorů v potravinářských provozech vyžaduje pečlivé zvažování materiálů a technologií, aby se zabránilo kondenzaci a plísním.
V praxi tedy VIP slouží jako řešení pro sanace tepelných mostů, zejména v oblastech ostění a dalších kritických kontaktů konstrukcí, kde standardní izolace nestačí a kde je potřeba dosáhnout vysokého tepelného odporu s minimální tloušťkou.
Chcete-li optimalizovat náklady a zároveň dosáhnout kvalitní izolace, zvažte kombinaci VIP s tradičními izolanty na míru a pečlivý projektový plán, který zajistí správné provedení a ochranu proti ztělesněné vlhkosti a kondenzaci.
- VIP poskytují vynikající izolaci v místech s omezeným prostorem.
- Klíčové je pečlivé vyhotovení a přesný kladečský plán pro míru a spojení s ostěním.
- VIP se nejčastěji používají pro ostění oken, parapety a další tepelně citlivé detaily.
- Jádro VIP bývá minerální vlákno nebo skelné vlákno chráněné fólií a vakuum zachovává jejich izolační vlastnosti.
Ve stavebnictví je důležité věnovat pozornost i vlhkostním a parotěsným páskám a vhodnému utěsnění spár po instalaci VIP, aby nedošlo ke vzniku kondenzace v tepelně citlivých místech. VIP je nutné aplikovat tak, aby těsně vyplnily kouty v ostění, a v případě potřeby doplnit dalšími materiály pro vyrovnání tvaru a rozměrů ostění.
