Stabilizace betonových patek v terénu: postupy, techniky a praktické postupy

Pasy a patky patří do kategorie tzv. plošných základů. Jedná se o monolitické betonové konstrukce, často kombinované s litím do výkopu a do ztraceného bednění. Důležitá je příprava výkopu, dobré výškové zaměření a provedení. Plošné základy jsou konstrukce, které roznášejí tlak do zeminy v úrovní základové spáry (dna, nejnižšího bodu základů). Někdy se označují jako základy jednoduché. Rozdíl mezi základovými patkami a pasy je v podstatě jen v jejich druhém rozměru - délce. Pro únosnost plošných základů je primární jejich šířka, nikoli hloubka jak se často stavebníci mylně domnívají. Rozměry základu musí posoudit statik, záleží na velikosti a materiálu stavby a na základových podmínkách (zemina, hladina spodní vody apod.). Hloubka základů je důležitá pro dosažení tzv. nezámrzné hloubky. Tedy hloubky, ve které již daná zemina v dané lokalitě nezamrzá. Tuto hloubku lze ovlivnit tepelnou izolací zeminy, čehož využívají jiné druhy zakládání. V našich klimatických podmínkách se jedná běžně o hloubky 90 - 120 cm. Musíme se se základy dostat pod tuto hranici, jen tak zajistíme, že nám skupenské změny vody v zemině a s tím spojené rozměrové změny nebudou se stavbou „cvičit“. Hloubka základů se dále odvíjí i od okolních staveb, kdy silami, kterými tlačí náš dům do země, nesmíme deformovat zeminu, na kterou již tlačí objekty sousední - například při stavbě v proluce. Tyto úvahy však svěřme statikovi, který po důkladném průzkumu na místě i z geologických map vše potřebné spočítá.

Praktický návod na založení rodinného domu bez podsklepení

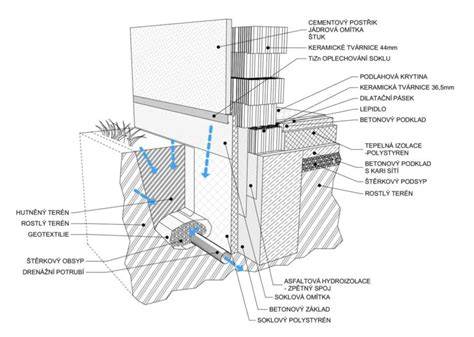

Rozbor konstrukce základových pasů probereme na jednoduchém příkladu rodinného domu bez podsklepení zakládaného na rovinatém terénu. Náčrt klasického řezu základovou konstrukcí. Po skrývce ornice (vrchní vrstva zeminy cca 10 cm, dle návrhu) a vytyčení základů se vykopou tzv. základové rýhy neboli výkopy. Tyto výkopy musí mít skutečně obdélníkový průřez se začištěnými kouty dna výkopu. Do vhodné výšky se základy vylijí z betonu přímo do výkopu, je nutné je výškově zarovnat. Na tento betonový monolit v zemi je nutné zpravidla vystavět betonové bloky zalité betonem (tzv. ztracené bednění), které se vyzdí již velmi přesně do požadované výšky. Prostor mezi pasy se vysype hutněnou zeminou, někdy štěrkovým podsypem.

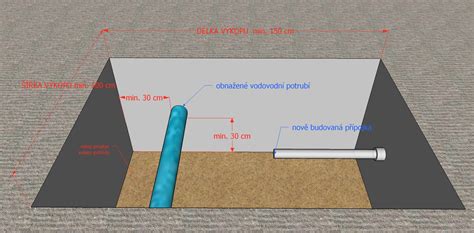

Podkladový beton pod podlahu prvního nadzemního podlaží se lije přes bloky základů. Je proto pro něj nutné po obvodu vytvořit bednění. Uložení podkladního betonu - desky se provádí na základové pasy, nikoli mezi ně. Omezí se tak nerovnoměrné sedání. Kari síť běžně umisťujeme při spodním okraji a v alespoň v místě základových pasů v dostatečné šířce (dané statickým výpočtem, u RD cca 1 m) umisťujeme k hornímu okraji, kde vyztužíme případné záporné momenty při poklesu základu a zlepšujeme tak přenos sil do pasu. Před litím základů je nutné mít připravené veškeré instalace (kanalizační, vodovodní potrubí) včetně chrániček podle projektu. Po vytvrdnutí podkladního betonu je konstrukce připravena pro položení hydroizolace.

Postup výstavby a technické detaily

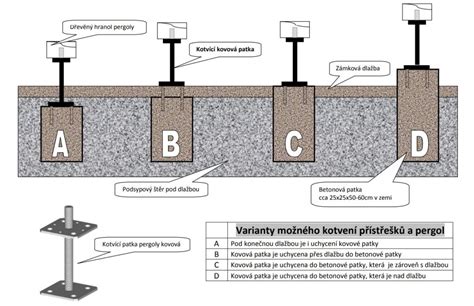

Po odlití základového monolitu se často použije ztracené bednění pro sloupky a prostor mezi pasy se vyplní hutněnou zeminou. Bednění lze vytvořit z dřevěných desek nebo ztracené bednění, a pro některé sestavy lze použít i plastové KG trubky. Standardní velikost betonové patky je 30 x 30 cm až 40 x 40 cm. Před betonáží bednění srovnáme, aby byly hrany základu v rovině a kotevní patka stojiny byla v těžišti základu. Základ i základové patky musí být ve stejné výšce. Pro měření použijeme nivelační přístroj nebo vodováhu. Po odlití kropíme beton vodou, aby nevznikaly trhliny. Do základové konstrukce upevníme kotevní ocelový profil neboli kotevní patku. Existují kotevní patky určené k přímému usazení do čerstvého betonu a na pevný podklad. Při osazování kotevních patek je třeba kontrolovat svislost ve všech směrech, souběžnost, pravoúhlost a správnou výšku. K dostání jsou kotevní patky pro uchycení stojiny i vodorovných prvků.

Hydroizolace mezi hranolem a patkou brání degradaci sloupku a základ chrání zemní vlhkost a vodu. Jako ochrana proti zemní vlhkosti se používají asfaltové pásy, které tvoří izolační podložku pod základy. Pokud si chcete v létě posedět pod pergolou či altánem na zahradě, je třeba vše pořádně naplánovat. Stavba pergoly trvá podle její velikosti a typu konstrukce jeden až tři týdny. Je třeba prostor správně zaměřit a vybudovat pořádné základy. Prostor pro zahradní pergoly a altány je třeba správně vytyčit. Zaměřit ho na hloubení základů a zatloukání základových patek. Jen tak si pak můžeme v pohodě užít letní grilování.

Podkladem pro zaměření je výkresová dokumentace. Nejprve si určíme rohové body pro nosné stojiny. Zde do země zatlučeme dřevěné kolíky nebo ocelové tyče. Na ty v rozích upevníme a napneme šňůru. Pak vytyčíme zbytek stojin, které budou mít osu v místě protnutém šňůrou. Po vytyčení zkontrolujeme přeměřením úhlopříček půdorysu pergoly kolmost všech stran. Zhotovení betonové základové patky je sice pracnější a zdlouhavější, vytvoří však pevný základ pro masivní konstrukce z větších dřevěných profilů. Při stavbě betonové patky je třeba vyhloubit základovou rýhu, do které se bude odlévat betonová patka. Bednění lze vytvořit z dřevěných desek, které sbijeme hřebíky, nebo sešroubujete vruty do požadovaného tvaru a umístíte ho do vyhloubené díry. Musíme jej správně výškově osadit a srovnat do roviny. Standardní velikost betonové patky je 30 x 30 až 40 x 40 cm. Můžeme použít i betonové ztracené bednění, ze kterého v rýze vyskládáme sloupek, který vybetonujeme betonem. Použít můžeme i plastového kanalizačního KG trubky, které je k dostání ve velikosti od 100 do 500 mm. Před betonáží bednění srovnáme, aby byly hrany základu v rovině a kotevní patka stojiny byla v těžišti základu. Základ i základové patky musí být ve stejné výšce. Pro měření použijeme nivelační přístroj nebo vodováhu. Po odlití kropíme beton vodou, aby nevznikaly trhliny.

Alternativní založení a výhody

Založení na zemních vrutech je velmi dobrou alternativou. Samonosný základový rošt zakotvený do země pomocí zemních vrutů umožňuje rychlou montáž a okamžité zatížení, bez výkopů, s výškovou nastavitelností a šetrností k přírodě. Nevýhodou může být, že není vhodný na všech místech - terén musí být dobře rostlý, podloží stabilní a dobře prostupné minimálně do hloubky 60 cm. Při realizaci terasy na betonových patkách od odborné firmy dostanete profesionální řešení a především kompletní záruční servis. Realizace vrtů většinou vyžaduje zkušební vrty a případný geologický průzkum.

Rozměry, materiály a technické parametry

Rozměry základových patek pro jednoduché jednopodlažní dřevostavby se pohybují kolem 350 x 350 mm s hloubkou přibližně 600 mm. Základová deska může sloužit jako podlaha v případě monolitní železobetonové desky, ale vyžaduje vyšší míru pracnosti. Při výpočtech statika se berou v úvahu zatížení konstrukce a stav zeminy (podmáčené, jílovité, stabilní). Pro zajištění správné izolace se používají výškové úpravy a hydroizolace během montáže. Drenážní vrstva bývá aplikována na dno výkopu (cca 10-15 cm) a zajišťuje odvodnění v případě vlhkosti.

Vybavení a údržba

Terasa na betonových patkách vyžaduje pravidelnou údržbu a kontrolu větrání pod domem, aby nedocházelo k vzniku plísní a hniloby. Pod domem by měla zůstat větraná vzduchová mezera o optimální výšce zhruba 60 cm, aby nedošlo k zhoršení kvality prostředí a vzniku vlhkosti.

Tabulka - srovnání typů základů

Klíčové postupy a doporučení

Nejprve provádíme precizní zaměření a vytyčení trasy budoucího plotu či základu a kontrolu hranic pozemku. Před zahájením prací zajistíme správné zaměření rohových bodů a napnutí šňůry pro přesné vytyčení. Při hrubém srovnání terénu využijeme mechanizaci a případné navážení zeminy, pro jemné dorovnání podsyp ze štěrku či betonu. Nezámrzná hloubka v České republice bývá 80-120 cm v závislosti na regionu a typu půdy. Základová pasáž vyžaduje souvislou rýhu po celé délce plotu a drenážní vrstvu 10-15 cm v dně výkopu. Parozábranu je vhodné vést až na prostupující části konstrukce a instalace.

Tipy pro efektivní výkop a instalaci

• Hloubka osazení patek bývá 60-80 cm pro stabilitu a mrazuvzdornost.
• Bednění lze vyrobit z prken, desek nebo ztraceného bednění; musí být výškově srovnatelné s těžištěm patky.
• Bednění je třeba během lití pevně držet na místě a kontrolovat výšku patky a její soulad.
• Kotevní patky vyžadují kontrolu svislosti, souběžnosti a pravoúhlosti; zajišťují pevné uchycení nosníků.
• Hydroizolace a ochrana proti zemní vlhkosti jsou klíčové pro dlouhou životnost konstrukce.

Vizualizace a doplňky

Pokud máte zájem o detailní vizualizace, lze doplnit infografiku s vyznačením mezipoloh a výškového usazení základů, stejně jako schéma montáže kotevních patek. Pro čtenáře mohou být užitečné i krátká videa o kontrole svislosti a výškové korekci patky během lití.

Závěrem lze říci, že správně provedené základy a zajištěná nezámrzná hloubka jsou klíčové pro stabilitu a dlouhou životnost konstrukce, ať už jde o zahradní pergolu, chatku, nebo dřevostavbu s patkami.
