Jak správně zabetonovat a vyspádovat sprchový žlab pro dokonalý sprchový kout

V posledních příspěvcích o e4 domě jsme se věnovali montáži posuvných dveří do sádrokartonu, v tomto článku však skočíme rovnou do koupelny.

Zaměříme se na montáž sprchového žlabu a vyspádování sprchového koutu.

Dozvíte se, jaký je minimální sklon podlahy, aby voda správně odtékala.

Nevynecháme ani důkladnou přípravu před montáží žlabu.

Kapitoly článku

Sprchový žlab Alca
Betonový sokl
Instalace žlabu
Vyrovnání betonové podlahy
Sklon podlahy musí být minimálně 2 %
Pokládka polystyrenu a dilatačního pásu
Betonování podlahy sprchového koutu
Vyspádování pomocí vodováhy nebo latě

Sprchový žlab ALCA a jeho výhody

Sprchový žlab ALCA: Vysoká průtočnost a inovativní řešení

Mnohé žlaby nabízené na trhu obsahují obyčejný sifon, který má odtok maximálně 30 l/min.

Žlaby ALCA se speciálním dvoukomorovým sifonem zaručují průtok až 68 l/min.

Tam, kde je standardně jedna zápachová uzávěra, využívá žlab ALCA systém dvou odtokových komor s vyjímatelnými vtokovými dílci.

Vzniká tak sifon se zdvojenou zápachovou uzávěrou s možností jednoduchého a dokonalého čištění obou odtokových komor až po odpadní trubku.

Žlaby ALCA nabízí takzvanou kombinovanou zápachovou uzávěru.

Tento systém je vhodný zejména pro použití v místech, kde se neočekává pravidelné použití sprchového kouta.

Žlaby ALCA jsou uzpůsobeny nejvyšším nárokům na zabudování.

Nabízená stavební výška žlabů ALCA je od 55 mm do 85 mm.

Výška 55 mm je vhodná pro rekonstrukce domů, kde je úzký profil betonové vrstvy podlahy.

Porovnání průtoku sifonů

Typ žlabu - Průtok (l/min) - Zápachová uzávěra

Standardní žlab max. 30 - Jednoduchá

Žlab ALCA až 68 - Zdvojená, kombinovaná

Příprava pro instalaci sprchového žlabu a betonáž

V rámci přípravy na lití podlah, jsme prostor budoucího sprchového koutu předem zašalovali pomocí OSB desek a současně na OSB desky nalepili obvodový dilatační pás, který bude později oddělovat anhydrit od betonu ve sprchovém koutě.

Pro naši šířku sprchového koutu jsme vybrali a objednali plastový sprchový žlab Alca včetně roštu.

Betonový sokl pro žlab: Protože výška mezi podkladním betonem ve stávajícím sprchovém koutu a okolní podlahou byla větší než výška dodaných plastových nohou, připravili jsme betonový sokl vysoký 5 cm, a teprve na něm začali žlab instalovat.

Ideální ukotvení žlabu je na stavěcí nožičky s možností nastavení výšky.

Instalace žlabu a vyrovnání podlahy

Instalace žlabu: Nejprve jsme na odpadní potrubí nasadili HT redukci z průměru 50 na 40 mm a poté doplnili potřebná kolena odpadního potrubí.

Plastové štelovací nohy jsme nasadili ze spodní části žlabu Alca.

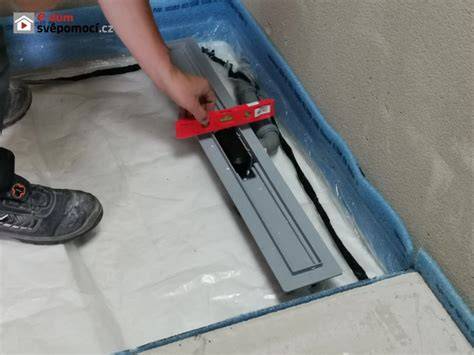

Následně přišlo na řadu vyrovnávání betonové podlahy. Nejprve jsme nastavili stejnou vzdálenost od všech stěn, poté jsme kontrolovali vodováhou rovinnost liniového žlabu a laserem odměřili potřebnou výšku od anhydritové podlahy.

Žlab jsme pomocí dodaných vrutů připevnili k podlaze a opět vodováhou, metrem i laserem zkontrolovali jeho pozici.

Důležité je také ověřit těsnost spojů odpadního potrubí a správné odtékání vody v celé délce sprchového žlabu.

Vyrovnání betonové podlahy a sklon 2 %

Sklon budoucí betonové podlahy ve sprchovém koutu musí být minimálně 2 %.

To v metrovém sprchovém koutu znamená, že žlab musí být minimálně o 2 cm níže než okolní podlaha.

Anhydritovou podlahu provedeme v tomto místě o cca 30 mm níž než je plánovaná nejnižší výška podlahy ve sprchovém koutě.

Následně se provede "betonáž" do spádu. Protože jako podklad slouží anhydrit, není nutné používat speciální vysokopevnostní potěr, ale stačí už běžný cementový potěr.

Pokládka polystyrenu a dilatačního pásu

Dalším krokem bylo umístění desek podlahového polystyrenu. Jeho výšku je nutné volit tak, aby budoucí tloušťka betonu byla minimálně 50 mm.

Když byl polystyren hotov, umístili jsme po obvodu celého sprchového koutu dilatační pás, který jsme používali při přípravě podlah i v ostatních místnostech a na polystyren rozprostřeli igelit, který je spojen s fólií na dilatačním pásu.

Betonování podlahy sprchového koutu

Při betonování podlahy sprchového koutu jsme použili rychletuhnoucí beton Baumit FlexBeton Speed.

Před betonáží jsme v horní části přelepili žlab páskou, aby se do žlabu nedostaly žádné nečistoty.

Beton jsme nejprve umístili do prostoru kolem žlabu a důkladně jej zapravili do všech záhybů pod žlabem. Po celou dobu jsme kontrolovali správné usazení žlabu, abychom měli jistotu, že se při hutnění betonu žlab neposunul.

Beton jsme postupně urovnali do požadovaného sklonu pomocí vodováhy, kterou na jedné straně opřeme o hranu liniového žlabu a na druhé straně o podlahu v koupelně.

Po vyzrání betonu přišla na řadu penetrace a hydroizolace včetně bandáže.

Vyspádování sprchového koutu a práce s dlažbou

Sprchový kout doporučujeme vyspádovat tak, aby voda vždy odtékala k odtokovému žlabu nebo vpusti vaničky. Doporučený spád je 2 % (cca 2 cm na 1 metr) směrem k odtoku.

Do sprchového koutu doporučujeme žlaby o délce 60-90 cm. Menší kouty dobře fungují s kratším žlabem, u větších je praktičtější delší varianta.

Finální obklady a dlažby sprchových koutů a koupelen jsou v současnosti žádané ve stále větších formátech. Avšak pokládka takových obkladů vyžaduje nejen speciální nářadí a přípravu, ale i prostor a notnou dávku zkušeností.

Hydroizolace a dokončení

Hydroizolace: Po vyzrání betonu přichází chvíle napětí - test odtékání voda. Napusťte vodu do celé délky žlabu a sledujte, jak odtéká. Voda by měla plynule téct ke žlabu, nikde se nesmí zastavovat nebo vytvářet kaluže.

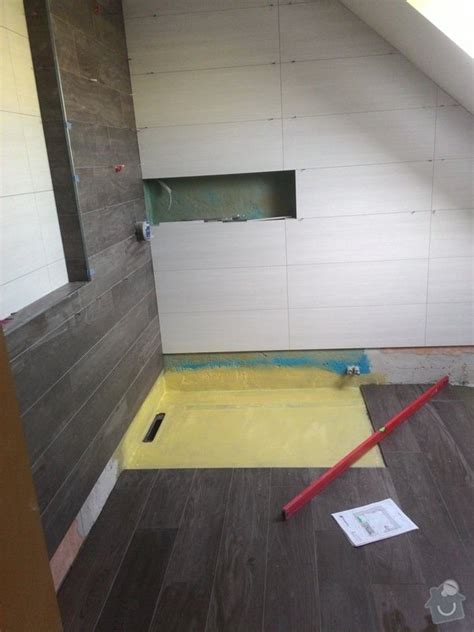

Po vyzrání betonu přišla na řadu penetrace a hydroizolace včetně bandáže. Po zaschnutí hydroizolační vrstvy odejmeme ochranný obal žlabu a na hydroizolaci nalepíme ve žlabu integrovaný Seal System límec.

Tento systém spolu se speciální těsnicí páskou Seal System tvoří spoj mezi těsněním a sanitou. Následně sprchový kout opatříme hydroizolačním nátěrem dle platných norem.

Na takto vytvořenou hydroizolaci již můžeme nalepit dlažbu. Dlažbu položte tak, aby lícovala s okrajem žlabu. Spáru mezi dlažbou a žlabem vyplníme sanitárním silikonem - ten bychom měli každé max. 1-3 roky obměnit.

Výška a umístění žlabu

Výška okraje žlabu musí být identická s tloušťkou dlažby, na niž bylo použito lepidlo a hydroizolace.

Dlaždice mají funkční úkol a vedou vodu do odtoku přes spád.

Volba žlabu a praktická doporučení

Při výběru sprchového žlabu je třeba zohlednit design, kapacitu průtoku, frekvenci použití, typ sifonu a umístění žlabu.

Společnost Viega patří k předním výrobcům instalační techniky; TECEdrainline-Evo je sprchový odtokový žlab s flexibilním nastavením sifonu pro malé výšky podlahy.

Pro rekonstrukce starších domů je důležité posouzení statika a vhodná podlahová konstrukce.
