Topné rohože ECOFLOOR jsou využívány pro podlahové vytápění rodinných domů a bytů. Mohou sloužit jako hlavní vytápění, velmi často se však používají pouze jako doplněk ke komfortnímu prohřátí podlahy, například v koupelně. Při rekonstrukcích se často stává, že v nich není žádná tepelná izolace. Její absence způsobuje, že se teplo šíří také do konstrukce podlahy a teplotní náběh podlahy je pak podstatně pomalejší. Tento problém však lze velmi jednoduše řešit instalací tepelně-izolační desky F-BOARD, které nabízí výrobce topných rohoží ECOFLOOR, společnost Fenix Trading z Jeseníku. Tepelná izolace brání nežádoucímu úniku tepla dolů do podlahy a výrazně tím urychluje prohřátí dlažby. Díky deskám F-BOARD tak dochází nejen k podstatně rychlejšímu náběhu podlahy na komfortní teplotu, ale také ke snížení nákladů na provoz podlahového vytápění.
Topná rohož nebo kabel se pak pokládá přímo na desky F-BOARD do flexibilního lepidla těsně pod dlažbu. Ideální pro komfortní regulaci elektrického topného systému je modulární bezdrátový systém centrální regulace Watts s možností ovládání podlahového, stropního a nástěnného elektrického vytápění. Základní prvky tvoří bezdrátový termostat s nástěnným přijímačem a zásuvkovým přijímačem. Kombinace těchto prvků může řídit topný systém samostatně, nebo může být řízen centrální řídící jednotkou.
Před pokládkou je nutné zkontrolovat podkladní vrstvu, zda je vyzrálá, suchá, soudržná, zbavená prachu a mastnoty. Nepevné, nesoudržné a znečištěné místa musejí být odstraněny a vyspraveny. Před aplikací izolačních desek F-BOARD podklad opatřete vhodným penetračním nátěrem, dle povahy podkladu a lepicí hmoty. Rozneste zubovou stěrkou lepící tmel na cementové bázi. Desky F-BOARD důkladně usaďte a vyrovnejte. Lepící hmotu nechte vytvrdnout dle návodu k použití. Podklad s deskami nechte vytvrdnout cca 24 hodin. Proveďte proměření odporu topného okruhu a izolačního odporu topné rohože ECOFLOOR a hodnoty zapište do Záručního listu.
Rohož rozviňte a upravte dle požadované vytápěné plochy, na podlaze vyznačte místo pro podlahovou sondu. Podlahová sonda se umisťuje do vytápěné plochy co nejblíže nášlapné vrstvě podlahy. Měla by být umístěna uprostřed mezi topnou smyčkou - termistor se nesmí topného kabelu dotýkat. Pokud by byl příliš blízko, měřil by teplotu v blízkosti pláště topného kabelu, která může být cca 50°C. Samotná podlahová sonda se umisťuje do rýhované ohebné trubice - tzv. husího krku. Konec ochranné trubice se utěsní, aby do ní nevnikl lepící tmel. Termistor sondy tím sice není v bezprostředním kontaktu se zahřívanou podlahou, odchylka v měření je však zanedbatelná.
Do krabice pro nástěnný přijímač systému regulace Watts zapojte sondu i topnou rohož ECOFLOOR. Topné kabely se připojují na soustavu 230V, 50Hz. Krytí IP 67. Topná rohož sestává z topného kabelu, připevněného k nosné sklovláknité tkanině. V místech ohybu odstřihněte potřebný kus tkaniny a vytvarujte plochu jen s topným kabelem. Topnou rohož rozviňte dle požadované vytápěné plochy. Flexibilním lepicím tmelem za pomocí hladké stěrky srovnejte podlahovou plochu. Dbejte, abyste ostrou hranou stěrky nepoškodili kabel.
Stejně jako před pokládkou rohože ECOFLOOR, je i po pokládce nutné provést měření odporu topného okruhu. Naměřené hodnoty se musí shodovat. Položte dlažbu. Topnou rohož uveďte do provozu až po vytvrdnutí lepícího tmelu, dle doporučení výrobce tmelu. Nainstalujte nástěnný přijímač Watts V23. Přijímač je řízen bezdrátovým signálem termostatu a může přímo spínat zátěž do 16A. K hlavnímu přijímači V23 - Master - lze přiřadit až tři další podřízené přijímače V23 nebo V25 - Slave. V jedné místnosti je tak umožněna kombinace podlahového vytápění spolu s topným žebříkem nebo se sálavými panely, kdy přijímač s podlahovou sondou vypíná, v případě dosažení limitní teploty na podlaze, pouze podlahový topný systém ECOFLOOR a topný žebřík nebo sálavé panely mohou dále vytápět místnost až do požadované prostorové teploty.
Spárujte nástěnný přijímač s digitálním programovatelným termostatem Watts V22. Ten nabízí regulaci v několika provozních režimech a umožňuje řízení až 4 přijímačů. Samozřejmostí je možnost přepnout regulaci dle typu vytápění na prostor, podlaha, prostor + omezení teploty podlahy. K dispozici jsou dvě menu - "Uživatelské" a "Instalační", umožňující široké nastavení parametrů regulace.
Co k instalaci potřebujete a proč
Fenix Trading s.r.o. nabízí kompletní sortiment elektrického sálavého vytápění - topné rohože a topné kabely ECOFLOOR, topné folie ECOFILM, sálavé panely ECOSUN, přímotopné konvektory ECOFLEX, regulaci bytovou i průmyslovou. Správná skladba podlahy pro instalaci topných rohoží je zásadní pro jejich bezproblémový provoz, rovnoměrný rozvod tepla i dlouhou životnost celé konstrukce. Každá vrstva podlahy má svou funkci, od podkladního betonu a kvalitní tepelné izolace přes flexibilní lepicí stěrku až po finální krytinu. Při montáži je nutné dbát na správné dimenzování izolace, volbu vhodných materiálů a dodržení technologických postupů, aby nedocházelo ke ztrátám tepla ani k poškození topného kabelu. Odborně provedená skladba podlahy zajistí nejen maximální účinnost elektrického podlahového vytápění, ale i komfortní a úsporný provoz v každodenním používání.
Instalace těsně pod podlahovou krytinu je ideální volbou zejména tam, kde se používá keramická dlažba. Tento způsob montáže vyžaduje rovný, pevný a čistý podklad, na který se rohože ukládají do flexibilního lepicího tmelu či samonivelační stěrky. Díky tomu se teplo efektivně šíří přímo do finální krytiny, reakce systému je poměrně rychlá a komfort při každodenním používání vysoký. Správně provedená skladba podlahy zajistí rovnoměrný přenos tepla, přesnou regulaci a zároveň nízké energetické ztráty.
Pokud se ale jako finální krytina používá plovoucí podlaha, například laminát, dřevěné panely nebo některé typy vinylu, je zpravidla vhodnější zvolit elektrické topné fólie. Ty se instalují tzv. „suchou cestou“ přímo pod krytinu, bez nutnosti zalévání stěrkou, a mají velmi malou tloušťku. Díky tomu poskytují rychlý náběh tepla, rovnoměrné prohřátí celé plochy a zároveň minimálně zvyšují konstrukční výšku podlahy. To z nich dělá ideální řešení právě pro laminát a podobné materiály.

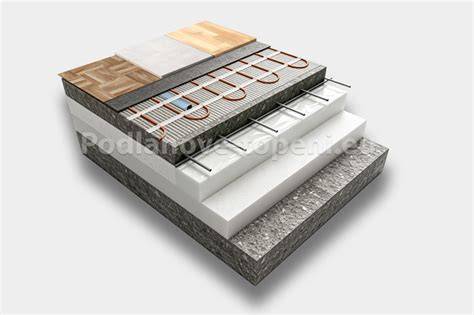

Skladba podlahy - topné rohože pod dlažbu a tvrdé krytiny
- Nosný podklad (betonová deska, anhydrit nebo OSB): zajišťuje pevnost a stabilitu celé konstrukce.
- Hydroizolační vrstva / separační fólie (dle prostředí): doporučená zejména v koupelnách a vlhkých prostorách.
- Topná rohož TRIVOLT: elektrický odporový kabel fixovaný na sklotextilní síti.
- Flexibilní lepicí tmel nebo samonivelační stěrka (min. Finální krytina, keramická dlažba, kámen, gres nebo jiné tvrdé podlahy).
- Možnost kombinace s jinými zdroji vytápění (např. radiátory).
Skladba podlahy - topné rohože pod koberec a měkké krytiny řeší rozdíly oproti tvrdým krytinám. Samonivelační stěrka nebo tenká anhydritová vrstva (cca 5-10 mm nad rohož) je klíčová, rohož musí být zcela zalitá do vyrovnávací vrstvy. Finální podlahová krytina - koberec, linoleum nebo měkká PVC krytina - musí být označena jako vhodná pro podlahové vytápění. Topné rohože jsou primárně určeny pro instalaci pod keramickou dlažbu nebo jinou pevně lepenou podlahovou krytinu, protože vyžadují zalití samonivelační stěrkou. Ta chrání kabely a zároveň zvyšuje konstrukční výšku podlahy a zpomaluje přenos tepla. U plovoucích podlah se proto doporučují fólie.
Topná rohož / elektrický kabel ukládá se na vhodný podklad; pro plovoucí podlahy jsou vhodnější fólie. Rozdíl ve skladbě podlahy je v tom, že topné rohože TRIVOLT se instalují do lepidla či stěrky a nejlépe se hodí pod dlažbu a tvrdé krytiny, zatímco topná fólie TRIVOLT ONE se pokládá suchou cestou přímo pod plovoucí podlahy, vinyl nebo SPC. Ideální do koupelen, kuchyní a prostor s dlažbou.
Na závěr: správná skladba podlahy pro topné rohože je klíčová pro efektivní vytápění, dlouhou životnost systému i celkový komfort bydlení. Topné rohože TRIVOLT představují spolehlivé a univerzální řešení, které lze použít pod dlažbu, plovoucí podlahy i měkké krytiny. Pokud je dodržen správný postup montáže a kvalitní materiály, získáte moderní podlahové vytápění s nízkou spotřebou a maximálním uživatelským pohodlím.
Instalace těsně pod podlahovou krytinu a skladba podlahy - shrnutí:
- Skladba podlahy - topné rohože pod dlažbu a tvrdé krytiny.
- Skladba podlahy - topné rohože pod koberec a měkké krytiny.
- Skladba podlahy - topné rohože pod plovoucí podlahu.
Rozdíl ve skladbě podlahy: topné rohože TRIVOLT vs. topná fólie TRIVOLT ONE. Správná skladba podlahy je klíčová pro bezchybné fungování elektrického podlahového vytápění. Zatímco topné rohože TRIVOLT se instalují do lepidla či stěrky a nejlépe se hodí pod dlažbu a tvrdé krytiny, topná fólie TRIVOLT ONE se pokládá suchou cestou přímo pod plovoucí podlahy, vinyl nebo SPC. Ideální do koupelen, kuchyní a prostor s dlažbou.
Jak se instaluje potrubí do systémové desky podlahového topení(vytápění)
Na výběr máte jak jednoduché analogové modely, tak moderní digitální termostaty s dotykovým ovládáním a možností programování. Předpokládané výhody zahrnují rychlé vytápění při správné izolaci a jednoduchá instalace s centrální regulací Watts.
- Podkladní vrstvy a jejich funkce.
- Montáž topné rohože a její ochrana proti poškození.
- Umístění podlahové sondy a její význam v měření teploty.
- Zapojení a programování Watts V23 a V22.
- Testování a uvedení do provozu.
