Kulatý kabel CYKY 3x1,5 J černé barvy se 3 vodiči o průřezu vodiče 1,5 mm je plastový kulatý kabel s pevným vodičem. Určen pro pevné uložení do země, do zdi, omítky, nebo na vzduchu, do lišty, do trubek bez jakéhokoliv druhu mechanického namáhání. Uvedená cena je za 1m.
Použití a normy
Kabel se používá pro instalace zásuvkových a světelných domovních rozvodů. Kabel je určen pro pevné uložení do země, do zdi, omítky, nebo na vzduchu, do lišty, do trubek bez jakéhokoliv druhu mechanického namáhání. Pro používání kabelů platí ČSN 33 2000, ČSN 34 1050 a ČSN 37 5054. Podle ČSN 33 2312 článek 2.10, je možno silové vodiče a kabely klást přímo do hořlavých materiálů (např. do dřeva) se stupněm hořlavosti B, C1, C2, C3 nebo na ně za předpokladu, že jsou alespoň odolné proti šíření plamene. Zkušební norma ČSN IEC 332-1.
Konstrukce a elektrické charakteristiky
Jádra: Cu Izolace: PVC typu TI dle ČSN 34 7410-1. Výplň: pryž. Plášť: PVC typu TM. Žíly jsou vzájemně stočeny. JMENOVITÉ NAPĚTÍ: 450/750 V. ZKUŠEBNÍ NAPĚTÍ: 2,5 kV - mezi žilami; 4 kV - žíly proti vodě. TEPlotNÍ ODOLNOST: -30°C až +70°C. Max. dovolená teplota jádra po dobu než jištění vypne zkrat je +160°C. Min. dovolená teplota pro pokládku kabelů je +4°C, při zvýšené opatrnosti -5°C. POŽÁRNĚ TECHNICKÉ CHARAKTERISTIKY: Výrobek je odolný proti šíření plamene podle požadavku požárně technických charakteristik daných vyhláškou číslo 21/1996 příloha č.2 pro Elektrické kabely a vodiče. Jedná se o měřený kabel dle požadavku zákazníka. Naměřený kabel dodáváme vcelku.
Fyzické vlastnosti a provedení

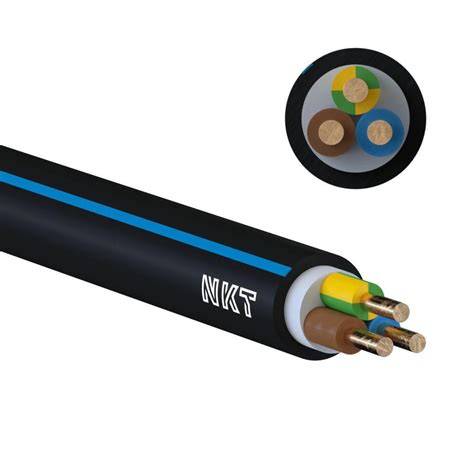

Kabel CYKY-J 3x1,5 má tři plné měděné žíly (barvy hnědá, modrá a zeleno-žlutá) o průřezu 1,5 mm2 v černém PVC plášti. Vnější průměr činí 8,6 mm a je navržen pro jmenovité napětí 450/750 V, zkušební napětí 2,5 kV. Barvy vodičů jsou modrá, žlutozelená a hnědá. Jednotlivé vodiče jsou izolovány PVC a celý kabel je opatřen odolným PVC pláštěm, který zajišťuje mechanickou ochranu a dlouhou životnost. Kabel je vhodný pro suché i vlhké prostředí a díky UV stabilnímu plášti odolává také venkovním vlivům.
Praktické použití a instalace
Kabel CYKY-J 3×1,5 patří mezi nejpoužívanější instalační kabely pro napájení svítidel a světelné okruhy v rodinných domech, bytech i komerčních objektech. Je určen pro pevné uložení ve vnitřních i venkovních prostorech, v zemi, betonu či pod omítkou. Používá se především pro rozvody nízkého napětí do 450/750 V. Vodiče mají průřez 1,5 mm² a tři měděné žíly. Vnější plášť je černý, plášť je UV stabilní a kabel odolává šíření plamene podle ČSN EN 60332-1-2.
Kabel CYKY-J 3x1,5 lze zakoupit i jako celé balení 100 m - originální smotek z výroby. Délka dodání bývá po metrech, a při objednávce je možné dodat celý kabel dlouhý 5 m či více. Typické použití zahrnuje pevné uložení ve vnitřních a vnějším prostředí, v zemi, betonu, pod omítkou, nebo na vzduchu bez mechanického namáhání. Teplota při manipulaci: min. -35 °C. Dovolená provozní teplota je -35 °C až max. +70 °C.
Černý kabel CYKY-J 3x1,5 (CYKY 3Cx1,5) se využije pro pevné uložení do domovních i průmyslových rozvodů. Kromě CYKY nabízíme i další kabely, jako CYSY a CYLY, JYTY či kabely datové a síťové.
Technické doplňky a poznámky k nákupu
Kabel CYKY-J 3×1,5 mm2 je nejpoužívanější instalační kabel pro napájení svítidel a světelné okruhy a je vhodný pro suché i vlhké prostředí. Např. při objednávce 5 ks kabelu obdržíte 1 kabel dlouhý 5 m. Jednotlivé vodiče mají barvy modrá, hnědá a zeleno-žlutá a jsou izolovány PVC. Délka dodání bývá ve smotcích; v nabídce bývá i balení 100 m.
| Vodiče | Průřez | Barvy | Napětí |
|---|---|---|---|
| 3×1,5 mm2 | 1,5 mm2 | modrá, hnědá, zeleno-žl. | 450/750 V |
