Kotvení patky sloupku do betonu: kompletní průvodce pro bezpečné upevnění sloupků na podezdívku a betonový základ

Kotevní patky a patky vzpěry slouží k upevnění kruhových nebo čtvercových sloupků na rovných podkladech - podezdívce nebo betonovém základu za pomoci chemických kotev. Patky vzpěry na podezdívku a beton mají povrchovou úpravu žárový zinek (pozinkovaná).

Typy patky a jejich použití

Patky ke kruhovým nebo čtvercovým sloupkům se používají na hotovou podezdívku nebo betonový základ, pro čtvercové sloupky o průřezu 60x60 mm nebo 60x40 mm, a pro kruhové sloupky se sloupky o průměru 38 mm, 48 mm a 60 mm. Patka sloupku CLIP slouží na podezdívku pozinkovaných i poplastovaných sloupků CLIP. Obdélníková patka pro ohýbané sloupky slouží k ohýbání sloupků GABION na již hotovou podezdívku nebo betonový základ za pomoci chemické kotvy.

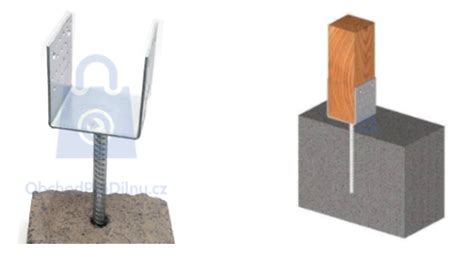

Kotvení sloupků pomocí patky je ideální volbou všude tam, kde je již hotový betonový podklad nebo podezdívka. Patka má ve spodní části kovovou základnu s otvory a v horní části trn (trubku, hranatý profil, nebo dvě pásoviny), na který se plotový sloupek nasune a upevní. Upevnění patky k podkladu probíhá tak, že do betonu se vyvrtají otvory, do kterých se aplikuje chemická kotva a vloží závitové tyče, nebo průvlakové kotvy; po zatvrdnutí se patka pevně přichroubuje. Sloupek se nasune na patku, vyváží do roviny, a pomocí šroubu TEX (např. TEX N2D se šestihrannou hlavou 6,3x32 mm) se přichytí z jedné strany, a po opětovném vyvážení se zajistí i druhým šroubem z opačné strany sloupku.

Rychlý přehled a postupy

1. Správné ukotvení patky do betonu je klíčem k dlouhé životnosti; začíná precizní přípravou výkopu a volbou vhodného spojovacího prvku. Pro maximální pevnost vybírejte kvalitní držáky pro sloupy, které odolají povětrnostním vlivům i mechanickému namáhání.
2. Celý proces lze rozdělit do několika kroků: od vytvoření základové patky, přes vycentrování kotvy, až po fixaci sloupku do svislé polohy během doby zrání betonu.
3. Pokud si nejste jisti ohledně vhodného systému, může vám pomoci průvodce Zatloukaný vs betonovaný vs nastavitelný držák sloupku - který vybrat?
4. Proč je kotvení patky sloupku do betonu důležité: stabilita venkovních konstrukcí závisí na tom, jak zatížení přeneseme do terénu; kvalitní kotvení je prevence proti degradaci a vyviklání sloupků.

Proč betonový základ a jak funguje

Betonový základ plní dvě funkce: nejprve rozkládá tlak sloupku do větší plochy zeminy, čímž brání „boření“ konstrukce do měkkého terénu; dále funguje jako bariéra proti vlhkosti, čímž chrání dřevěné sloupky před hnilobou. Vliv větru, zamrznutí půdy a statické zatížení je třeba brát v potaz; patka ukotvená v betonu zajišťuje dlouhodobou stabilitu.

Níže je srovnání hlavních vlivů na stabilitu ukotveného sloupku a jejich role:

• Poryvy větru - boční tlak, riziko převrácení; kotva pevně drží v tuhém betonu.
• Promrzání půdy - nadzdvihávání základů; dostatečná hloubka pod zámrznou hladinu.
• Statické zatížení - tlak na podloží; rozložení váhy do široké patky.
• Zemní vlhkost - hniloba, koroze; fyzické oddělení dřeva od vlhké země.

Co budete potřebovat pro betonování patky

Než začnete kopat a betonovat, připravte si vše potřebné. Pro běžné zahradní konstrukce stačí suchá betonová směs v pytlích; pro masivnější stavby se vyplatí hotový beton z betonárky. Dále budete potřebovat:

• Zemní vrták nebo rýč - pro přesný výkop;
• Vodováha - svislá poloha ve dvou osách;
• Stavební míchačka - pokud plánujete více než tři patky;
• Tesařské svěrky a dřevěné latě - pro provizorní „lešení“ během tuhnutí;
• Ochranné pomůcky - rukavice, brýle, pevná obuv.

Tabulka výběru kotvení podle zatížení

Jak připravit výkop pro betonový základ

Hloubka výkopu by měla být 60-80 cm, aby základ překročil nezámrznou hloubku. Stěny výkopu udržujte co nejvíce svislé; v případě jemné půdy použijte bednění z dřevěných desek. Otvor by měl být širší než sloupek, optimálně 25-30 cm, pro masivní blok betonu. Drenážní vrstva 10-15 cm štěrku zajistí odvod vody a zabrání promrzání.

Postup usazení patky do čerstvého betonu

Do otvoru nalijte beton do dvou třetin hloubky, poté vložte patku a vyrovnejte. U některých držáků musí spodní část být ukotvena a horní část vyčnívat nad terén; dřevěný sloupek se nikdy neukotvuje přímo do betonu. Předběžná fixace kotvy latěmi, následná vrstvení betonu a promaltování spár zajistí pevné ukotvení.

Během zrání betonu sledujte svislost kotvy dvouosou kontrolou a případně korekce. Pro více patek v řadě použijte vodicí provazec.

Jak dlouho má beton schnout a kdy zatížit sloupek

Pro zahradní konstrukce se doporučuje počkat minimálně 48 hodin, pro těžší prvky 7-14 dní; beton dosahuje zhruba 70-80 % nosnosti během zrání. Teplota a vlhkost vzduchu ovlivňují dobu zrání: 2-3 dny v horkém létě, 5-7 dní na jaře/podzimě, 10-14 dní v chladném a vlhkém počasí. Udržujte vlhkost přiměřeně, aby nedošlo k praskání.

Test před zatížením: prstem nebo šroubovákem zkuste zatlačit do čerstvého betonu; pokud je měkký, počkejte. V případě pochybností raději počkejte několik dní.

Nejčastější chyby při kotvení a jejich prevence

• Nedostatečná kompaktnost betonu - hutnění probíhat důkladně propichováním tyčí.
• Příliš řídký beton - dodržujte dávkování vody podle návodu.
• Vzduchové kapsy - odstranit propíchnutím a vibrací.
• Zasypání kotvy hlínou - zhorší korozi a degradaci materiálu; patka musí vyčnívat nad terén.
• Předčasné zatížení - dodržet technologickou pauzu.

FAQ a doplňující informace

Musím patku armovat ocelovými pruty? U menších zahradních staveb obvykle postačí vysoce kvalitní kotvení bez nadměrné výztuže; pro větší zatížení zvažte vhodný systém výztuže podle statických tabulek výrobce patky.
