Bezpečnost v koupelně je dána jasně definovanými normami, které stanovují rozdělení prostoru do elektro zón, požadavky na krytí IP, použití proudového chrániče i systémů velmi nízkého napětí SELV. V tomto článku přehledně vysvětlujeme základní pravidla a souvislosti, které je nutné dodržet při rekonstrukci koupelny.
Rekonstrukce koupelny či tvorba nové není jen o estetice a funkčním uspořádání. Stejně důležitá je i bezpečnost, především v oblasti elektroinstalace. V tomto článku se podíváme na klíčová pravidla pro rozmístění jednotlivých zařizovacích předmětů (vana, sprcha, umyvadlo, WC), elektrických zásuvek, vypínačů a osvětlení.
Normy a zóny v koupelně
V České republice se bezpečnost elektroinstalací v koupelnách řídí zejména normou ČSN 33 2000-7-701 (Elektrické instalace nízkého napětí - Část 7-701: Zařízení jednoúčelová a ve zvláštních objektech - Koupelny a sprchy). Tato norma definuje tzv. Vnitřní prostor vany nebo sprchové vaničky. Prostor nad vanou či sprchovou vaničkou do stropu od podlahy a do vzdálenosti 0,6 m od okraje. Sem rozhodně nepatří běžné zásuvky nebo vypínače.
Oblast navazující na zónu 1 v šířce 0,6 m (tedy celkem 1,2 m od okraje vany či sprchy). Zásuvky a vypínače se v této zóně téměř vždy nedoporučují - nebo jen ve výjimečných případech, kdy mají vysoký stupeň ochrany a splňují další požadavky normy. Zóna 0 - prostor uvnitř vany nebo sprchového koutu. Zásuvky a vypínače sem nepatří. Lze zde použít jen speciální zařízení na nízké napětí (max. 12 V AC/25 V DC). Zóna 1 - prostor nad vanou nebo sprchovou vaničkou do výšky 225 cm. Zde mohou být jen spotřebiče s bezpečným malým napětím a zdroj tohoto napětí musí být mimo zóny 0,1,2. Zóna 2 - prostor do 60 cm od vany nebo sprchového koutu. Zóna 2 sahá i nad zónu 1 až do stropu a do stran 60 cm. V zóně 2 mohou být zásuvky a vypínače na bezpečné malé napětí, opět se zdrojem mimo zóny 0,1,2. Zóna 3 - oblast mimo zóny 0-2, tedy mimo 1,2 m od okraje vany či sprchy. Zóny definují, jaká zařízení a s jakou úrovní krytí IP mohou být použita.
Shrnutí: Pro bezpečné rozmístění zásuvek a vypínačů u umyvadla i WC je klíčové dodržet obecné rozestupy a řídit se zónováním vztahujícím se k vaně nebo sprchovému koutu. Zásuvky a vypínače se doporučuje umístit do zóny 3, tedy více než 1,2 m od okraje vany či sprchy. Zóna 1 (nad vanou či sprchou): osvětlení s krytím min. SELV. Případně osvětlení s vysokým krytím IP, a to mimo proudových obvodů pro stříkající vodu.
V koupelně se často používají zásuvky s krytím IP44 nebo vyšším. Každá nová elektroinstalace v koupelně by měla být podrobena odborné revizi. Proudové chrániče (RCD) jsou v koupelně samozřejmost. Kromě toho musí být zásuvky v koupelně zapojeny přes proudový chránič s reziduálním proudem max. 30 mA a měly by mít svůj vlastní přívod a jistič. Dále je nutné pospojovat kovové prvky (včetně vany, armatur, topného žebříku, potrubí) mezi sebou.
Osvětlení a topení v koupelně
Directní světlo je v koupelně důležité a mělo by být dostatečné bez ohledu na velikost prostoru. Vhodné je použít minimálně dvě světelné zóny: hlavní svítidlo na stropě a další nad zrcadlem. Svítidla by měla mít krytí IP44 (nebo vyšší pro zóny s vodními kapkami). Moderní LED osvětlení nabízí možnosti stmívání a různých světelných scén, což zvyšuje komfort a atmosféru.
Topná tělesa do koupelny: elektrický topný žebřík/tyč by měly mít samostatnou zásuvku a samostatné jištění (16 A) a proudový chránič. Vzhledem k vyšším nákladům na energii je vhodné použít řízené topení (časovač, termostat, chytrá elektroinstalace) v souladu s nařízením EU 2015/1188 o Ekodesign lokálních topidel. Dříve či později oceníte možnost napojení na dálkové ovládání.
Ventilace v koupelně by měla zajistit odvod vlhkosti a poskytnout vhodný stupeň krytí IP podle zóny. Ventilátory mohou být ovládány manuálně nebo automaticky podle vlhkosti. Pokud máte v koupelně okno, je vhodný i fyzický ventilátor s časovačem; bez okna je důležité mít výkonný ventilátor s odpovídajícím krytím IP.
Rádio do zdi: mezi elektroinstalační prvky lze nenápadně zakomponovat malé rádio s Bluetooth a reproduktorem, což zvyšuje komfort v prostorách s vlhkým prostředím, a zároveň zůstává v rámci normy.
Instalace zásuvek a bezpečnostní pravidla
Montáž zásuvek vyžaduje dodržení několika kroků. Základní pravidla: zásuvky v koupelně musí být samostatně jištěny a zapojeny přes RCD. Výběr zásuvek by měl zohledňovat krytí IP a vhodný tvar a materiál. Zásuvky by měly mít svůj přívod a jistič; topný žebřík také svůj samostatný okruh. V modelové koupelně o velikosti cca 6 m2 by tedy byly dvě zásuvky a dva samostatné přívody.
Při instalaci zásuvek v koupelně je důležité respektovat umístění vzhledem k umývacímu prostoru. Zásuvky na hraně umývacího prostoru bývají umístěny ve výšce minimálně 120 cm od podlahy. Pro pračku zvažte samostatný okruh a jištění, protože pračka může vytvářet značný proud a vyžadovat samostatný jistič i ochranné pospojování.
Chybné kroky při zapojování často zahrnují neúplné odpojení napájení, špatné zapojení vodičů (L, N, PE), neuzemněné kryty, nebo nedodržení IP krytí. Před zahájením práce je nutné hlavní jistič vypnout a ověřit, že na zařízení není napětí. Po dokončení montáže se zásuvky otestují pomocí zkoušečky či multimetru.
Kdo může provádět elektroinstalační práce?
Osoby s kvalifikací dle n.v. č. 194/2022 Sb. - pro provádění elektroinstalačních prací musí osoba splňovat určité požadavky odborné způsobilosti. Minimálním požadavkem je kvalifikace podle § 5 (osoba znalá). Elektrikář s odpovídajícím oprávněním a revizní technik po dokončení prací.
Praktické tipy a doporučení
- Vždy používejte kvalitní materiály a zásuvky s vyšším krytím IP 44, pokud je uvažována vlhkost.
- Před zahájením práce vypněte hlavní jistič a používejte izolační pomůcky.
- Nechte instalaci na odbornících, zvláště v koupelnách, kde je vodní prostředí a vyšší riziko úrazu.
- Zásuvky a vypínače v koupelně a jejich vedení je nutné řešit podle zón a poskytovat správné chráničové ochrany.
- Prodlužovací kabely a adaptéry nepoužívejte k nahrazení pevné elektroinstalace; vždy dodržujte průřez vodičů a oddělené jištění pro zásuvky a topná tělesa.
Metoda instalace krok za krokem (stručně)
- Připravte instalační krabici a zvažte její umístění vzhledem k plánovanému rozvodu.
- Rozložte vedení a správně zapojte L, N a PE do zásuvky a jištění.
- Namontujte zásuvku s krytem, zkontrolujte pevnost a izolaci.
- Testujte zásuvku s hlavním vypínačem a zkoušečkou; ověřte napětí a správné spojení s ochranou.
Shrnutí
Správně provedená elektroinstalace v koupelně je klíčová pro bezpečnost, funkčnost a dlouhou životnost zařízení. Dodržování zón, krytí IP, použití proudového chrániče a správné pospojování kovových částí jsou nezbytné kroky. Vždy je vhodné svěřit práci profesionálovi s příslušnou způsobilostí a provést i revizní zprávu po dokončení prac.

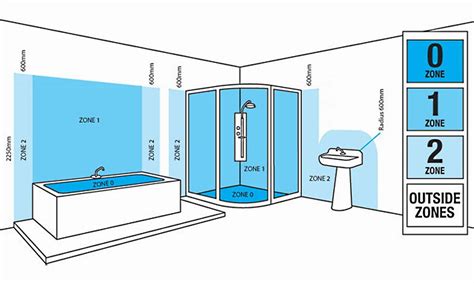

zóny v koupelně
