Nadpraží a ostění z pohledu extrudovaného polystyrenu (XPS) a jeho spojení s izolací soklů

Extrudovaný polystyren (XPS), často označovaný jako soklový polystyren nebo Perimetr, představuje špičkové řešení pro tepelnou izolaci v náročných podmínkách. Odlišuje se od EPS svou uzavřenou buněčnou strukturou, která mu propůjčuje výjimečnou odolnost vůči vlhkosti, vysokou pevnost v tlaku a dlouhodobou stabilitu.

Historie a vývoj XPS

Extrudovaný polystyren, známý zkratkou XPS (Extruded PolyStyrene Foam), byl vyvinut chemickou společností Dow Chemical ve čtyřicátých letech minulého století na základě požadavku amerického ministerstva obrany. Po ukončení války byl tento výrobek s vynikajícími tepelně izolačními vlastnostmi uvolněn i pro komerční využití. V padesátých letech minulého století vznikl na základě existence extrudovaného polystyrenu i koncept obrácené střechy, který poprvé umožnil použít tepelnou izolaci na vnější straně střešního pláště. Postupně začaly výrobky z XPS vyrábět i jiní výrobci a dnes se používá pro mnoho aplikací. Nejvíce je znám v podobě desek jako tepelná izolace ve stavebnictví, jako tepelně izolační materiál pro výrobu sendvičových panelů, dveřních a okenních výplní, v automobilovém průmyslu či jako obalový materiál.

U nás byl XPS jako tepelná izolace poprvé použit na konci sedmdesátých let minulého století na budově Kongresového centra v Praze ve skladbě DUO střechy s pochozí úpravou.

Výroba XPS

Tepelná izolace z extrudovaného polystyrenu (XPS) se vyrábí vytlačováním speciální polystyrenové pěny. Základními surovinami jsou polystyren, pěnivé plyny, zpomalovače hoření a aditiva, která zajišťují definující vlastnosti XPS - pevnost v tlaku a tepelnou vodivost. Recyklovaný XPS odpad je dalším výrobním vstupem, protože veškerý odpad je 100% recyklován ve výrobním procesu.

Z extrudéru na dopravníkový pás vychází proud roztaveného materiálu. V závislosti na rozdílech tlaků roztavená hmota rychle bobtná a tvrdne do nekonečného 20 až 200 mm silného pásu pevné pěny.

V dalších fázích se nekonečný tepelně izolační pás rozřeže na požadovanou délku desky, vytvoří se hrany a v případě potřeby se povrch desky upraví v závislosti na účelu aplikace.

Klíčové vlastnosti a výhody XPS

XPS se liší od EPS nejen homogenní strukturou pěnové hmoty s uzavřenými buňkami a barvou, ale zejména významně vyšší pevností v tlaku, minimální nasákavostí a nižší hodnotou maximálního tepelného namáhání.

Extrémně nízká nasákavost: Uzavřená buněčná struktura XPS minimalizuje absorpci vody, což ho činí vysoce odolným proti vlhkosti a mrazu. Právě minimální hodnoty nasákavosti XPS jej předurčily jako jedinou tepelnou izolaci, kterou je možné položit na hydroizolaci a vystavit po celou dobu životnosti střechy působení vlhkosti a teplotním vlivům - tedy vytvořit tzv. obrácenou střechu.

Hladké desky XPS mohou být vystaveny dlouhodobému působení vody difuzí i přímému kontaktu s vodou, a přesto neztrácejí své tepelněizolační vlastnosti.

Vysoká pevnost v tlaku: XPS je odolný proti stlačení a zachovává izolaci i při vysokém mechanickém zatížení. Pevnost vtlaku je uvedena jako min. 300 kPa, 500 kPa, 700 kPa a více.

Dobrá tepelná izolace a dlouhá životnost: XPS snižuje tepelné mosty na soklu, zlepšuje energetickou bilanci a vydrží i v dlouhodobém horizontu.

Dlouhá životnost a mrazuvzdornost: XPS si zachovává své vlastnosti po mnoho let i v náročných podmínkách, odolává cyklům zmrazování a rozmrazování.

Jednoduché zpracování a ochrana životního prostředí: Nízká hmotnost a snadná manipulace, recyklovatelnost a šetrnost k životnímu prostředí.

Srovnání XPS a EPS

Polystyrenové izolace se liší podle buněčné struktury a způsobu výroby. EPS vzniká polymerací styrenu a má otevřenou buněčnou strukturu, zatímco XPS je uzavřeně buňčený a homogenní.

Tabulkové srovnání shrnuje hlavní rozdíly:

EPS a XPS mají také odlišná typická použití. EPS se často používá pro ETICS, izolaci šikmých střech, podlah a příček, zatímco XPS dominuje u soklů, plochých střech v obráceném pořadí vrstev, nadpraží a podlah s vysokým zatížením.

Typy XPS desek a jejich použití

Výrobci nabízejí řadu XPS desek s různou povrchovou úpravou a hranami.

• Hladký povrch: desky s neošetřeným hladkým povrchem, vhodné na exponované styčné plochy a pro vysoké zatížení.
• Hladké desky s drážkami: pro pokládky v nadpraží a ostění s lepší adhezí k podkladu.
• Povrch s profilovanou úpravou (válečková či vaflová): pro spodní části fasád a soklů.
• Upravený povrch - drážky: pro těžké dokončovací vrstvy a obklady, lepší adhezi.

Hranové typy: L hrana (Shiplap), rovná hrana I, a hrana D (pero a drážka). Každá hrana slouží k minimalizaci tepelných mostů a k lepší aplikaci finálních vrstev.

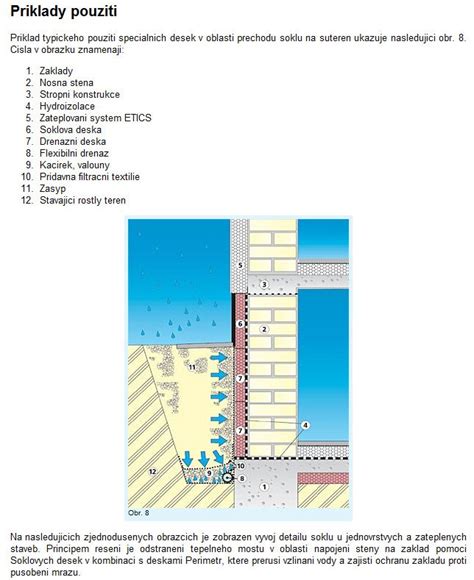

Aplikace XPS v soklu, nadpraží a ostění

Při plánování zateplení soklu XPS deskou je důležité utěsnit všechny spáry a správně provést instalaci pro dosažení maximálních energetických a tepelných výhod. Tloušťka desky volí podle požadované úrovně izolace a místních norem.

Izolace soklu v novém domě je klíčovým prvkem během výstavby. Dlouhé zmiňované detaily kolem ostění a nadpraží bývají nejkritičtější pro vznik tepelných mostů a riziko vzniku plísní.

Prefabrikované nadpraží a ostění (HPI-CZ) představuje systém, který zvyšuje požární odolnost nadpraží a ostění a zrychluje zateplovací práce. Základní prvky zahrnují obkladovou desku s integrovaným profilem a armovací tkaninou pro přesný detail fasádní hrany.

Desky jsou dodávány ve dvou jádrech: fenolická deska RESOL (jádro z fenolické pěny) a desky z šedého pěnového polystyrenu EPS. Desky RESOL mají vynikající tepelně izolační vlastnosti, vysokou difúzní odolnost a jsou nehořlavé. Desky EPS nabízejí velmi dobré tepelné vlastnosti a lepší cenu.

Pro nadpraží bývá vhodné použití fenolické desky pro protipožární požadavky a EPS pro ostění. Desky mají tloušťku 20 mm a délku 3 m; šířka je volitelná (obvykle 250, 300, 400 mm).

Systémová okenní lišta se lepí na rám a do lišty se zasunují obkladové desky. Hrana je navržena tak, aby skryla menší nepřesnosti při řezání a zlepšila vzhled napojení.

Praktické poznámky a montážní návody

Ostění a nadpraží bývají nejslabším místem při zateplování. Nedostatečné zateplení nebo jeho absence zvyšuje riziko vzniku plísní a snižuje účinnost tepelné izolace. Prefabrikované systémy usnadňují montáž a zlepšují výsledky napojení.

Při instalaci je důležité zajistit vzduchotěsnost, zejména u detailů ostění a nadpraží. Pro utažení spár a spojů se používá parozábrana a příslušné pásky, které zajišťují kompatibilitu s ostatními vrstvami.

Příprava ostění a nadpraží zahrnuje měření otvoru, úpravu lišt na požadovanou délku, nalepení lišty na rám, zasunutí obkladových desek a vyplnění spár. Desky se poté zakrývají omítkou nebo barvou podle zvoleného řešení.

Prefabrikované nadpraží a ostění posouvá instalační proces na vyšší úroveň, zvyšuje protipožární bezpečnost a umožňuje jednotný detail fasádního řešení po celém obvodu oken.

Pojmy a terminologie spojené s okny

Špaleta (ostění) je postranní plocha otvoru, do které se ukotvují okna; nadpraží je horní špaleta nad otvorem a parapet tvoří spodní část. Důležité je správné provedení ostrůvků a napojení na izolaci, aby se minimalizovaly tepelné ztráty a riziko průniku vlhkosti.

Při zateplování okolo oken je třeba myslet na těsnění a vzduchotěsnost spočívající v napojení parozábrany a difúzně otevřené vrstvy ven.

Zajímavé poznámky a příběhy z praxe

Okenní ostění často bývá nejslabším místem; špatně navržený detail může vést k plísním i snížení účinnosti zateplení. Dvě varianty prefabrikovaného nadpraží a ostění s různými jádry nabízejí kompromisy mezi protipožární ochranou a tepelnou izolací.

Systémový přístup s jedním profilem pro ostění i nadpraží usnadňuje montáž a zajišťuje konzistenci detailu napojeného na fasádu.

Shrnutí doporučeného postupu pro ostění a nadpraží

• Změřte rozměry otvoru a připravte nadpraží podle skutečné šířky rámu.
• Vyberte vhodnou variantu desek (fenolické RESOL vs. EPS šedý) dle požadavků na požární odolnost a tepelnou izolaci.
• Připravte systémovou okenní lištu a proveďte napojení desek do rámečku s ohledem na přesnost a těsnění.
• Zajistěte vzduchotěsnost parozábranou a vhodnými páskami při napojení ostění a nadpraží.
