Ploché střechy přináší řadu výhod. Zároveň ale skrývají riziko hromadění vody. Ploché střechy totiž neodvádějí vodu tak efektivně jako jejich šikmé protějšky. Kaluže na ploché střeše mohou značit nesprávně řešené odvodnění střechy. Nekvalitně provedená plochá střecha je náchylná ke vzniku kaluží, což postupně může narušit střešní krytinu a vést k narušení struktury budovy.
Nepsané pravidlo praví, že kaluže, které na střeše vzniknou po prudkém dešti, nemusí hned znamenat problém s odvodněním. Pokud však kaluž přetrvává i po 2 dnech, je vhodné nechat střechu zkontrolovat. Atika na střeše z přitížené PVC folie a kvalitní hydroizolace spolu s vhodnou tepelnou izolací nejsou zárukou 100% funkční ploché střechy; důležitý je správný odvod vody.
Efektivní odtok dešťové vody ze střechy do odpadního potrubí zajistí střešní vpusti a vtoky. Existují vpusti svislé a vodorovné podle potřeby dané plochy. Výrobci nabízí i vyhřívané vpusti, které zajistí spolehlivé odvodnění i v zimě. Vpusti mají zápachovou uzávěrku, díky níž se používají na terasách či u plochých střech, kdy na ně navazuje vyšší část budovy s okny. Sanační vpusti oceníte při rekonstrukcích pro jednoduché napojení na stávající střešní vtok.
Střešní vpusti nebo vtoky jsou pro odvodnění plochých střech nezbytnými prvky. Výjimkou bývá plochá střecha, která využívá odvodnění do okapových žlabů. Další možnosti odvodnění zahrnují chrliče a pojistné přepady, které se používají tam, kde nelze plochou střechu odvést svislým vtokem. Chrlič odvádí vodu skrze atiku a umožňuje napojení do kotlíku či svodu, zatímco pojistný přepad slouží jako pojistka při nahromadění vody na střeše a bývá vyveden mimo atiku, pryč z objektu.
Atika ploché střechy je vystupující konstrukce nad úroveň krytiny. Jejím účelem je zamezit stékání vody ze střechy na fasádu budovy. Správným vyspádováním zhlaví atiky směrem do ploché střechy zabráníme stékání vody na fasádu. Více informací o atice najdete v našem článku.
Plochá střecha je odvodněná buď chrličem (do boku skrz atiku a mimo objekt), nebo vpustí. Správně a kvalitně vyřešený systém odvodnění ploché střechy je stejně důležitý jako výběr vhodné tepelné izolace a hydroizolace. Realizaci ploché střechy nedoporučujeme provádět bez pomoci profíků.
Na konci minulého roku jsme pro Vás shrnuli hlavní zásady pro navrhování odvodnění plochých střech a ukázali zjednodušený postup návrhu dimenze odvodňovacích prvků pro gravitační systém. S ohledem na novelu ČSN 75 6760 z roku 2014 v textu najdete soupis hlavních bodů majících vliv na návrh dimenzování odvodňovacích prvků střech.
Q = i . střech volíme hodnotu 1 (tzn. ze střechy odvádíme 100% srážkové vody). Při návrhu dimenzí je důležité dodržet tabulkové vztahy a normy. Výrobce uvádí, že obvykle je na jedno svislé odpadní dešťové potrubí napojen jeden střešní vtok. Hodnota DN se stanoví v závislosti na QRWP dle uvedených tabulek.
Když se zaměříme na dimenze a výpočty, je důležité mít správný výpočet odvodnění: Qnot = (0,07 - 0,03 . C) . Počet tzv. Qchrliče … odtoková kapacita chrliče. Délka tzv. LW = (24000 . kotvená PVC-P fólie). Nad krytinou nejsou provedeny žádné další vrstvy.
Správně navržené odvodnění s ohledem na retenční kapacitu a typ střechy je klíčové pro životnost střešního pláště. Špatně navržený odvodňovací systém může výrazně zkrátit životnost střešní krytiny a způsobit škody. Přitom správné řešení odvodnění ploché střechy není složité - stačí znát principy, spočítat potřebnou kapacitu a vybrat vhodný systém.
Tento průvodce shrnuje návrh odvodnění plochých střech včetně výpočtových vzorců a porovnání gravitačního a podtlakového systému. Najdete praktické informace pro odvodnění logistických hal i administrativních budov.
Základní principy a systémy odvodnění
Životnost střešního pláště ploché střechy závisí na způsobu odvodnění srážkové vody. Hromadění vody vede k poškození hydroizolace i statickým problémům konstrukce. Odvodnění střech lze realizovat interně (vpusti a svody do kanalizace uvnitř budovy) nebo externě (do podokapních žlabů se svodem po fasádě).
U průmyslových hal převládá vnitřní odvodnění kvůli praktičnosti; u bytových domů se často volí kombinace systémů. Klíčové je dodržet pravidla pro umístění a dimenzování komponentů.
Co pomáhá k odvodnění střechy
- Střešní vpusti představují srdce systému; doporučují se díly s integrovanou manžetou a minimálním průměrem DN 100 pro snížení rizika ucpání.
- Správné umístění vtoků: musí být v nejnižším místě plochy a alespoň 500 mm od atik a prostupů; těleso vtoku se upevňuje na nosnou konstrukci.
- Ochranné košíky vpustí zabraňují zanášení; u střech s kačírkem se používají perforované koše.
- Vyhřívání vpustí proti zamrznutí; k dispozici jsou samoregulační systémy na 230 V nebo nízkonapěťové varianty s termoregulační kontrolou.
- Bezpečnostní pojistné přepady zahrnují nouzové odvodnění pro případ ucpání hlavního systému.
Pro jednu vnitřně odvodňovanou střechu se navrhují nejméně dva vtoky se samostatnými dešťovými odpady; případně lze jeden vtok nahradit přepadem či nouzovým odvodněním. Pro střechy s povlakovou krytinou se naplánuje nouzové odvodnění podle ČSN příslušných norem.
Průtok vpusťmi a chrliči se počítá individuálně pro každý prvek na základě účinné plochy střechy.
Praktické typy a alternativní odvodnění

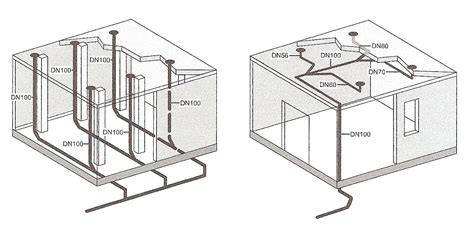

Existují kroky pro odvodnění střechy: gravitační systém (počítají se srážkové průtoky a gravitace) a podtlakové odvodnění (využívá výšky budovy a podtlak v potrubí).
Gravitační systém
Osvědčené řešení pro menší objekty do 1000 m²; výhody zahrnují jednoduchost návrhu a údržby, dostupnost komponent a nižší počáteční náklady.
Podtlakové odvodnění
Moderní řešení pro velké objekty; výhody zahrnují menší trubky, svobodu projekce, samočištění a úsporu prostoru. Ideální pro logistické haly a budovy nad 1500 m².
Speciální případy a tipy zahrnují odvodnění zelené střechy (retenční koeficient a bezpečnostní doporučení), nouzové odvodnění a nejčastější chyby: podcenění intenzity srážek, špatné umístění vtoků, zanedbání nouzového odvodnění a nedostatečná údržba.
Návrh a dimenzování - praktický postup
Kvalitní odvodnění je investice do budoucnosti. Správně navržené odvodnění ploché střechy je klíčové pro dlouhodobou funkčnost; ať už gravitační nebo podtlakové řešení, je nutné dodržet pravidla: správný výpočet, kvalitní komponenty a odborná montáž.
Na závěr: poté, co projdete základními principy a vzorci, můžete použít jednoduchou kalkulačku pro výpočet odvodnění. Potřebujete poradit s výběrem systému? Odborníci TOPWET vám pomohou s návrhem odvodnění na míru pro váš projekt.
- Střešní vpusti a jejich umístění
- Volba gravitačního vs. podtlakového systému
- Nouzové odvodnění a ochranné prvky
- Průtoky, dimenzování a tabulky pro konkrétní projekt
- Údržba a periodické revize
Základy odvodnění dešťové vody - Základy střešních odvodnění
Pro ilustraci a podrobnosti návazných údajů lze do článku doplnit tabulku s dimenzemi a QRWP podle platných norem, ale obecně platí, že výběr správných prvků a jejich správná instalace zajišťují dlouhodobou ochranu střechy a fasády.
