Chemická kotva: detailní návod k použití a praktické tipy

Chemická kotva (návod k použití dole) je neocenitelným produktem ve stavebnictví, ať už jste profesionál nebo český kutil. Lidé používají pro chemickou kotvu různé názvy - chemická malta, tekutá hmoždinka, tekuté hřebíky nebo chemická hmoždinka. V následujících řádcích se dozvíte veškeré informace o chemických kotvách. Chemická kotva je rychletvrdnoucí polyesterová nebo vinylesterová pryskyřice obsahující cement. Je ideálním řešením pro kotvení roxorů, svorníků, závitových tyčí do dutého i plného materiálu. Vzniklý spoj je statický, takže zejména při domácích projektech nejsou na konstrukční beton kladeny tak vysoké nároky z hlediska pevnosti. (u plášťových nebo svorníkových kotev je nutno dodržovat minimální vzdálenosti a požadavky na pevnost). Využívá se pro kotvení do betonu, dutých cihel, porothermu, ytongu, plných cihel, plynobetonu, pemzy (hornina), pískovce, přírodního kamene, sádry. Podle použití dělíme chemickou maltu na několik druhů dle složení. V nabídce můžete najít i tzv. Chemická kotva se používá pro kotvení do celé řady tvrdých materiálů s VÝJIMKOU DŘEVA. Běžná kartuše obsahuje 300 ml chemické malty. Prodávají se i kartuše 400 ml, které jsou určeny spíše profesionálům. Pro větší balení si navíc nevystačíte s klasickou vytlačovací pistolí. Obecně se dá říci, že čím větší je teplo, tím rychleji kotva tvrdne. V případě, kdy kotvíte v zimě a teploty s pohybují okolo 1°C a méně, doporučujeme použít chemickou kotvu pro zimu, nejčastěji s příznakem "cool". Roli při tvrdnutí hraje samozřejmě i to, co kotvíte a do čeho. Chcete si jednoduše spočítat spotřebu? Odkaz na kalkulátor spotřeby chemické kotvy DenBraven/Fischer. Stačí zadat hodnoty a tabulka vám automaticky vypočítá počet kartuší, které budete potřebovat. Nicméně pro fanoušky matematiky máme i vzoreček. Vrtaná díra je v podstatě válec a kotevní prvek je také válec. Můžete si spočítat oba objemy válců a následně od objemu válce díry odečíst objem válce kotevního prvku. Tím si spočítáte spotřebu chemické malty do jedné díry. Potom už stačí násobit a získáte celkový objem. Kotvení pomocí chemické malty (kotvy) používáme například pro upevnění strojů, technologií, roxorových tyčí, zábradlí, svodidel, sloupků, kotvení pozednic u střešních konstrukcí a podobně.

Přehled druhů, použití a praktické postupy

1. Vyvrtáme díru a to řádově větší než je průměr kotveného svorníku nebo tyče, aby se nám chemická malta mohla při vtlačování dobře rozprostřít okolo kotveného prvku.

2. Otvor, který je hrubě vyvrtán vrtákem, je nutné upravit. Nejprve kompresorem nebo pumpičkou vyfoukáme prach z díry. Poté kartáčkem vyrobeným pro tyto účely vyčistíme stěny otvoru a znovu vyfoukáme. Tento postup opakujeme alespoň dvakrát. Tato úprava je důležitá z důvodu, aby se chemická malta spojila přímo s betonem. Když nedojde k vyčištění otvoru a zůstanou v něm zbytky betonu a prachu, sníží se přilnavost a zároveň i výtažné vlastnosti chemické kotvy.

3. Po předchozích pracích začneme s aplikací chemické malty. Po otevření a našroubování směšovací trysky na kartuši vytlačíme pomocí aplikační vytlačovací pistole několik centimetrů malty mimo otvor, dokud z trysky nevychází správně smíchaná směs malty a tvrdidla. Většinou se jedná o složky dvou rozdílných barev, takže není složité rozpoznat kdy jsou složky smíchané. Potom můžete začít s aplikací malty do otvoru, který zaplníme cca do dvou třetin.

4. Následně otáčivým pohybem zasunujeme závitovou tyč nebo roxor do otvoru. Otáčivý pohyb je důležitý z toho důvodu, aby se malta dostala do všech závitů nebo výstupků na kotveném materiálu - svorníku.

5. V závislosti na okolní teplotě necháme chemickou kotvu vytvrdnout. Věříme, že si chemické kotvení v budoucnu najde více běžných uživatelů a nebude pouze doménou profesionálů na stavbách. V příštím dílu si povíme něco o použití chemické malty do dutých materiálů.

Proč zvolit chemickou kotvu a kde se hodí

Chemická kotva patří mezi nejspolehlivější způsoby upevnění závitových tyčí, šroubů a kotevních prvků do betonu i zdiva. Domácí kutilové ji často volí ve chvíli, kdy potřebují opravdu pevné uchycení, chtějí se vyhnout rozpínání klasických hmoždinek nebo kotví do problematičtějšího materiálu. Zdroj: ALLMEDIA, spol. Chemická kotva je dvousložkové lepidlo tvořené živicí a tvrdidlem. Tyto dvě složky se mísí až při aplikaci v trysce kartuše. Po vstříknutí do otvoru směs postupně vytvrdne a vytvoří extrémně pevné spojení mezi materiálem a závitovou tyčí. Od klasické hmoždinky se liší tím, že v podkladu nijak mechanicky neexpanduje. Chemická kotva se používá v betonu, plných cihlách, kameni, porobetonu, ale i v dutých cihlách, kde se aplikuje v kombinaci se speciálními plastovými sítky. Hodí se pro kotvení pergol, plotových sloupků, markýz, zábradlí, policových konzolí i těžších konstrukcí.

Různé typy chemických kotev dle složení

Správné použití chemické kotvy není složité, ale je nutné dodržet několik kroků. Vyvrtání otvoru - Zvolte správný průměr vrtáku podle velikosti závitové tyče. Vyčištění otvoru - V této části vzniká nejvíce chyb. Otevřené póry musí být bez prachu. Vyplnění otvoru - Kotva se vtláčí od spodní části směrem ven. Vytvrdnutí - Počkejte na úplné vytvrdnutí podle teploty. Chemická kotva je ideální volba tam, kde potřebujete vysokou pevnost a spolehlivost. Mnoho domácích kutilů ji volí i tehdy, když mají v materiálu drobné praskliny nebo kotví do staršího zdiva. Skvěle funguje v plném materiálu, ale její skutečnou výhodou je také možnost použití v dutých cihlách, kde díky sítkům vytvoří stabilní a pevné uchycení bez rizika vytržení. Nosnost se liší podle typu použité směsi, druhu podkladu, průměru závitové tyče a hloubky kotvení. Obecně platí, že chemická kotva dosahuje vyšší pevnosti než klasické rozpěrné kotevní systémy. Nosnost může být v betonu u větších průměrů klidně i několik stovek kilogramů na jeden kotvící bod. Nosnosti udává vždy výrobce a řídí se evropskými normami ETA nebo EN. Níže uvádím typické hodnoty, které se běžně vyskytují u chemických kotev určených pro domácí použití.

Chemická kotva je velmi spolehlivé řešení pro pevné upevnění v betonu i zdivu. Díky jednoduchému použití a vysoké nosnosti si získala oblibu mezi profesionály i domácími kutily. Pokud dodržíte správný postup vrtání, čištění a vytvrzení, získáte kotvení, které vydrží roky bez jakéhokoli povolení. Chemická kotva bývá nenápadný pomocník, který často zachrání situaci ve chvíli, kdy už běžná hmoždinka začíná ztrácet dech.

Chemická kotva vs. Na první pohled slouží obě řešení podobnému účelu. Mají něco upevnit do podkladu tak, aby to drželo. Hmoždinka funguje mechanicky. Chemická kotva uzamyká tyč v materiálu. Právě v tom je její velká výhoda. Nevytváří rozpěrné tlaky jako běžné hmoždinky, takže je šetrnější k podkladu. To oceníte hlavně u betonu, děrovaných bloků i dalších materiálů, kde už mechanické kotvení nemusí stačit. Chemická kotva dává smysl všude tam, kde bude spoj dlouhodobě zatížený a musí opravdu držet. Typicky jde o kotvení zábradlí, schodišť, patek, sloupků, markýz, přístřešků, těžších konzolí, regálů nebo držáků, které nesou větší váhu. Vhodná je také pro kotvení sanity, technických prvků nebo sportovního vybavení na stěnu, kde nikdo nechce riskovat.

Podmínky použití a výběr chemické kotvy

Velkou výhodou chemické kotvy je použití se sítkem v dutých materiálech. Sáhnout po ní je rozumné i ve chvíli, kdy řešíte náročnější prostředí. Třeba venkovní aplikace, vlhkost, kontakt s vodou nebo montáž při nižších teplotách. Běžná hmoždinka rozhodně nepatří do starého železa. Naopak. U spousty lehčích a méně namáhaných montáží je to rychlé, praktické a zcela dostačující řešení. Výběr správné chemické kotvy není žádná alchymie. Budete kotvit uvnitř nebo venku? Půjde o běžné nebo opravdu vysoké zatížení? Čeká vás vlhké prostředí, voda nebo práce v zimě?

Pro běžné interiérové použití je příjemnou volbou Chemická kotva bez styrenu POLYESTER SF. Pokud řešíte cenově úsporné kotvení venku nebo v dobře větraných prostorech, dává smysl Chemická kotva POLYESTER S. Pro opravdu náročné kotvení a extrémní zatížení je vhodná Chemická kotva VINYLESTER SF. Samostatnou kapitolou je Chemická kotva ARCTIC SF. Tu oceníte hlavně při montáži v zimě nebo v chladných provozech. Všechny chemické kotvy jsou vhodné do dutého i plného materiálu, přičemž je odlišný pouze postup aplikace. Jde o jednoduché kroky, které nevyžadují odbornou zručnost ani speciální vybavení. Zvláštní důraz je třeba klást na důkladné odstranění prachu a volných částic z vyvrtaného otvoru. Montážní parametry i údaje potřebné k návrhu spoje, jsou k dispozici v technických listech.

Při kotvení je důležité dodržovat minimální vzdálenost os, aby nedošlo k selhání stavebních hmot. Stejně je důležitá i minimální vzdálenost od okrajů. Podle způsobu kotvení rozlišujeme kotvení s využitím rozpěrných tlaků a kotvení bez rozpěrného systému. První zmíněné využívá mechanické rozpětí v otvoru a vyžaduje vysokou pevnost základního nosného materiálu. Naopak kotvení bez rozpěrného systému využívá syntetické pryskyřice na bázi vinylesterů nebo polyesteru, kdy kotvení probíhá chemicky smísáním dvou komponentů hmoty.

Nejprve si pečlivě rozměříme místo kotvení a vyvrtáme požadovaný počet otvorů v odpovídajícím průměru i hloubce. Po vrtání odstraníme z otvoru volný prach a drobné nečistoty pomocí vzduchové pumpy. Následně uvolníme zbytky nesoudržného prachu pomocí kartáčku a otvor znovu důkladně profoukneme vzduchovou pumpou. Do připraveného otvoru vložíme vhodné sítko, které pomůže udržet kotevní hmotu. Pro běžné velikosti šroubů od M6 do M14 se hodí plastové sítko. Pokud pracujete s nestandardním rozměrem otvoru, použijte kovové sítko, které si upravíte na potřebnou délku. Chemickou kotvu vložíme do aplikační pistole a před samotnou aplikací vytlačíme malé množství hmoty mimo otvor, přibližně 10 cm. Poté začneme kotevní hmotu aplikovat od nejhlubší části otvoru směrem ven, aby se sítko vyplnilo rovnoměrně po celé délce. Do vyplněného otvoru našroubujeme kotvený prvek otáčivým pohybem, aby se kotevní hmota dobře rozprostřela kolem celé plochy. Na plné zatížení počkáme až do úplného vytvrzení kotvy, protože jen tak může spoj dosáhnout své deklarované pevnosti.

Nejprve si přesně vyznačíme místo kotvení a vyvrtáme požadovaný počet otvorů ve správném průměru i hloubce. Bezprostředně po vrtání odstraníme z otvoru volný prach pomocí vzduchové pumpy. Poté použijeme kartáček, kterým uvolníme zbytky nesoudržného prachu ulpělé uvnitř otvoru. Chemickou kotvu vložíme do aplikační pistole a ještě před plněním otvoru vytlačíme malé množství hmoty mimo připravené místo. Kotevní hmotu aplikujeme od nejhlubší části otvoru směrem ven a vyplníme přibližně třetinu až polovinu jeho objemu. Do připraveného otvoru zasuneme kotvený prvek otáčivým pohybem, aby se kotevní hmota dobře rozlila kolem celé jeho plochy. Na plné zatížení počkáme až do úplného vytvrzení kotvy, protože jen tak může spoj dosáhnout své deklarované pevnosti. Chemická kotva se nejčastěji používá se závitovou tyčí, kterou po vytvrzení doplníte maticí a podložkou. U vybraných aplikací lze použít také výztužnou tyč, pokud to odpovídá návrhu spoje a parametrům konkrétního produktu.

Často kladené otázky a srovnání

Chemická kotva je řešení pro chvíle, kdy od spoje čekáte víc. Oproti běžné hmoždince nabízí vyšší jistotu a lepší chování v náročnějších podmínkách. Ať už kotvíte do dutého nebo plného materiálu, vyplatí vsadit na pevnost chemických kotev. Máme pro vás i další lifehacky na malé i větší projekty. Základem úspěšného a bezpečného upevňování předmětů do podlahy, stěny nebo stropu je výběr vhodného spojovacího materiálu. Na výběr máte z mnoha typů hmoždinek určených do nejrůznějších materiálů, které zajistí mechanické kotvení. Při upevňování většiny předmětů v domácnosti si vystačíte s hmoždinkou. Používání chemické kotvy na police, věšáky, obrazy nebo malé skříňky je zbytečné. Pokud vyberete vhodný typ hmoždinky, spolehlivě do zdi nebo stropu připevníte i předměty o hmotnosti desítek kilogramů. Kotvení chemickou cestou je vhodné v místech s nadměrnou zátěží nebo silným pnutím. Chemické kotvy se používají jak v interiérových, tak exteriérových prostorách. V domácnosti jsou vhodné například pro upevnění umyvadel, závěsných toalet, těžkých knihoven, lavic nebo houpaček. V některých případech lze pracovat jak s běžnými hmoždinkami, tak chemickými kotvami. Příkladem je upevňování těžší obývací stěny nebo robustního držáku na velký televizor. Správně zvolená hmoždinka zatížení i pnutí unese. Chcete-li však mít stoprocentní jistotu pevného spoje, který vydrží mnoho let, upřednostněte chemickou kotvu.

Spoj vytvořený chemickou kotvou je vodotěsný. Proto je chemické kotvení vhodné i do míst s vysokou vlhkostí a přímým kontaktem s vodou. Chemická kotva je také odolná vůči vibracím, korozi nebo chemikáliím. Na rozdíl od hmoždinek u chemického kotvení nedochází k přenosu rozpínacích sil v podkladu. Podle složení se chemické kotvy rozdělují na polyesterové a vinylesterové. První zmíněný typ představuje cenově dostupnou variantu, která je vhodná pro základní kotvení. Polyesterové chemické kotvy se dále rozdělují na typy s obsahem styrenu a bez styrenu. Tato látka silně zapáchá, a tak jsou kotvy s obsahem styrenu vhodné jen pro venkovní použití. Vinylesterové chemické kotvy odolají extrémnímu zatížení, jsou odolné vůči tlaku i ohybu. Jsou odolné také vůči chemikáliím a dají se aplikovat i do vodou vyplněných děr. Hodí se pro kotvení do betonu, kamene i cihel.

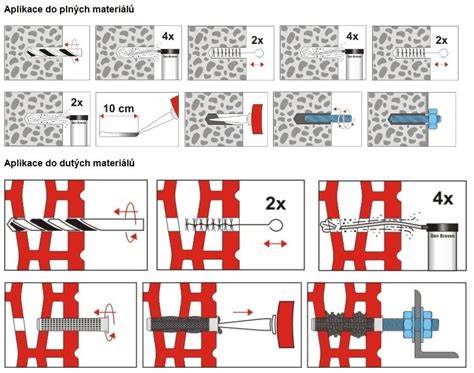

Postup použití chemické kotvy závisí na typu podkladového materiálu. Nejjednodušší je montáž do plných a tvrdých materiálů (betonu, plných cihel). V případě kotvení do dutých cihel je postup odlišný. Aby se hmota neroztekla, je třeba do vyvrtaného otvoru vložit plastové nebo kovové sítko. Chemickou kotvu lze používat i při upevňování předmětů do sádrokartonu nebo pórobetonu. V případě kotvení do sádrokartonu je potřeba použít k tomu určené sítko. Při vrtání do pórobetonových tvárnic je potřeba vrtačkou kroužit, aby se vytvořil otvor kónického tvaru s širší částí uvnitř. Základem úspěšného chemického kotvení je důkladné vyčištění vyvrtaného otvoru. Zbytky stavebního materiálu, prach a další nečistoty by totiž mohly vést k nedokonalému přilnutí hmoty.

Chemické kotvy jsou dvousložkové. Při vytlačování přes směšovač se obě složky spojí a dochází k chemickým reakcím. K vytvrzování (gelovatění) materiálu začne docházet přibližně po 6 minutách od aplikace. Do té doby můžete vložené šrouby nebo závitové tyče lehce vycentrovat. K samotnému vytvrzení obvykle dochází po 45 minutách, poté lze spoj již zatížit. Výše uvedené hodnoty odpovídají teplotě pokojové. Pokud byste například chemickou kotvu aplikovali v exteriéru při venkovní teplotě kolem nuly, začne materiál tuhnout až po 45 minutách a vytvrdne asi po 7 hodinách. Díky chemické kotvě spolehlivě připevníte i velmi těžká břemena a konstrukce, a to ve vnitřních i venkovních prostorách.

Časové kroky a užitečné tipy

• Dodržujte teplotní doporučení výrobce a volte variantu "cool" pro zimní aplikace.
• Pro duté materiály použijte sítko, aby hmota neunikala a kotevní prvky zůstaly pevné.
• Vždy označte přesné místo kotvení a vyvrtáte odpovídající počet otvorů.
• Po vytvrdnutí se spoj plně zatěžuje až po uvedené době vytvrzení.

Technické údaje a tabulka orientačních nosností

Nosnost se liší podle typu použité směsi, druhu podkladu, průměru závitové tyče a hloubky kotvení. Obecně platí, že chemická kotva dosahuje vyšší pevnosti než klasické rozpěrné kotevní systémy. Nosnost může být v betonu u větších průměrů klidně i několik stovek kilogramů na jeden kotvící bod. Nosnosti udává vždy výrobce a řídí se evropskými normami ETA nebo EN. Níže uvádím typické hodnoty, které se běžně vyskytují u chemických kotev určených pro domácí použití. Min. Tyto hodnoty jsou přibližné, ale dávají kutily jasný obrázek o tom, co lze od chemické kotvy očekávat.

Správné použití chemické kotvy není složité, ale je nutné dodržet několik kroků. Zvláštní důraz je třeba klást na důkladné odstranění prachu a volných částic z vyvrtaného otvoru. Montážní parametry i údaje potřebné k návrhu spoje, jsou k dispozici v technických listech. Při kotvení je důležité dodržovat minimální vzdálenost os, aby nedošlo k selhání stavebních hmot. Stejně je důležitá i minimální vzdálenost od okrajů.

Na závěr: chemické kotvy dávají řešení tam, kde je požadovaná vysoká pevnost a spolehlivost i v náročných podmínkách. Jsou vhodné pro upevnění zábradlí, schodišť, sloupků, markýz, těžších konzolí, regálů a dalších konstrukcí, které nesou významnou zátěž. Při správném výběru typu kotvy a dodržení postupu vrtání, čištění a vytvrzení dosáhnete spojů, které vydrží mnoho let.
