Montážní hák do betonu a postupy s typy kotevní techniky

Aplikace kotevní techniky a dodržení předepsaných postupů jsou stejně důležité jako výběr správného typu kotvení. Při nedodržení předepsaných postupů a doporučení bude i sebelepší kotevní prvek vykazovat podstatně nižší únosnosti a tím pádem ohrozí funkčnost kotveného prvku. Základním krokem k úspěšně zvládné zakázce je správný výběr kotevní techniky.

Prvním aspektem výběru může být vlastní zkušenost s určitým typem kotvení. Dalšími vodítky mohou být informace v katalozích kotevní techniky různých výrobců. Velmi často také pomáhá internet a spousta zde dostupných rad. Zde ovšem doporučuji být opatrný při výběru nalezených řešení. Pokud se jedná o složitější a náročnější aplikace, je nutné postupovat podle výpočtu nebo doporučení projektanta, případně statika, který kotevní prvek s požadovanými vlastnostmi navrhne.

Při výběru kotevního prvku jsou nejdůležitějšími aspekty především podklad do kterého budeme kotvit. Většinou se jedná o beton, beton s trhlinami, plná nebo děrovaná cihla, pórobeton, Ytong, přírodní kámen nebo dřevo. Dalšími vlastnostmi ovlivňující výběr jsou požadovaný typ instalace - distanční montáž, montáž prostrčením nebo předsazená montáž a podmínky instalace - kotvení v agresivním prostředí, v prostředí s vyšší vlhkostí, nebo v seismické oblasti, atd. Důležitým hlediskem je také požadavek na zatížení kotevního prvku a certifikace, posouzení nebo schválení. Celá řada kotevní techniky má ETA certifikaci a protipožární atesty.

Typy kotev a jejich použití

Při montáži výplní stavebních otvorů se setkáváme zejména se třemi typy kotevních prvků: turbošrouby o průměru 7,5 mm, rámové hmoždinky a chemická malta. Turbošrouby bývají nejčastějším řešením; mají závit umožňující přímé zašroubování do zdiva s předvrtáním. Při použití je důležitý průměr vrtáku - do zdiva používáme 6 mm, do betonu 6,5 mm. Turbošrouby jsou dostupné v různých provedeních hlav: klasická zapuštěná hlava, válcová hlava a půlkulatá hlava, která lépe dosedá k profilu. Rámové hmoždinky (plastové dnes nejčastější) a chemická malta doplňují sortiment pro speciální podklady.

Vysoké požadavky na únosnost bývají prověřovány tahovou zkouškou turbošroubu a rámové hmoždinky v duté cihle (např. Porotherm, Heluz). Zkouška ukazuje význam správného vrtání a přípravy otvoru: nesprávná příprava otvoru (vykartáčování, vyfoukání) snižuje únosnost. Zároveň je nutné dodržovat minimální vzdálenosti od hrany zdiva, zvláště při kotvení otvorových výplní skrz rám okna a venkovní líc stavby.

Kotvení do betonu

Kotvení do betonu patří mezi nejpevnější způsoby upevnění. Při výběru typu patky do betonu se rozlišuje, zda budeme patky kotvit současně s čerstvým betonem (s trnem) nebo do již vytvrzeného podkladu (patky s deskou). Při kotvení patky do betonu s roxorem existují dvě možnosti montáže: do čerstvého betonu a do vytvrzeného betonu.

Do čerstvého betonu se používají patky s trnem, které se přímo zabetonují do základového pilíře; beton by měl být zhutněn na min. C16/20. Roxor musí být zalitý betonem do 3/4 délky. Po zatuhnutí lze do patky zasadit dřevěné hranoly. Druhá varianta spočívá v kotvení patky do již hotového betonového základu - do betonu vyvrtáme otvor SDS a trn patky upevníme chemickou maltou.

Další variantou je kotvení patky do betonu pomocí ocelových průvlakových kotev. Do vyvrtaného otvoru odstraňujeme prach vyfoukaným vzduchem. Většinou doporučujeme průvlakové kotvy, ale pro kotvení blízko okraje lze volit i šrouby do betonu se šestihrannou hlavou. Pro kotvení patek používáme šrouby o průměru 8 pro otvory 10,5 mm a průměr 10 mm pro otvory 12,5 mm. Můžeme také použít nylonové hmoždinky a vruty se šestihrannou hlavou.

Konečnou variantou je chemická malta, nejvhodnější pro pevné patky s trnem. Závitové svorníky (nařezané závitové tyče) se pomocí chemické malty upevní do vyvrtaných otvorů.

Kotevní patky a jejich tvary

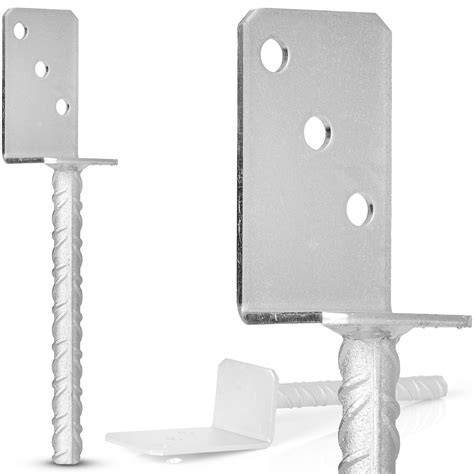

Typy kotevních patek zahrnují patky tvaru U, U s prolisem, L, T, a pilíře s deskou (pevná nebo posuvná výškově). Patka U je nejpoužívanější, dostupná pro trámky různých průřezů. Patka U s prolisem chrání spodní část trámku a zlepšuje vlhkostní odolnost. Patka L slouží pro rohové podpěry a skrytí patky. Patka T se zasouvá do drážky trámku a bývá neviditelná z pohledové strany; výška patky bývá nastavitelná pomocí matice. Patky pilíře s deskou umožňují výškové nastavení a vyžadují otvor pro patku pilíře v spodní straně.

Montáž okapových háků a kotvení do betonu

Montáž okapových systémů vyžaduje kalkulaci spádu a správné umístění háků. Minimální sklon žlabu je 0,5 %. Žlabové háky se vyřezávají do drážek v střešním záklopu. Poté se háky ohýbají dle vyznačených rysek a osazují do drážek; mezilehlé háky se propojí provázky, které pomáhají udržet linii. Pro čelní háky je postup podobný, ale bez nutnosti drážek a ohýbání.

Rozměry a rozteče: u hladkých sloupků 2,05 m, u vzorovaných 2,07 m. Dírky jsou hloubky a průměry dle průřezu a typu kotvy; pro většinu realizací postačí díra cca 40 cm v průměru. Následuje nasouvání desek mezi sloupky a jejich fixace cementovým lepidlem. Při svahu se vyřeší odskoky pomocí zubu vyřezaného do betonové desky.

Podrobný postup montáže a doporučené postupy uvádí, že nejčastěji se používají ocelové průvlakové kotvy a že chemická Malta je vhodná pro pevné patky s trnem. Pro kotvení zvolte správný průměr kotvy dle nosnosti a typu otvoru, vyvrtaného v betonu.

Další související prvky a praktické tipy

Vzhledem k různorodosti prostředí a aplikací lze uvažovat i o dalších typech háků a závěsných systémů. Hák s vrutem, stropní hák, napínací hák s metrickým závitem a hák na střešní krytinu slouží pro různá zatížení a uspořádání v domě či dílně. Tabulka shrnuje základní využití a nosnosti různých typů háků.

Podrobné ukotvení plotu lze řešit pomocí zemních vrutů a kotevních hrotů - pro lehké a dočasné konstrukce bez betonáže (altány, lehké pergoly). Zemní vruty zhutňují půdu a poskytují vysokou nosnost, kotvící hroty poskytují okamžité ukotvení. Při výběru typu zvažte nosnost a podmínky prostředí.

Žárové zinkování poskytuje silnější ochrannou vrstvu; galvanické zinkování je také široce používané. Povrchové úpravy ovlivňují odolnost a životnost v různých podmínkách.

Konec ukázky pokročilých postupů najdete v technickém návodu, který zahrnuje také poznámky k bezpečnosti a spolehlivému ukotvení v různých podmínkách.
