Spalinová cesta musí být navržena a provedena tak, aby za všech provozních podmínek bylo zabezpečeno bezpečná ruta odvádění spalin komínem nad střechu budovy. Aby komín zajistil bezpečný odvod spalin do volného ovzduší, musí být vyveden v dostatečné výšce nad střechou budovy.
U šikmých střech je to 650 mm nad hřeben, u plochých střech 1 m nad rovinou střechy nebo nad atikou. Kromě vlastní budovy ovlivňuje odvod spalin i zastínění ústí sousední budovou či jinou překážkou. Tato překážka se posuzuje do vzdálenosti 15 m; zastínění nesmí tvořit překážku v šířce větší než 30° nebo o výšce větší než 10°. Pokud není možné zajistit odvod spalin od spotřebiče přirozeným tahem, lze použít odtahové ventilátory montované nad ústím komína, nebo provozovat spotřebič paliv s nuceným odvodem spalin ventilátorem ve spotřebiči.
Ve druhém případě se musí použít komínová konstrukce s přetlakovou vložkou (tlaková třída P dle ČSN EN 1443). Nízko vyvedený komín sousední budovy může odvádět spaliny na pevné palivo, dochází však k obtěžování a znečišťování. Pro zajištění bezpečného a bezporuchového odvodu se provádí teplotní a tlakové výpočty; účinný tah je dán rozdílem teplot spalin v sopouchu a venkovní teploty a výškou komínu. Čím je teplota spalin vyšší a venkovní teplota nižší, a čím je komín vyšší, tím je tah lepší.
Největším problémem bývá ohřev teplé vody v průtokovém ohřívači vody na plyn v letním období, zejména v bytech v nejvyšším podlaží. Přívod vzduchu ke spotřebiči také významně ovlivňuje provoz; ve vyhlášce č. 268/2009 Sb. se řeší zastínění nových kovových komínů ve světlíku pro odvod spalin spotřebičů na plynná paliva stávajícím tělesem. Spalinová cesta odvede jen takové množství spalin, kolik vzduchu se do něj dostane ke spotřebiči; proto je nutné do těsných oken montovat automatické klapky na přívod vzduchu nebo zajistit vzduch pro spalování jiným způsobem, např. přívodním vzduchovým kanálem pod rošt krbové vložky.
- Po odsouhlasení orientační cenové nabídky navštíví technik místo realizace a může nabídku upravit na konečnou; tento příjezd technika je bezplatný.
- Základ komínu tvoří vybetonování pod zděné těleso napojené na hydroizolaci; půdorys musí být minimálně 50x50 cm u jednoprůduchového a 80x50 cm u dvouprůduchového komínu; hloubka základu minimálně 80 cm.
- Je nutné zkontrolovat minimální vzdálenost hořlavých materiálů od povrchu pláště komínu (ČSN 73 3150) a vyplnit prostor mezi pláštěm a konstrukcemi nehořlavou izolací; prostupy musí být ve svislé rovině.
- Podle podmínek na stavbě lze použít lešení, montážní plošinu, nebo jen kozami na střeše; tvárnice imitují vzhled cihel; varianty nadstřešní části mohou být fasádní tmel, obkladové pásky, nebo oplechování.
- Opláštění nadstřešní části může být levné i časově náročné; stojí za to posoudit výhody a nevýhody jednotlivých variant (cihlové efekty, nadstřešní tvárnice, nerezový nástavec) podle statiky.

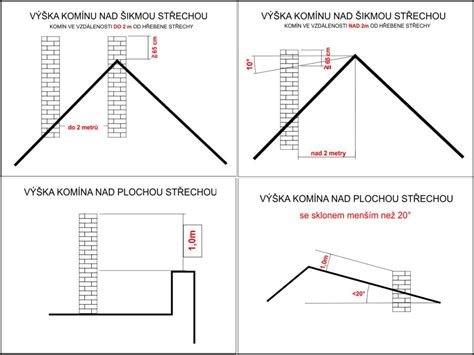

Revize spalinové cesty nového komínu bývá potřeba provádět revizním technikem; obvykle až po připojení spotřebiče, protože i připojení kouřovodu podléhá kontrole. Dotazy ohledně výšky komínu řeší norma ČSN 73 4201 a vyhláška č. 268/2009 Sb.; je závazná a stanovuje normové hodnoty pro výšku nad střechou a okolí. Příkladem je, že u ploché střechy s minimální výškou nad rovinou 1 m, a u šikmých střech s různými pravidly v závislosti na sklonu a vzdálenosti od hřebene.
Praktické odůvodnění výškových pravidel zahrnuje i závětrný úhel u sedlových střech: pokud je komín ve vzdálenosti >2 m od hřebene, lze komín snížit o závětrný úhel 10° a následně přičíst 65 cm nad hřeben. Teorie vyžaduje ověřování vzájemných vlivů na tah a množství odváděných spalin.
Nástavba nad plochou střechou má typicky vyústit 1 m nad rovinou střechy, a to i s ohledem na možnosti použití přetlakových systémů a ventilátorů s nuceným tahem. Při návrhu komínu je klíčové stanovení výšky nad střechou a výšky pro průchod konstrukcemi, aby se předešlo vzniku tepelného mostu a zajištění dostatečného tahu a bezpečného provozu.
Často kladené otázky a praktické dovysvětlení
Otázka: Je norma ČSN 73 4201 závazná? Odpověď: Ano, závaznost normy určuje vyhláška č. 268/2009 Sb.; výška komínu nad střechou a okolím je dána normovými hodnotami. V praxi to znamená, že při návrhu a realizaci spalinových cest je nutné dodržet tyto normy.
Otázka: Jak vyjádřit výšku pro specifické typy střech a umístění komínu? U plochých střech 1 m nad rovinou střechy, s ohledem na atiku; u šikmých střech různá pravidla podle sklonu a vzdálenosti od hřebene; u sedlových střech je základ 65 cm nad hřeben, s podmínkou do 2 m od hřebene a s možným závětrným úhlem 10° při větší vzdálenosti.
Každý projekt vyžaduje konkrétní výpočet spalinové cesty a spolehlivý návrh samotné konstrukce, včetně napojení spotřebiče a průchodů stěn a střech, aby nedošlo k teplotnímu mostu a k možnému zhoršení tahu. V praxi lze využít různé konstrukční varianty nadstřešní části, včetně obkladových pásků, cihelného vzhledu, nebo nerezového nástavce, vždy s ohledem na statiku a trvanlivost.
Praktické kroky instalace v novostavbě
- Projektová dokumentace a výběr systému; projektant zohlední výkon spotřebiče a typ paliva.
- Příprava základů a prostupů; vytvoření vhodných otvorů pro průchod stropem a střechou podle normy.
- Montáž komínového tělesa s vertikální osou; zajištění stability kotevními prvky.
- Napojení spotřebiče a vedení kouřovodu co nejkratší cestou s mírným sklonem.
- Zajištění čištění - čistící otvor a revizní dvířka na snadném přístupu.
- Zakončení nad střechou - minimálně 65 cm nad hřeben nebo podle ČSN 73 4201; komínová hlavice proti dešti.
- Revize komína autorizovanou osobou před uvedením do provozu.
Další důležité body zahrnují volbu vhodného systému (nerez, keramika, plast) podle typu paliva a kotle; pro kondenzační kotle je často vhodný plastový komín; pro vysoké teploty a různorodé provozní režimy se volí keramické nebo nerezové systémy s vhodnou izolací. Finální cena závisí na typu systému, výšce a složitosti montáže, včetně nákladů na projekt a revizi.
Rychlá orientace: typy systémů a jejich výhody
- Třívrstvý nerezový komín: izolace, rychlá montáž, nízká hmotnost, odolnost vůči kondenzátu.
- Ceramický komín: keramická vložka, betonový plášť, vysoká životnost a odolnost vůči teplotám.
- Plastový komín: vhodný pro kondenzační kotle, odolný vůči kyselému kondenzátu, lehká konstrukce.
Všechny uvedené systémy vyžadují správný návrh a dodržení normativních a certifikačních požadavků, aby byla zajištěna bezpečnost provozu a dlouhá životnost topného systému. Odborná spolupráce projektanta, kominíka a topenáře od počátku stavby výrazně usnadní dosažení optimálního řešení pro konkrétní podmínky a spotřebu paliva.
