Mechanicky zpevněné kamenivo (MZK) se v konstrukcích vozovek využívá jako spodní vrstva s cílem dosáhnout vysoké hutnosti a stability vrstvy. Tvoří jej směs několika frakcí kameniva o celkové zrnitosti 0/32 mm. Zrnitost směsi je předepsána v ČSN EN 13285 ed2 a v ČSN 73 6126-1 tak, aby bylo dosaženo nejvyšší hutnosti a stability vrstvy. MZK vzniká zhutněním nestmelené směsi kameniva nejčastěji frakce 0/32 bez použití tmelící složky. Podmínkou je ideální křivka zrnitosti drceného kameniva a správná dávka vody.
Základní princip a složení MZK
Podstatou je, že větší zrna musí v nestmelené vrstvě vytvořit pevnou kostru, zatímco menší zrna tvoří výplň a zajišťují propojení. Naprosto klíčové je rozdělení kameniva podle zrnité frakce a zkvalitnění hutnění, které zajišťuje dlouhodobou stabilitu konstrukce. Prachové složky vzniklé drcením strusky mají navíc hydraulické vlastnosti, proto časem dochází působením vlhkosti k tvrdnutí zhutněné vrstvy podobně jako při přimíchání cementu. Vrstvy MZK Destro jsou velmi stabilní a vylučují plastické deformace i v případě zvodněného prostředí. Využití MZK je výhodné, neboť neobsahuje tmelící složky a tedy je cenově úspornější. Destro vyniká vysokou stabilitou díky drsnosti povrchu a ostrým lomovým hranám částic výchozí suroviny.
Distribuce kameniva podle zrnitosti se provádí prostřednictvím systému sít a měření velikosti zrn. Zrnité frakce jsou označovány podle zrnitosti, například PDK 4/8 - přírodní drcené kamenivo s velikostí zrna 4-8 mm. Abbreviace používané v oboru zahrnují PDK, PTK, MZK, ŠD, GP a S-F. Produkty spadají pod nařízení EU No. 305/2011 a pro tyto výrobky se vydává Prohlášení o shodě (DoP). Pro jiné produkty platí Prohlášení o shodě výrobce podle příslušných českých zákonů a nařízení.
Vlastnosti a výhody MZK
- Vysoká stabilita vrstvy a odolnost vůči deformacím i při nerovnoměrném zpracování.
- Podmíněná pevnost v závislosti na správné zrnitosti a vodním obsahu.
- Snadná a cenově dostupná technologie bez tmelících složek.
- Vhodné pro spodní vrstvy konstrukcí vozovek a zpevněných ploch.
Normy, pojmy a praktické souvislosti
Normy ČSN EN 13285 ed2 a ČSN 73 6126-1 stanovují požadavky na zrnitost a hutnění nestmelené vrstvy kameniva. Do provozní praxe vstupují i další termíny z geotechniky a stavebnictví, jako je zpevněná hornina, zrnitostní charakteristiky a podmínky pro hydrostatické a hydraulické vlastnosti materiálu. Drcení a praní betonového kameniva a podmínky pro skladování MZK na skládce jsou popsány v souvisejících dokumentech.

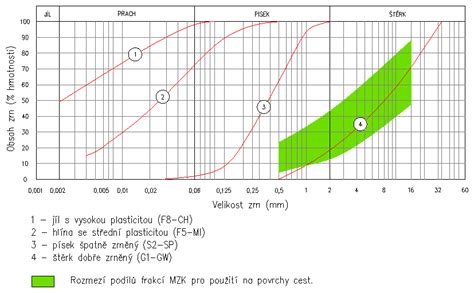

Vliv zrnitostního složení na hutnění a stabilitu
Vlastnosti povrchu MZK se odvíjejí od poměru smíchání jednotlivých zrn a jejich velikostí, od chemických vlastností horniny a od míry zhutnění a technologie pokládky. Menší objem jemných zrn znamená hrubší povrch s lepší propustností, ale vyšší riziko „vylámání“ zrn. Vyšší obsah jemných zrn naopak zhoršuje propustnost a zvyšuje riziko blátivosti.
Praktické ukázky a použití
Pro podkladní vrstvy vozovek a obslužných komunikací je MZK hlavně volba, která zajišťuje:- pevnou nosnou konstrukci s tloušťkou vrstvy odpovídající dopravnímu zatížení,- lepší drcení a hutnění bez tmelících složek, a tím i ekonomickou výhodu.
Základní stavební materiál pro nestmelené vrstvy je směs kameniva o zrnitosti 0/32 mm (někdy až 45 mm). Nosnou konstrukci tvoří větší drcená zrna, která tvoří pevnou kostru, a výplň tvoří prachová a písečná zrna, která vyplňují mezery mezi většími zrny.
Pro vyspělé konstrukce se používá i detaily jako hydrodynamické odvodnění, příčné svodnice, drenážní kanálky a pečlivé řešení podkladu a zemní pláně. Příčné spády komunikací jsou voleny obvykle 1,5-2 %, s cílem efektivně odvádět srážkovou vodu.
Technologie a výrobci
V současnosti jsou mlatové povrchy realizovány především od dvou specializujících se výrobců. Společnost TE GRA nabízí materiály pod názvy Plazadur, Kreskalit, Bergolit, Hydralit a doplňkové zpevňující přísady, které zlepšují soudržnost a odolnost. Společnost PARKDECOR dodává vlastní materiály s příslušnými vlastnostmi pro mlatové povrchy. Technologii hutnění po rozprostření vrstvy mlatu je třeba vyzkoušet a v některých případech je vhodné omezit vibrační hutnění, aby nedošlo k přetížení a snížení infiltrace vody.
Mechanicky zpevněné kamenivo (MZK) vzniká zhutněním nestmelené směsi kameniva, nejčastěji frakce 0/32, bez tmelící složky. Základní parametry pro nosnou konstrukci a hutnění jsou definovány normami, včetně podmínek pro skladování a manipulaci na stavbách. Důležitá je správná vlhkost materiálu a parabolická křivka zrnitosti, která zajišťuje optimální hutnění a stabilitu vrstvy.
Podloží a nosná konstrukce
Příprava podloží a nosných konstrukcí je klíčová stejně jako samotné MZK. Nosná konstrukce z drceného kameniva by měla být dimenzována podle očekávaného zatížení, s požadavky na správné odvodnění a minimalizaci vzniku deformačních poruch. Zemní pláně musí mít správný modul přetvárnosti a dobrý odvodnění, aby nedocházelo ke zvodnění a degradaci konstrukce.
Vrstva podkladu by měla mít dostatečný tlakový účinek a být vhodně odvodněná. Případy firemně specifických doporučení a konkrétní postupy pro pokládku a hutnění lze nalézt v technických normách a metodických materiálech jednotlivých výrobců MZK.
