Přehled o frekvenčních měničích a izolaci je klíčový pro správnou volbu, instalaci a provoz zařízení v průmyslových aplikacích. Frekvenční měič (VFD) mění frekvenci zdroje elektrické energie tak, aby odpovídala požadavkům konkrétního stroje, a zároveň zajišťuje řízení výkonu a otáček motoru. Zkráceně: sestává ze čtyř hlavních částí: usměrňovač, meziobvod, měnič a řídicí obvod.
Struktura a funkce frekvenčního měniče

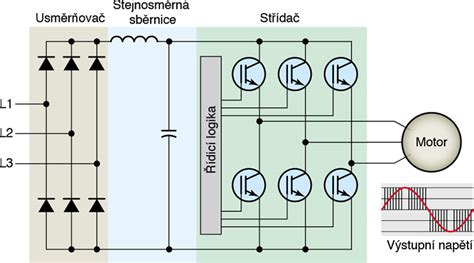

Threefázový frekvenční měnič, napájený 50 Hz, se v usměrňovači usměrní a vznikne zvlněný stejnosměrný proud. Usměrněný proud je v meziobvodu stabilizován filtry, cívkami a kondenzátory. Měnič je poslední částí před motorem, kde je výstupní napětí přizpůsobeno napájení motoru.
Pulzní frekvence a její dopad hrají důležitou roli: vyšší pulzní frekvence vede k hladším tvarům proudů a lepšímu chování motoru při regulaci. Na napájecí frekvenci je modulovaná vysokofrekvenční pulzní frekvence, která vlivuje výstupní tvar napětí a proudu.
Vliv na izolaci motoru a ochrana ložisek
V obvodu elektromotoru existují kapacitní složky, které se chovají jako kondenzátory a ovlivňují impedanci Z = 1/(2f p C). Ochrana proti ložiskovým proudům je klíčová: moderní motory jsou často upravené pro práci s frekvenčním měničem, vinutí a izolace bývají zesílené a ložiska častěji izolovaná. Dlouhodobé zkušenosti ukazují, že ložiska trpí, když efektivní hodnota hřídelového napětí překročí 200-250 mV. Proto je nutné dodržovat doporučení výrobců a správné pospojování neživých částí a jejich uzemnění.
Pro minimalizaci problémů je vhodné na straně hřídele použít kartáče pro uzemnění stavu a izolovanou spojku, pokud je motor zapojený do více zařízení. V některých konfiguracích je nutné pečlivě řešit izolaci ložisek a nadstavbu spoji, aby se rozdělený obvod opět odizoloval.
Řízení frekvenčního měniče
Existují různé typy řízení: skalární, vektorové (bez snímačů nebo se zpětnou vazbou), přímé řízení toku a momentu motoru a další.
- Skalární řízení (V/Hz): výstupní napětí je řízeno kmitočtem a tok zůstává přibližně konstantní i bez zpětné vazby.
- Vektorové řízení: ruší vazbu mezi složkami proudu vytvářejících magnetizační tok a moment, používá náhradní obvod a signály zpětné vazby otáček.
- Přímé řízení toku a momentu: hysterezní řízení ("klouzavý režim"), bez modulatoru, každé zavření spínače se zohledňuje samostatně.
Všechny tři metody lze použít pro aplikace s konstantním momentem i pro aplikace, kde se moment zvyšuje s otáčkami (například odstředivá čerpadla či ventilátory).
Izolátor signálu a jeho role
Izolátor signálu chrání podřízený signálový systém před vlivy nadřazeného systému a zlepšuje elektrickou izolaci mezi vstupem, výstupem a napájením. Hlavní funkcí je transformace a izolace signálu, aby byl potlačen šum a rušení, a současně aby byla zachována nezávislost obvodů. DIN lišty představují praktický způsob instalace, izolátoru signálu odolává šumu z frekvenčního měniče a vysokofrekvenční pulzní rušení a zajišťuje bezpečný provoz PLC/DCS vstupů a výstupů.
DC-DC měniče a jejich role v solárních systémech
Solární články produkují stejnosměrný proud a DC-DC měniče jej přeměňují na stabilní výstupní napětí pro další použití. PWM (pulzně šířková modulace) je hlavní režim řízení v DC chopperu a umožňuje měnit průměrné napětí na zátěži změnou pracovní doby řízené cyklicky. Obvody mohou zahrnovat LC filtry pro vyhlazení pulzů.
Řešení problémů izolace v moderních provozech
V moderních průmyslových provozech se často používají pohony s frekvenčními měniči a další aplikace s usměrňovači a měniči. Moderní polovodičové prvky mohou generovat rušivé signály, na které starší hlídače izolačního stavu nereagují správně. Z tohoto důvodu je nutné vybírat hlídače izolačního stavu s ohledem na typ sítě, napětí, frekvence a charakter instalovaných spotřebičů. Při modernizaci linky mohou nové zařízení vyvolat falešné poplachy, pokud jsou měřicí metody nevhodně zvoleny.
Moderní hlídače izolačního stavu a pravidla instalace
Aktivní měřící metody monitorují izolační odpor IT soustavy. Důležité parametry zahrnují typ sítě (AC/DC), jmenovité napětí, frekvence, charakter spotřebičů a rozptylovou kapacitu v síti. Často platí, že instalace by měla být co nejblíže zdroji a v jedné izolované soustavě by měl být jen jeden hlídač izolace. Při modernizacích je třeba zajistit, aby měření nebyla ovlivněna jinými zařízeními nebo vazbemi mezi obvody, které by mohly zkreslit hodnoty izolačního odporu.
Další potíže vznikají při monitoringu v kontextech s UPS a frekvenčními měniči: měření impedance smyčky může být ovlivněno režimem UPS nebo dalšími konstrukčními prvky. Ochrana před nebezpečným dotykem bývá řešena pomocí jistících prvků a ochranných obvodů, které tvoří impedanční smyčku mezi zdrojem, krajním vodičem, krytem a zemí. Při poruše se tyto prvky aktivují a zajišťují vypnutí obvodu.
Praktické tipy pro použití frekvenčních měničů a izolaci
Pokud používáte frekvenční měniče s vysokým výkonem, doporučuje se použití tlumivky a externích EMI filtrů podle výkonu. Pro výkony nad 15 kW se často používají externí filtry; brzdné odpory jsou běžné do 15 kW. Pro vyšší výkony je nutné využít externí brzdovou jednotku. Na straně řízení je možné využít analogové napětí na vstupu, frekvence definované řízením S3/S4 nebo řízení pomocí PID regulátoru s externím potenciometrem.
V moderních provozech je důležité správně vybrat a nastavit hlídač izolačního stavu vzhledem k síti (AC/DC), jmenovitém napětí a možnosti výskytu nízkých či vysokých kmitočtů, charakteru instalovaných spotřebičů a hodnotě rozptylové kapacity v síti.
