Podlahové topení je oblíbený způsob vytápění v novostavbách i rekonstrukcích. Správná příprava podkladu, dilatace a volba skladby podlahy jsou klíčové pro dlouhodobý komfort a bezproblémový provoz. Níže uvedený postup vychází z důkladně popsaných technických doporučení a praktických návodů pro teplovodní i elektrické systémy.
Veškerá nezbytná izolace a dilatace
Podlaha v celé místnosti musí být pokryta izolační vrstvou - polystyrenem. Tloušťka izolace v obytných místnostech ležících nad nevytápěnými prostory se doporučuje 8-10 cm, v místnostech nad vytápěnými prostory 3-5 cm. Na poslední vrstvu izolace položte separační, reflexní či izolační fólii; fólie slouží k ochraně izolace proti protečení potěrové vody a pomáhá šíření tepla. Dilatační pás se připevňuje po celém obvodu každé místnosti, kde bude instalováno podlahové topení, a plní roli dilatace mezi potěrovou deskou a zdmi budovy.
Rohy místnosti je nutné kopírovat co nejpřesněji. Rohy a obvody by měly respektovat typ podlahy i tepelné nároky. U rohových a obvodových oblastí je důležité zajistit pevné utěsnění prostoru mezi dilatační izolací a polystyrénem.
Montáž potrubí a fixace

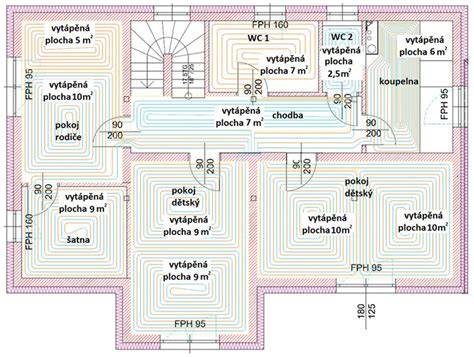

Potrubí se instaluje na folii a fixuje pomocí příchytek. Pro klasický polystyren doporučujeme použít příchytky typu U80L - jednoduše fixují potrubí do polystyrenu a zabraňují vytažení. Vodicí lišta se kotví na vrchní vrstvu izolace - buďto ke značnému upevnění, nebo samolepem. Jednotlivé okruhy se instalují dle předem připraveného plánu uložení potrubí. Potrubí se pokládá rozvíráním z cívky a zaklesává se do vodících drážek lišty. Po ukončení ukládání začíná rozvod potrubí od obvodové zdi ke středu místnosti; nejbližší vzdálenost potrubí od zdi je 15 mm. Pro vyrovnání rozteče se v celé místnosti využije postup s roztečí 200 mm, kdy střed místnosti je obsazen roztečí 400 mm a po otočení o 180° se rozteč zopakuje.
Konec potrubí se napojí na rozdělovač. Rozdělovače umožňují distribuci tepla do jednotlivých okruhů; na jeden rozdělovač lze připojit zhruba 10-12 topných okruhů. Před zatlačením do skříňky trubku ohněte do požadovaného tvaru a ujistěte se, že konec bude správně vyvážen a pevně ukotven.
Kontrola a zkoušky
Všechny okruhy podlahového topení musí být po instalaci odzkoušeny z hlediska těsnosti a úniku pomocí tlakové vody. Každý okruh se naplní a dokonale odvzdušní. Tlaková zkouška pro teplovodní topení by měla být prováděna při tlaku 3-6 bar po dobu 24 hodin, s přesností měření 0,1 bar. Zkušební tlak nesmí klesnout o více než 0,1-0,25 bar a nesmí docházet k netěsnostem. Při nanášení lité podlahy je nutné udržovat kontrolní tlak neprodyšnosti na úrovni minimálně 3 bar.
Podlahy je třeba po instalaci nejprve důkladně odvzdušnit a poté je možné začít s litím potěru. Před montáží je důležité zajistit, že vlhkost cementového potěru nepřesáhne 1,8 % CM. Elektrické podlahové topení má obdobný náběh - začíná se na pokojovou teplotu a postupně se zvyšuje až na doporučené hodnoty. Náběh by měl být prováděn tak, aby nedošlo k problémům s odpařením vlhkosti a nižšímu kontaktu potrubí s potěrem.
Volba skladby podlahy a materiálů
Podle typu vytápění se volí vhodná výška betonu a skladba potěru. Pojďme si shrnout hlavní typy betonu pro podlahové topení:
- Litý beton - rychlá instalace, nutnost koupě přímo v betonárně.
- Litý anhydritový potěr - levnější, menší tloušťka vrstvy.
- Beton ze zavlhlé směsi - nejlevnější varianta, pevnost postačující pro rodinné domy, pokládka ve více krocích.
Minimální tloušťka betonu na podlahové topení by měla být 35 mm; u izolační desky se doporučuje tloušťka 30-50 mm a nad ni minimálně 50 mm betonu. U použití podlahové krytiny se vyzdvihuje rovnoměrný rozptyl tepla a co nejnižší tepelný odpor podlahy. V ideálním případě dlažba poskytuje nejnižší tepelný odpor a zvyšuje účinnost systému.
Nášlapná vrstva a volba krytiny
Nášlapná vrstva musí mít co největší propustnost tepla, aby teplo z podlahy co nejefektivněji proudilo do místnosti. Maximální doporučený tepelný odpor podlahové krytiny je 0,15 m2K/W. Dřevěné parkety mohou být použity, avšak vyžadují precizní zpracování a často vyšší nároky na instalaci a stabilitu dřeva. Koberce a textilní krytiny mohou mít vyšší tepelný odpor, proto je nutné ověřit jejich vlastnosti a tepelnou rezistenci před volbou pro podlahu s podlahovým vytápěním.
Při rekonstrukci je možné volit tenkostěnné systémy, které minimalizují stropní a podlahové nároky. Například systém Kermi x-net C15 bez izolace umožňuje extrémně nízkou tloušťku podlahy (méně než 2 cm) a demoliční práce nemusí být nutné. Při kombinaci s koupelnovým radiátorem lze zamezit nutnosti dalšího otopného okruhu a regulace topení zůstává centralizovaná.
Projektová dilatace a technické detaily
Projektant by měl navrhnout dilatační pole podle finální podlahové krytiny a konkrétních podmínek stavby - zvláště pokud je v domě více okruhů. Rozteče potrubí, fixace a způsob napojení na rozdělovač musí být provedeny podle doporučení výrobců systémů, aby nedošlo k teplotním šokům a změnám roztečí. Při instalaci je důležité dodržet minimální odstup 3 cm mezi topnými kabely a zajistit jejich správnou fixaci, aby trubky nebyly volné a nepoškozovaly potěr.
Pokud používáte suchý montážní systém, lze instalaci urychlit a zkrátit dobu schnutí, avšak suchý systém vyžaduje pečlivou volbu desek a teplovodivých plechů. Při mokrém potěru je vhodné počkat na plně vyzrálý potěr a vyřešit dilataci, zvláště u podlahových systémů s více okruhy.
Spuštění a provoz podlahového vytápění
Spuštění podlahového topení je nutné provádět postupně po kompletním vyzrání potěru. U elektrického topení se náběh provádí podle teploty v místnosti a teploty podlahy a je řízen termostatem a podlahovou sondou. U teplovodního topení začínáme na teplotě podlahy max. 20°C a postupně zvyšujeme podle plánu topení až k doporučeným hodnotám. Náběh je nutné provést pomalu, aby došlo k rovnoměrnému rozptýlení tepla a zabránilo se vzlínání vlhkosti.
Po náběhu se doporučuje postupně snižovat spotřebu a dodržovat vyrovnané proudy tepla po celé ploše. Po uvedení do provozu není obvykle potřeba další zásah do systému, pokud byla skladba navržena a instalována dle norem a s ohledem na tepelnou pohodu a spotřebu energie.
Vizuální pomůcky a doplňující materiály
Vizualizace a ilustrace často pomáhají pochopit rozvržení trubek, dilatační pásy a rozmístění okruhů. Zvažte doplnění článku o diagramy roztečí potrubí, ukázky dilatačních pásů a schematické znázornění vrstvy izolace a potěru.
Tabulka: Přehled skladby podlahového systému (souhrn z textu)
| Prvek skladby | Popis | Praktické poznámky |
|---|---|---|
| Izolace | Polystyren, tloušťka 8-10 cm (nad nevytápěnými prostory) / 3-5 cm (nad vytápěnými prostory) | Minimalizuje tepelné ztráty |
| Dilatace | Obvodový dilatační pás, 8-10 mm, v každé místnosti | Zabraňuje praskání potěru |
| Fólie | Separace/izolační fólie pod potěrem | Ochrana proti protečení vody, usnadnění montáže |
| Potrubí | Polybutenové trubky, fixace příchytkami | Fixace pro rovnoměrné teplo |
| Rozdělovač | Distribuce tepla, max 10-12 okruhů na jeden | Správné napojení pro vyvážené rozvody |
| Potěr | Litý beton / anhydrit / zavlhlá směs | Min. tloušťka 35 mm; vyzrání 4-6 týdnů |
| Nášlapná vrstva | Materiál s nízkým tepelným odporem | Max. tepelný odpor 0,15 m2K/W |
| Krytina | Dlažba, vinyl, parkety, textil | Vyberte dle tepelných odporů a komfortu |
Rychlost a efektivita pokládky
V praxi lze u montážního týmu položit podlahové topení poměrně rychle: přibližně 150 m2 za jeden den spolu se systémovými deskami, dilatačními pásy, spoji a napojením rozdělovací skříně. Pokládka suchým systémem je rychlejší, mokrý potěr vyžaduje delší dobu schnutí a vyzrání.
Závěr bez shrnutí
Podlahové topení na beton vyžaduje důslednou přípravu podkladu, správnou dilatační ochranu, pečlivé vedení potrubí a přesné napojení na rozdělovače. Důkladný náběh, testy pro těsnost a správně zvolená skladba podlahy zajistí rovnoměrné rozvádění tepla a dlouhou životnost systému.
