Vadí vám hluk z jiné místnosti? Je-li to hluk padajících předmětů, vibrace kroků atd. nad vámi, jde o tzv. kročejový hluk. Kročejová izolace neboli zvuková izolace stropu se používá v patrech. Využívá se vícevrstvá technická-vyrovnávací vrstva, ale také polystyrenové desky, které slouží k vyrovnání a překrytí technických rozvodů. Kročejový hluk ideálně tlumí například minerální vlna, která je sice dražší, ale má vynikající tlumící vlastnosti, ale taká vám poskytne lepší zvukovou izolaci. Dále se používá elastifikovaný kročejový polystyren. Méně často se používá mirelon. Zpravidla je volený na místa, kde nelze například kvůli nízkým stropům či mnohým rozvodům v podlaze používat klasickou kročejovou izolaci.
05. 11. Kročejový hluk je zvuk, který vzniká při chůzi nebo jiných pohybech po podlaze. Tento typ hluku může být velmi rušivý, zejména v bytových domech nebo v prostorách s více patry. Hluk se šíří přes konstrukci budovy a může být slyšet v místnostech pod zdrojem hluku.
Jedním z nejdůležitějších kroků je výběr podlahového materiálu, který má dobré akustické vlastnosti. Při instalaci nové podlahy je vhodné použít speciální akustické podložky, které pomáhají tlumit zvuky vznikající při chůzi. Tyto podložky se umisťují pod podlahovou krytinu a mohou významně snížit kročejový hluk. Použití kvalitní zvukové izolace mezi podlahovými vrstvami nebo v konstrukci stropu může také pomoci snížit šíření kročejového hluku. Materiály, jako je minerální vlna jsou výborné k tepelné izolaci a dokáží utlumit i kročejový hluk. Pokud tedy rekonstrukci berete z gruntu nebo plánujete novostavbu, určitě tento jev nepodceňte a zaměřte se na jeho eliminaci před zaklopením podlah (nebo stropů).
Při částečné nebo rychlé rekonstrukci a nemožnosti odstranit samotnou příčinu nadměrného kročejového hluku pomocí kvalitní a dostatečné izolace, se zaměřte na výběr vhodné a dostatečně silné podlahové krytiny. Pro dosažení nejlepších výsledků je doporučeno svěřit instalaci podlahy odborníkům, kteří mají zkušenosti s akustickými řešeními. Potřebujete poradit s výběrem nebo zkonzultovat řešení pro váš projekt? Jsme tu pro vás a ochotně poradíme.
Kročejová izolace: základní principy a klíčové parametry
Kročejová izolace je pojmenování zvukové izolace podlahy proti hluku od chození, dupotu, posouvání stoliček, zkrátka hluk, který vzniká při přímém kontaktu s podlahou. Právě tato část podlahy je často podceňovaná, řešená nevhodnými materiály nebo je realizovaná nevhodnou technologií. Běžné izolace, hlavně tepelné, mají problémy hlavně kvůli zvuku s nízkou frekvencí a nedokáží daný hluk dostatečně eliminovat. Dupot, buchot, chůze, to jsou přesně zvuky s nízkou frekvencí. Účinnost materiálu nezávisí na tloušťce materiálu, ale na jiných vlastnostech jako je hlavně dynamická tuhost.
Cílová tloušťka kročejové izolace pod potěr by měla být mezi 5-10 mm. Zbytečně tlusté běžné materiály (minerální vata, polystyren) v tloušťce 30-50 mm nám zbytečně zvyšují výšku podlahy. Certifikovaný útlum našich materiálů je v konstrukci až ΔLw = 35 dB, při Ln,w=43 dB! což vysoce překračuje stavební normu. Čím je tato hodnota Ln,w nižší, tím má podlaha/strop vyšší kročejovou neprůzvučnost. Při hodnotě pod 50 dB už můžeme hovořit o velmi dobře odhlučněné podlaze. Všechna naše měření jsou v rozsahu Ln,w = 38 dB až 52 dB!
Při srovnání materiálů je vhodné použít ukazatel ΔLw, tedy index zlepšení kročejového hluku po úpravě. Při těžkých podlahách (betonových) se běžné materiály (např. z minerální vaty) pohybují na úrovni ΔLw 23-27 dB. Naše materiály ΔLw 26-35 dB. Čím nižší hodnota, tím účinnější kročejová izolace, u nás pouze 3,17 MN/m³! Běžné materiály 10-50 MN/m³. Kročejová izolace musí být měkká, ale i tuhá pro dosažení dobrých hodnot dynamické tuhosti.
Pro porovnání, desky z minerální vaty by přesahovaly při 75 m2 výšku 4 m, což představuje značné úspory i na skladování a přepravu materiálu. Jaké máte možnosti vyrovnání podlahy při běžných materiálech jako je POLYSTYRÉN nebo MINERÁLNÍ VATA, pokud máme na podlaze rozvody nebo elektroinstalaci? V podstatě žádné, jsou to pevné desky bez elastických vlastností, podlahu musíte vyrovnat mokrým procesem (potěr) a zvýšit její tloušťku. Alternativně lze vyřezat do desek otvory na rozvody, avšak tím kompletně zničíte účinek kročejové izolace. Vyřezání nedoporučujeme, pokud nechcete řešit problémy při kolaudaci objektu. Naše pásy tento problém vyřeší, krásně se přizpůsobí výškovým rozdílem a zachovají si svoje vlastnosti.
Materiály INSULCO mají extrémně nízkou deformaci v čase, za 6 měsíců se zdeformují max o 10 procent, minerální vata až 25 procent. Náš materiál si i v čase zachovává svoje vlastnosti, což je velmi důležitá vlastnost. Jedině gumové izolace překonávají INSULCO materiály v deformaci, na druhé straně selhávají v ostatních vlastnostech.
Pro koho je kročejová izolace vhodná a kdy ji zvolit
Pokud jste hluční (dupot, kroky) a máte rádi své spodní sousedy, kročejová izolace ve vaší podlaze je ideální řešení. Pokud slyšíte kroky, buchot horního nebo spodního souseda, kročejová izolace je vhodná, protože zabraňuje šíření hluku přes podlahu a stropy. Investice do kvalitní izolace se v průběhu životnosti stavby vrací v podobě eliminace reklamací a zvýšení tržní hodnoty nemovitosti.
Ochranu proti šíření kročejového hluku musí zajišťovat správně navržená a provedená konstrukce domu. Pro kročejovou neprůzvučnost mezi byty norma zavádí dvě třídy zvýšené zvukové izolace bytu (TZZI I a TZZI II). K kročejovému hluku se vztahují i konkrétní doporučení pro okraje a terčení okolo stěn a obvodové pásy.
Např. v projektech, kde je problém s průnikem hluku stropem z horního bytu do spodního, bývá řešení otázkou dodání pružných obvodových podlahových pásů a správné napojení podlahových vrstev. Příklady z praxe ukazují, že odstraňování bočního přenosu hluku často začíná odstraněním průhybu a úpravou napojení mezi dlažbou a stěnou, případně mezi nášlapnou vrstvou a stěnou.
Materiály a jejich srovnání pro kročejovou izolaci
Na skladě jsou různé varianty: kročejová izolace pod potěr (9 mm, 6 mm), kročejová izolace pod parkety nebo pod dlažbu; minerální vata nebo elastifikovaný polystyren. Pásy INSULCO, Insulit Bi+9K, Insulit 4+2 a InsulParq 2+Kočejová izolace pod parkety jsou uvedeny jako konkrétní produkty s různými tloušťkami a ΔLw. U plovoucích podlah existuje široké spektrum podle tloušťky a zatížení, s rozdíly v dynamické tuhosti a stlačitelnosti.
Rozdíly mezi minerální vlnou a kročejovým EPS spočívají především v tom, že MW často poskytuje vyšší ΔLw při nízkém zatížení, ale EPS nabízí nižší hmotnost, lepší zpracovatelnost a stále dostatečnou izolaci při větší tloušťce i při vyšším zatížení. U EPS FLOOR 4000 a 5000 lze dosáhnout kročejového útlumu až kolem 30-31 dB při tloušťkách 30-40 mm a zatížení až 4-5 kN/m². Minerální vlna (desky N, T-N, T-P, TDPT) nabízí vysoké hodnoty ΔLw zejména u měkčích desek při nízkém zatížení, ale vyžaduje pečlivé zajištění napojení po obvodu a stykových pásů.
Pro technickou praxi je důležité posuzovat dynamickou tuhost s′, tloušťku vrstvy, hmotnost nosné desky a správné oddělení podlahy od stěn. Isover uvádí rozdíly mezi těžkou a lehkou plovoucí podlahou a zdůrazňuje, že pro lehké plovoucí podlahy má nižší akustickou izolaci, zatímco těžké plovoucí podlahy ji zlepšují. U podlah s vytápěním se kročejová izolace řeší s ohledem na provozní zatížení a kompatibilitu s potěrem.
Pokud jde o technickou výkonnost, je důležité, aby kročejová izolace kopírovala podlahu, aby se minimalizovaly takzvané akustické mosty. Pro obvod stěn a styku s stěnami bývají doporučovány pružné obvodové pásky. Isover uvádí, že zlepšení kročejové izolace u podlah podmíněno použitím podlahových pásů Isover N/PP, zatímco EPS FLOOR 4000 vyžaduje obvodové pásky kolem napojení se stěnou.
Praktické závěry z porovnání a doporučení pro starou zástavbu

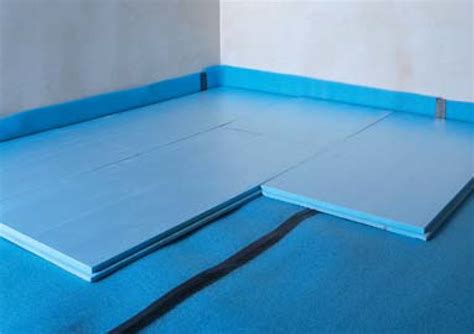

V starších bytech s konstrukcemi stropů je často klíčové zvolit kombinaci materiálů a tlouštěk, která minimalizuje vizuální a instalační náklady, ale zároveň zajistí adekvátní kročejovou izolaci. Příkladem je kroková izolace pod potěr v tloušťkách 6-9 mm s vyrovnáním podlahy pod rozvody a s pružnými obvodovými pásky. Pro větší výškové rozdíly lze použít elastifikovaný EPS nebo pásy INSULCO a doplnit je o potěr s vhodnou tloušťkou.
- Pečlivé posouzení skladby stávající podlahy a stropu spolu s rozvody a instalacemi.
- Volba materiálu podle požadovaného ΔLw a zatížení - EPS FLOOR 4000/5000 pro lehké, EPS T650 pro podlahy s vytápěním, minerální vlna pro vyšší akustický výkon při nízkém zatížení.
- Správné napojení po obvodu a těsné oddělení od stěn pro minimalizaci bočního přenosu hluku.
- Instalace provedená odborníky s ohledem na zpracování a geometrii vrstvy, aby nedošlo k deformaci a narušení roznášecí vrstvy.
Při výběru je důležité konzultovat technické listy produktů a ověřené hodnoty útlumu hluku. ČSN 73 0532 a EN ISO 717-2 poskytují normativní rámec pro kročejovou neprůzvučnost mezi místnostmi, a proto by měla být rekonstrukce navržena tak, aby vyhověla těmto standardům. Investice do kvalitní izolace se v průběhu životnosti stavby vrací eliminací reklamací a zvýšením tržní hodnoty nemovitosti.
Video ukázka rekonstrukce podlahy v podkroví na chalupě pomocí kročejové izolace
Zateplení lehké plovoucí podlahy akustickou izolací ROCKWOOL
Pod jaké povrchy se pokládá kročejová izolace? Jaké materiály se používají pro kročejovou izolaci? Na jaké parametry se u kročejové izolace zaměřit? Co je to cílová tloušťka kročejové izolace? Co je akustický útlum kročejové izolace? Jaký má vliv dynamická tuhost na kvalitu kročejové izolace? Jako hraje roli hmotnost kročejové izolace? Proč je důležité, aby kročejová izolace dobře kopírovala podlahu? Co je deformace kročejové izolace v čase a jak ovlivní kvalitu izolace?
V průběhu projekčního procesu je důležité zohlednit i realitu staré zástavby: podlahy s rozvody, nízké stropy a nutnost minimalizovat výšku podlahy. Podle zkušeností z praxe je vhodné volit tloušťky v rozmezí 5-10 mm pro potěrové systémy, u minerální vaty orientačně 25 mm, u gumových izolací až kolem 6 mm a u PE pěn 5 mm. Dynamická tuhost by měla být navržena tak, aby byla dostatečně pružná pro izolaci a zároveň stabilní během betonáže a provozu.
Jakmile dojde k rekonstrukci, investice do správné kročejové izolace se vyplatí - zlepšuje akustický komfort, snižuje průnik hluku mezi patry a přispívá k vyšší hodnotě nemovitosti. U starších domů a mezonetů se vyplatí poradit se s odborníky a zvolit řešení, které zohlední specifika dané konstrukce a typ podlahy.
