Keramické fasády jsou chytrým způsobem, jak zabránit úniku 25-40 % energie, a to za velmi příjemnou pořizovací cenu. Sháníte vhodný fasádní obklad na váš dům? A už jste slyšeli o odvětrávaných keramických fasádách? Že ne? Nabízíme vám keramické obklady jménem Tempio a to v přírodní a nebo glazované úpravě. Obklady Tempio FH zahrnuje všechny výhody keramických obkladů a je dodáván v glazurované, i v přírodní úpravě. Nabízíme obklady ve výškách 200-350 mm a délkách 0,5-1,5 m. Tento typ fasádního obkladu disponuje tloušťkou 16 mm. Profil je oboustranný. Obklad je zezadu držen hliníkovým roštem, který zabraňuje případnému pádu. Otevřené spoje zlepší základní ventilaci fasády. Avšak největší předností této fasády je její velmi jednoduchá instalace a díky menší tloušťce také její váha. Tempio profil FS nabízí více variant tloušťky profilu a to 24, 30 a 40 mm. Tloušťka tohoto profilu zajišťuje odolnost proti nárazu. Frontek je špičková odvětraná keramická fasáda, která dokonale spojuje nejnovější technologické inovace s vytříbeným estetickým designem. Díky pokročilým technologickým postupům jsou keramické obklady Frontek nejen extrémně pevné, ale také lehké, což usnadňuje jejich instalaci a minimalizuje zatížení konstrukce budovy. Co dělá Frontek skutečně výjimečným, je jeho unikátní jádro z dutin. Zdarma Vám pomůžeme s výběrem Poradíme, zaměříme, dodáme a odborně namontujeme. Objevte kolekci fasád FRONTEK!
Složení a výběr provětrávané fasády
Provětrávané fasády mají vynikající tepelněizolační vlastnosti a minimalizují riziko vzniku plísní v interiéru, ke kterému dochází často právě u zateplení běžnými kontaktními systémy. U těch se totiž vlhkost drží v konstrukci, nemá se kudy dostat ven a proniká hluboko do zdiva. Uvědomte si, že odvětrávaná fasáda se skládá ze tří hlavních částí. Konkrétní způsob uchycení keramických nebo kamenných obkladů závisí na typu použitého závěsného systému. Systémy jsou navrženy tak, aby jejich komponenty byly co nejméně viditelné a nenarušovaly dojem celistvé plochy. Konkrétní úchtný systém je třeba vybrat s ohledem na formát obkladů, zatížení, požadovanou šířku spáry i způsob vzájemného propojování. Dlaždice se totiž mohou u některých systémů i vzájemně překrývat a vytvářet zajímavý optický efekt.

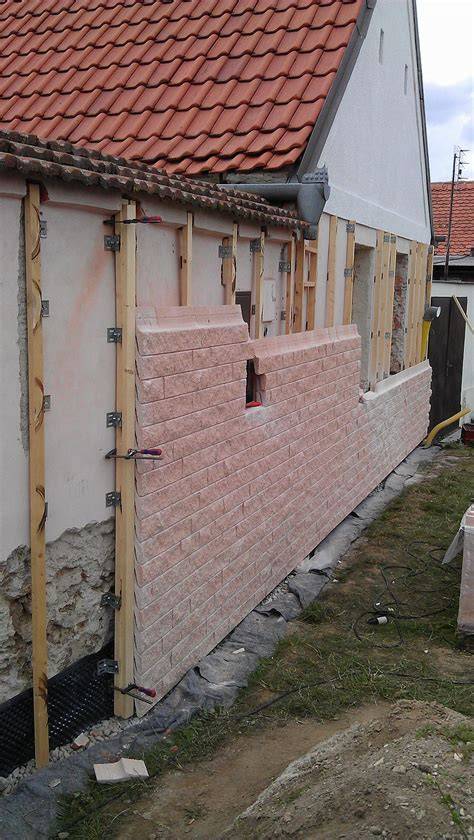

Pro docílení správné funkce odvětrání vodních par se první rošt (připevňovaný k nosné stěně) ukládá ve vodorovném směru. Pokud je požadován svislý obklad, použije se křížový rošt, aby byla zaručena správná funkce odvětrání. Rošt, na který se upevňuje vnější obklad, musí být impregnován proti dřevokaznému hmyzu a hnilobě. Při kotvení držáků nosných roštů je třeba pamatovat na statické zatížení. Kotvení držáků roštů provětrávané fasády je potřeba věnovat zvýšenou pozornost. Kotvení doporučujeme řešit případ od případu. Je potřeba vědět, že kotvení v děrovaných cihlách je omezeno pouze na statická zatížení. Dovolené tahové namáhání cihelných děrovaných bloků se pohybuje od 0,2 do 3,0 kN a nelze do nich zachycovat dynamické síly!
Na trhu je dostatek vhodných, spolehlivých technologií a materiálů pro tento případ kotvení. Otvory pro kotvení a uchycování klasických hmoždinek se vždy vrtají vrtačkou bez příklepu. Pro vrtání do zdiva se používá spirálový vrták s válcovou stopkou osazený na břitu tvrdokovem (SK plátkem). Způsob uchycení (kotvení) závisí na hmotnosti a druhu uchycovaného roštu, typu držáku roštu a druhu obkladu. Počty kotev, jejich rozmístění řeší projektant v kotevním plánu roštu provětrávané fasády.
Modely keramických obkladů a jejich kotvení
Nabízíme keramické obklady jménem Tempio a to v přírodní a nebo glazované úpravě. Obklady Tempio FH zahrnují všechny výhody keramických obkladů a jsou dodávány v glazurované, i v přírodní úpravě. Nabízíme obklady ve výškách 200-350 mm a délkách 0,5-1,5 m. Tento typ fasádního obkladu disponuje tloušťkou 16 mm. Profil je oboustranný. Obklad je zezadu držen hliníkovým roštem, který zabraňuje případnému pádu. Otevřené spoje zlepší základní ventilaci fasády. Avšak největší předností této fasády je její velmi jednoduchá instalace a díky menší tloušťce také její váha. Tempio profil FS nabízí více variant tloušťky profilu a to 24, 30 a 40 mm. Tloušťka tohoto profilu zajišťuje odolnost proti nárazu.
Frentek je dalším příkladem provětrávané keramické fasády s unikátním jádrem z dutin, která kombinuje pevnost, nízkou hmotnost a usnadňuje instalaci. Frontek nabízí více než 80 povrchových úprav a širokou škálu texturovaných či objemových řešení, včetně NATURE, SOFT NATURE, TEXTURE, WOOD a dalších. Dále je v nabídce COLOUR a METALLIC s možností velkoformátových kusů XXL.
Hydrotect je speciální povrch keramických desek s fotokatalytickou vrstvou, která zajišťuje antibakteriální účinky a samočisticí schopnosti oplachem deštěm. Fotokatalyzátor na bázi titaničitého oxidu (TiO2) aktivuje reakci světla, kyslíku a vlhkosti a pomáhá rozkládat mikroorganismy a urychluje samoléčbu povrchu. Hydrotect zvyšuje estetiku i hygienu fasád a šetří údržbu.
Kotvení a upevnění fasádních desek
Upevnění fasádních desek KerAion se provádí pomocí háčků "K8" z nerezové oceli. Háčky se s hliníkovou spodní konstrukcí spojují nýty z nerezové oceli. Aby se zabránilo bočnímu posunu a nucenému namáhání při měnící se zátěži působené větrem, jsou fasádní desky měkce uloženy. Upevnění fasádních desek KeraTwin K15/K18 se provádí pomocí háčků "KT" z nerezové oceli, umístěných v průběžných štěrbinách na bocích fasádních desek. Háčky se s hliníkovou spodní konstrukcí spojují nýty z nerezové oceli. Aby se zabránilo klapání a namáhání při měnící se zátěži působené větrem, jsou fasádní desky měkce podepřeny. Fasádní desky KeraTwin K20 jsou vyrobeny s průběžnými drážkami na zadní straně, za které je tyto desky možné zavěsit k vylisovaným šablonám ze slitiny hliníku. Upevnění fasádních desek KerAion se provádí pomocí elastického tmelu Sika na spodní konstrukci z vysoce pevnostní slitiny hliníku. Lepený materiál (spodní konstrukce a fasádní desky) musí být očištěný, suchý a odmaštěný. Plochy se proto předem ošetřují přípravky Sika Cleaner a Sika Primer. Na vyčištěný a napenetrovaný profil se nalepí montážní oboustranně lepicí páska Sika, která se osazuje po celé délce svislých nosných profilů. Podél montážní pásky se na profil nanáší trojrozměrnou tryskou pomocí ruční nebo pneumatické pistole polyuretanové lepidlo Sika Tac Panel.
Modely keramických obkladů zahrnují Tempio FH (přírodní i glazované úpravy) a Frontek s různými povrchovými úpravami; každý z těchto systémů má specifické kotvicí prvky a postupy. Pro neviditelné uchycení keramických desek se používají systémy FRONTECH a kotvy FRONTECH; nejčastější formáty desek pro neviditelné uchycení jsou 600 x 300 mm až 1 200 x 600 mm. Pro KerAion se používají háčky K8, pro KeraTwin K15/K18 háčky KT a pro KeraTwin K20 drážky na zadní straně a vylisovaná šablona.
Skladba a požadavky provětrávaných fasád
Provětrávaná fasáda se skládá z nosného roštu vyplněného tepelnou izolací z minerální vaty, provětrávací vzduchové mezery a fasádního obkladu. Pro zajištění tepelně izolačních vlastností se používá hydrofobizovaná minerální vata. Pro správné fungování provětrání je nutné zajistit mezeru tl. min. 30-40 mm po celé výšce fasády. Nosná konstrukce může být z hliníku, oceli nebo dřeva; volba závisí na požárních předpisech a formátu obkladu. Rošt slouží k přenosu zatížení a zároveň k nivelaci a distancování obkladu.
Dimenzování provětrávané mezery a ventilace vyžaduje respektovat normy a požární bezpečnost; u některých konstrukcí mohou být uvedeny specifické požadavky na průřez a rozmístění nasávacích a výdechových otvorů. Je potřeba, aby fasády splňovaly statické, tepelně technické, akustické a požárně bezpečnostní požadavky. Provětrávaná fasáda musí splňovat požadavky ČSN a často vyžaduje posouzení požárním specialistou.
Provětrávané fasády umožňují odvod vlhkosti z povrchu obvodového zdiva, čímž zabraňují vzniku plísní a prodlužují životnost domu. Z estetického hlediska mohou provětrávané fasády zakrýt nerovnosti a porušenou omítku. Před realizací je vhodné konzultovat projektanta a vybrat vhodný rošt a kotvení s ohledem na materiál nosné konstrukce a formát obkladu.
Materiály a formáty pro provětrávané fasády
V případě keramických obkladů máte na výběr z mnoha formátů od malých 30×60 po 100×300, 120×260 nebo 160×320 cm. Keramické obklady jsou lehké a nepřetěžují nosnou konstrukci. Používají se materiály v tloušťce od 3,5 přes 5,5 po 6,5 mm. Exkluzivním materiálem vhodným pro realizaci provětrávané fasády je také přírodní kámen. Kamenné prvky včetně obkladů vyrábíme na míru ze žuly, křemence, travertinu či jiného odolného druhu kamene.
Keramické fasády vydrží dlouhá léta a nevadí jim střídání teplot ani mrazy; jejich údržba je jednoduchá - stačí omýt. Kromě keramických desek jsou v nabídce i dřevěné obklady (modřín, thermoborovice), WPC a další materiály. Dřevěné rošty a jejich kotvení podléhají požárním předpisům a mohou být omezeny výškou. Dřevěné obklady jsou oblíbené zejména v horských oblastech; WPC je odolný a téměř bezúdržbový.
Hydrotect a keramické desky s fotokatalyzátorem zajišťují antibakteriální účinky a aktivní čištění fasády s přirozenou pomocí slunce, deště a větru. Z hlediska údržby a životnosti jde o vysoce elegantní řešení, které zlepšuje kvalitu ovzduší kolem budov.
Výpočet a náklady
Kolik stojí provětrávaná fasáda? Cena je ovlivněna několika faktory, jako je členitost, druh zolantu a finální obklad. Obecně lze říct, že provětrávaná fasáda stojí zhruba dvakrát více než kontaktní systém. Kontaktní systém se pohybuje kolem 1500 Kč za m². Provětrávané fasády vyžadují kvalitní kotvení a správnou skladbu, což se promítá do celkové ceny.
Provětrávaná fasáda je součástí konstrukce vnějšího obvodového pláště s odvětranou dutinou a skládá se ze svislých a vodorovných profilů, které se kotví do nosné konstrukce. Předpokladem fungování systému provětrávání je proudění vzduchu v mezeře a je nutné dodržovat technické parametry pro správnou funkci.
Praktické rady a časté chyby
- Největšími problémy bývá patně navržená odvětrávací mezera a nedostatečná ventilace; to snižuje životnost fasády a zvyšuje riziko kondenzace.
- Nesprávné rozmístění nasávacích a odváděcích otvorů vede k nedostatečné cirkulaci vzduchu a problémům s vlhkostí.
- Nesprávný výběr hmoždinek či nosné konstrukce může způsobit nestabilitu fasády.
- Nedodržení dilatací a prostor pro pohyb desek může vést k trhlinám a odlepení desek.
- Nedostatečné ošetření keramických prvků může vést k vyšší nasákavosti a opotřebení.
Chyby při realizaci provětrávaných fasád často zahrnují i špatně navržené parapety, nadpraží oken či oplechování atik. Vysvětluje, že výběr a realizace kotvení vyžaduje individuální řešení a často spolupráci se specialistou.
Praktické poznámky k realizaci
Provětrávané fasády se dnes používají například i na rodinných domech, bytovkách či veřejných objektech. Základem systému je vzduchová mezera mezi obvodovým zdivem a vnějším obkladem. Dimenzování mezer se má řídit normou ČSN 73 1901 a projektant určuje dostatečný počet nasávacích a výdechových otvorů, aby nedocházelo k nasávání sněhu v zimě.
Ke kotvení roštů se používají různé typy kotev; možnosti zahrnují hmoždinky s prodlouženou zónou rozevření, chemické kotvení a speciální kotevní prvky pro děrované bloky HELUZ. Při volbě kotvení je důležité zohlednit typ nosné konstrukce a obkladu.
Tabulka nejčastějších chyb a jejich důsledků
| Chyba při realizaci | Důsledek |
|---|---|
| Špatně navržená odvětrávací mezera | Snížená životnost fasády, riziko plísní a kondenzace |
| Nesprávná dimenze nasávacích/odváděcích otvorů | Nedostatečná cirkulace vzduchu, přehřívání |
| Nesprávný typ hmoždinek | Nestabilita fasády, uvolnění obkladových desek |
| Nesprávný nosný rošt | Nedostatečná nosnost, deformace |
| Nedodržení zatření spár | Negativní vliv na průvzdušnost a tepelnoakustické parametry |
| Nedostatečné ošetření keramických prvků | Vyšší nasákavost, rychlejší opotřebení |
Pro kompletní realizaci doporučujeme kontaktovat odborníky a vzájemně sladit kotvení, rošt a obklad podle specifik dané stavby.
Tipy pro vizuální řešení fasády
V rámci výběru povrchů keramických desek lze kombinovat s dřevem, kamennými prvky a moderními texturami, čímž lze dosáhnout výrazných architektonických efektů. Dřevěné obklady dodají domu romantický nádech severu, zatímco keramika zachová stálost barvy a nízkou údržbu. Kamenné obklady působí luxusem a vysokou odolností, ale jejich hmotnost bývá vyšší a často se nahrazují imitacemi.
Upevnění desek a jejich vzájemná kompatibilita s roštem musí být zvolená tak, aby nedocházelo ke klapání a namáhání při větším zatížení větrem. Není-li možné, projektant zajistí přizpůsobení kotev a roštu na míru.
