Je rošt instalován ve žlabu. Zamezíme poškození žlabu pilníkem trubky DN 50 vytvořit stejným způsobem. Zvolte místo odtoku (nejnižší místo), začátek a konec linie. Nastavte výšku tak, aby bylo dosaženo spádování. Žlaby instalujte s vloženými rošty, aby nedošlo k deformaci žlabu během instalace. Okolní povrch by měl být trvale 3 až 5 mm nad horní plochou krytů žlabů. Zvolte místo odtoku (nejnižší místo), začátek a konec linie. Nastavte výšku tak, aby bylo dosaženo spádování. Žlaby instalujte s vloženými rošty, aby nedošlo k deformaci žlabu během instalace. Okolní povrch by měl být trvale 3 až 5 mm nad horní plochou kryty žlabů. Zvolte místo odtoku (nejnižší místo), začátek a konec linie. Nastavte výšku tak, aby bylo dosaženo spádování. Minimální výška betonového podkladu je 15 cm. Nastavte výšku tak, aby bylo dosaženo spádování. Okolní povrch by měl být trvale 3 až 5 mm nad horní plochou kryty žlabů. Žlab je nutné zabetonovat v celé výšce. Zvolte místo odtoku (nejnižší místo), začátek a konec linie. Minimální výška betonového podkladu je 15 cm. Nastavte výšku tak, aby bylo dosaženo spádování. Okolní povrch by měl být trvale 3 až 5 mm nad horní plochou kryty žlabů. Žlab je nutné zabetonovat v celé výšce. Kam s vodou? Odvodňovací žlaby DITON chrání dlažbu, svahy i základy domů před vodou. Dešťová voda dokáže potrápit každého. Pokud není dobře svedená, objeví se kaluže na chodníku, podmáčený trávník nebo poškozená dlažba. Řešení přitom existuje! Odvodňovací žlab. Odvodňovací žlaby mají jasný úkol: odvést povrchovou vodu do kanalizace, retenční nádrže nebo příkopu. Díky nim se nepoškodí nově položená dlažba, nesesune se svah a voda neohrožuje základy domů. Do skupiny odvodňovacích a technických prvků ale nepatří jen samotné žlaby. Patří sem i například osmihranné trouby pro uzavřené systémy nebo energokanály, které chrání inženýrské sítě. U rodinných domů a zahrad hraje roli nejen funkčnost, ale i vzhled. Málokdo chce, aby mu uprostřed nové terasy trčel technický prvek. Proto se často využívají žlaby v imitaci dřeva. Tradiční betonový odvodňovací žlab má sice jiný vzhled, ale uplatní se tam, kde je potřeba zpevnit dno příkopu nebo zahradního kanálu. Praktický příklad: majitel rodinného domu chtěl zachovat přírodní ráz zahrady, proto zvolil tradiční betonové žlaby v kombinaci s kamennou dlažbou. Výsledek je funkční i esteticky příjemný. Na příjezdových cestách, parkovištích nebo frekventovaných chodnících je nutné hledat odolnější varianty. Štěrbinový žlab představuje řešení, které spojuje nenápadný vzhled s vysokou odtokovou kapacitou. Ještě vyšší nároky splňuje odvodňovací žlab EUROPA. Je určený pro průmyslové areály, dopravní terminály nebo veřejná prostranství, kde je vysoká frekvence těžkých vozidel. Zkušenost z praxe: na parkovišti před nákupním centrem se opakovaně tvořily kaluže. Žlab sám o sobě někdy nestačí. Vedle žlabů se využívají také energokanály, což jsou betonové skořepiny ve tvaru písmene U a s krycí deskou, které chrání kabely a potrubí. Osmihranné trouby zase slouží pro odvod povrchových a podzemních vod nebo jako propustky pod cestami. Ani ten nejlepší odvodňovací žlab nebude fungovat, pokud nebude správně uložen. Před instalací je potřeba připravit betonové lože, do kterého se žlab usadí. Velkou roli hraje spád. Voda musí mít vždy možnost volně odtékat. Samotný žlab je jen jednou částí celého systému. Už při plánování je proto nutné promyslet, zda vodu odvedete do kanalizace, retenční nádrže nebo příkopu. Na trhu se kromě betonových žlabů objevují i plastové. Ty mohou být levnější a snadněji manipulovatelné, ale betonové odvodňovací žlaby mají nesporné výhody. Jsou stabilnější, odolnější vůči zatížení a díky přírodnímu vzhledu působí přirozeněji. Proto v DITONu sázíme na beton. Stejně jako u každého technického řešení i u žlabů platí, že potřebují péči. Není náročná, ale pravidelnost je klíčová. V praxi to znamená občas vyčistit rošty a vpusti od listí, písku nebo bláta. U veřejných ploch se proto doporučuje provádět kontrolu několikrát ročně, u soukromých projektů většinou postačí podzimní a jarní čištění. Odvodňovací žlab není prvek, který má poutat pozornost. Naopak. Jeho úkolem je odvádět vodu nenápadně, ale spolehlivě. DITON nabízí široký výběr odvodňovacích a technických prvků, od žlabů pro rodinné domy přes štěrbinové systémy pro parkovací plochy až po robustní žlab EUROPA pro těžce namáhané pojezdové plochy. Volba odvodnění je základ a pro hobby použití to platí dvojnásob, reklamovat „samopokládku“ totiž nikde nemůžete. Co se týče materiálu, jsou ideální volbou žlaby z kompozitního plastu. Narozdíl od těch těžkých betonových se s nimi skvěle manipuluje a můžeme je jednoduše krátit na míru. Z čeho budou kryty je jen na Vás. Obyčejný pozink je levný, ale vydrží většinou nejméně. Lehký kompozit je chemicky odolný a nabízí více barevných variant. Dále je vhodné zohlednit konkrétní pojezdové podmínky. Pokud se jedná pouze o pochozí žlab, po kterém občas přejedete autem, třída zatížení A15 (15 kN = 1,5 tuny) by měla stačit a seženete jej v každém hobbymarketu. Když však po žlabu často přejíždí větší vozy (plně naložené dodávky, nákladní vozy např. V 99% případů rozměrově plně dostačuje žlab se jmenným profilem (vnitřní šířkou) 100 mm, nebo i menší. Větší kalibr budete potřebovat pouze pro dvorky rozměru menšího náměstí, nebo v případech, kdy je do žlabu zároveň sveden např. My jsme zvolili žlaby značky HAURATON, konkrétně RECYFIX PRO 100 s kompozitními kryty FIBRETEC. Nejjednodušší je napojit čelní stěnu žlabu (obrázek vlevo) klasickou PVC trubkou na odtok, jako jsme to udělali my - přímo do předvrtané skruže. Pokud je kanalizace níže, lze ve dně žlabu vykroužit předpřipravený otvor a napojit jej kolenem. U velmi dlouhých linií je možné použít samostatnou vpust s košem na nečistoty. Máte starší smíšenou kanalizaci, případně domácí čističku? Tak rozhodně myslete i na pachový uzávěr integrovaný v napojovací trubce. Vyhnete se nepříjemnému zápachu linoucímu se z Vašeho nového žlabu. Důvodem k výměně byl původní beton propadlý vlivem let. Voda se držela u skruže, vsakovala do jílovité půdy a působila tak ještě větší propadání.
Materiály, typy a výběr podle zátěže
Obecně se odvodňovací žlaby dělí na 2 velké skupiny podle materiálu, ze kterého jsou vyrobeny. Plastové žlaby nabízejí nízkou hmotnost a snadnou manipulaci, avšak nižší pevnost při bočním zatížení ve srovnání s betonovými žlaby. Nevýhodou plastových žlabů je postupná degradace materiálu vlivem povětrnostních podmínek a omezená životnost kolem 10 let. Betonové odvodňovací žlaby se vyznačují vysokou pevností a širokou variabilitou rozměrů, ale jsou těžké a manipulace je náročná. Obě varianty vyžadují pokládku do 10 cm betonového lože a stejně silnou boční ochranu. Plastové těleso není nosným prvkem - nosnou funkcí je kombinace mřížky a betonového okolí.
Pro rodinné domy a terasy je často žlab schovaný pod dlažbou s roštem vhodným pro pojezd A15, případně B125 pro těžší provoz. U garáží a větších ploch lze volit širší žlaby až do 200 mm a vyšší třídy zatížení. V mnoha případech se osvědčí systém RECYFIX PRO 100 s kompozitními kryty FIBRETEC, které kombinují nízkou hmotnost s dostatečnou pevností.
Instalace a spojení
Nalevo je nejjednodušší napojit čelní stěnu žlabu klasickou PVC trubkou na odtok, přímo do předvrtané skruže. Před samotnou montáží je nutné připravit betonové lože a zajistit spád, aby voda měla volný odtok. Žlab se ukládá do čerstvého betonu a výškově se vyrovná podle budoucí dlažby; horní hrana mřížky by měla být v úrovni dlažby nebo 2-3 mm pod ní. Při napojení na KG kanalizaci se používá napojovací dřík zasouvaný do hrdla KG potrubí s těsněním. U bočních vývodů je nutné použít vhodné redukce DN 75. Spoje žlabů se spojují konstrukčním zámkem na čelních hranách; při dlouhých liniích je vhodné použít provázek nebo lať.
Před definitivním obetonováním je vhodné sestavit linie „nasucho“ a ověřit spád i výškové osazení. Při krácení dílů úhlovou bruskou se provádí řez kolmo a rohy se očistí. U zkrácených dílů zachovejte plné obetonování i na konec; pro vodotěsné spoje je nutné vyplnit spáry PU tmelem. Po zalepení krytů a vyspádování povrchu se dlažba položí a dokončí.
Údržba a provoz
Na pravidelnost péče o odvodňovací žlaby je kladen důraz: občasné vyčištění rošty a vpustí od listí, písku či bláta; u veřejných ploch kontrola několikrát ročně, u soukromých projektů zejména na podzim a na jaře. Žlab by neměl poutat pozornost, jeho úkolem je nenápadně odvádět vodu. DITON nabízí široký výběr odvodňovacích a technických prvků včetně štěrbinových systémů a variant pro těžké zátěže EUROPA.
Praktické tipy pro výběr a instalaci
- Volba materiálu: plastové pro lehké až střední zatížení vs betonové pro vysokou pevnost a trvalost.
- Šířka a třídění zátěže: A15 pro pěší a lehký provoz, B125 pro časté vozidla, případně D400 a vyšší pro těžkou techniku.
- Materiál roštu: plastový rošt s UV stabilizací nebo kovový s lepší odolností vůči zachycení vody.
- Správné napojení: vždy použít zátěrové těsnění a správnou redukci pro boční vývod.
- Rychlá kontrola a údržba: pravidelná kontrola stavu betonu a roštů, případně oprava vzniklých trhlin.

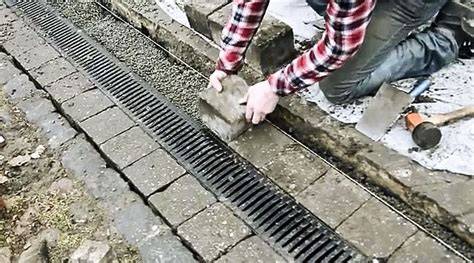

Ukázka praktického postupu: připravili jsme bednění, kryt žlabu svrchu zalepili páskou, abychom zabránili pronikání betonu, a během tuhnutí betonu jsme ponechali kryty ve žlabu. Nakonec jsme betonem vyplnili bednění, vyspádovali a vyhladili povrch. Výsledkem je stabilní systém s dlouhou životností.
Obecné závěry a doporučení
Největší výhodou je nízká hmotnost plastových žlabů a snadná montáž, ale u náročnějších provozů je lepší sáhnout po betonových. Důležité je konstrukční zajištění spádu a správná výška okolního povrchu nad kryty žlabů. Správná volba šířky, třídy zatížení a typu roštu výrazně ovlivňuje účinnost a trvanlivost systému. Pro spojení a utěsnění se doporučuje používat PU tmel pro těsné spáry a vyhýbat se deformacím během provozu.
V praxi lze zvolit variantu s roštem imitujícím dřevo pro estetický vzhled zahrady, tradiční betonový žlab pro důležité konstrukční prvky a štěrbinové žlaby pro nenápadný, ale velmi efektivní odvodnění. Vhodná kombinace materiálů a technických prvků umožňuje efektivní odvodnění bez ohrožení estetiky a konstrukce kolem domu.
