Izolace nosné stěny: redukce tepelných mostů a souvislosti s vlhkostí, plísněmi a stabilitou konstrukce

Jako tepelné mosty jsou označována místa ve stavebních konstrukcích, která mají výrazně snížený tepelný odpor a umožňují tak snadnější a rychlejší prostup tepla. Přítomnost tepelného mostu ve stavebních konstrukcích má několik negativních důsledků. Především se jedná o zvýšení úniku tepla z vytápěného objektu a tím i o zvýšení nákladů na vytápění objektu. U masivních tepelných mostů se může jednat o zvýšení nákladů na vytápění v řádu desítek procent. V důsledku rychlejšího úniku tepla v místě tepelného mostu dochází současně i k většímu ochlazování vnitřního povrchu konstrukce. Pokud se povrch konstrukce ochladí pod tzv. „teplotu rosného bodu“, začne zde kondenzovat vodní pára obsažená ve vnitřním vzduchu. Konstrukce tak vlivem kondenzace navlhá, aniž by do ní přímo zatékala nebo prosakovala voda. Při vyšší intenzitě kondenzace dochází k navlhání nejen na povrchu, ale i uvnitř konstrukce.

Vlhká místa jsou ideálním prostředím pro tvorbu plísní. Velmi důležité je uvědomit si, že přítomnost plísní v obývaných interiérech nezpůsobuje pouze estetické problémy. Plísně jsou příčinou mnoha závažných zdravotních problémů. Vedle alergeního působení je u některých plísní prokázán i jejich karcinogenní účinek. Dále vlhkost a přítomnost plísní snižuje kvalitu a životnost samotné stavební konstrukce.

Při navrhování i provádění stavebních objektů je proto nutné tepelné mosty v maximální možné míře eliminovat. Pro mnoho stavebních detailů (okenní ostění a nadpraží, věnce stropů, betonové a ocelové sloupy) existují poměrně snadná řešení. K odstranění těchto tepelných mostů postačí přidání dodatečné tepelné izolace. Jsou však případy, kdy tlakové namáhání v místě tepelného mostu je natolik vysoké, že použití běžné tepelné izolace není možné. Typickým případem je základ nosné obvodové stěny.

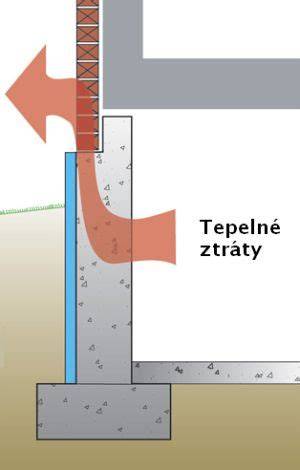

Tepelnou izolaci podlahy přízemí nelze jednoduše provést i pod nosnou stěnou a napojit jí nepřerušeně na tepelnou izolaci obvodové stěny. Vzniká zde masivní tepelný most v šířce celé nosné stěny a na vnitřní straně stěny se zvyšuje riziko kondenzace a souvisejících problémů. PERINSUL je unikátní stavební prvek vyrobený z vysoce kvalitní tepelné izolace - pěnového skla FOAMGLAS®. Jako jediný materiál je PERINSUL schopen kvalitně tepelně izolovat a současně přenést bez deformace vysoké tlakové namáhání.

Při vložení bloků PERINSUL do nosné stěny v úrovni podlahy je možné nepřerušeně spojit tepelnou izolaci podlahy a obvodové stěny. Teplo přestává unikat do základů nebo do nevytápěného sklepa, teplota vnitřního povrchu konstrukce se výrazně zvyšuje. Pěnové sklo FOAMGLAS‚ je zcela nenasákavé a proto zůstává tepelný odpor bloků PERINSUL konstantní po celou dobu jejich životnosti. Na stabilitě tepelné izolace, která je součástí nosné konstrukce, závisí stabilita celého objektu.

Všechny běžné stavební tepelně-izolační materiály jsou při vyšším trvalém zatížení snadno stlačitelné a deformovatelné. Proto jejich použití v tlakově zatížených tepelných mostech nepřipadá v úvahu. Bloky FOAMGLAS® PERINSUL jsou pro odstranění zatížených tepelných mostů vhodné právě díky jejich extrémní pevnosti v tlaku a tuhosti. PERINSUL se vyrábí z vysokopevnostního pěnového skla FOAMGLAS®, které patří svojí pevností v tlaku (až 160 tun/m2) na absolutní špičku mezi tepelnými izolacemi. Pěnové sklo je jako jediný tepelně izolační materiál prakticky nestlačitelné a proto je v kombinaci s vysokou pevností v tlaku použitelné i pro zatížené konstrukce.

Pro zajištění dobrého roznášení zatížení jsou bloky FOAMGLAS® PERINSUL povrchově upraveny. Ze všech šesti stran jsou bloky opatřeny asfaltovým zátěrem a spodní i dolní líc mají zvýšenou ochranu z vyztužené fólie. Šířka bloků FOAMGLAS® PERINSUL odpovídá šířce běžně používaných zdících materiálů. Proto je možné použít PERINSUL pro prakticky libovolně široké nosné stěny, přizdívky, příčky, atiky a pod. Délka bloků FOAMGLAS® PERINSUL je vždy 450 mm, v případě potřeby je možné bloky zkrátit běžnou pilou na dřevo. Zaříznutí se provádí i v případě nepravoúhlých rohů, aby mezi bloky nevznikaly velké mezery.

Montáž bloků FOAMGLAS® PERINSUL je velmi snadná. Bloky PERINSUL se ukládají do maltového lože podobně jako běžné zdící materiály. V případě bloků PERINSUL se provádí celoplošné lože z malty, která neobsahuje hrubé kamenivo. Stejné celoplošné lože z jemné malty se provádí na horním líci bloků FOAMGLAS® PERINSUL při pokládce první vrstvy cihel nebo tvárnic. Ložné plochy bloků PERINSUL jsou chráněné vyztuženým papírem, který se nesmí odstraňovat. Bloky musí být uloženy tak, aby do nich byl vnášen pouze rovnoměrný prostý tlak.

FOAMGLAS PERINSUL je již řadu let používán v západní Evropě jako standardní stavební prvek. Např. na projektu výstavby areálu rodinných domů v Kerpenu (SRN) bylo použito více než 4500 m prvků FOAMGLAS® PERINSUL. Od roku 1999, kdy byly bloky FOAMGLAS® PERINSUL uvedeny na trh v ČR, četnost jejich použití v novostavbách rodinných domů stále stoupá.

Nosné stěny a jejich význam

Nosná stěna patří mezi hlavní prvky nosných konstrukcí, které přenáší váhu a zajišťují stabilitu celé struktury. Nosné zdivo musí unést a optimálně rozložit zatížení ze stropů, střechy a dalších konstrukčních prvků. Pokud by byla nosná konstrukce domu špatně navržená, mohla by se stavba i zbortit.

Obvodové stěny jsou v naprosté většině případů součástí nosné konstrukce. U moderních staveb může obvodové zdivo plnit izolační, ochrannou či estetickou funkci. Je však důležité si uvědomit, že nosné stěny najdeme i v interiérové části stavby. Přestože odděluje jednotlivé místnosti, stejně jako zdivo po obvodu přenáší tíhu do základů. Při zásahu do interiérové stěny je potřeba myslet na statiku a vyžádat si projektovou dokumentaci.

Pro stavbu vnitřních nosných stěn je vhodná například broušená cihla Porotherm 24 Profi Dryfix o tloušťce 240 mm. Příčky nejsou nosné a slouží k dělení prostor; nesou pouze vlastní váhu a případně další zátěže jen v minimální míře. Zásadní je rozlišení nosných a nenosných stěn, což bývá klíčové při rekonstrukcích a úpravách interiéru. Při zásahu do nosných stěn je nezbytné konzultovat projekt, statiku a získat stavební povolení v souladu s platnou legislativou.

Izolace nosného zdiva od základů a kondenzace

Velikost tepelných ztrát patou nosných stěn a příček stojících na studené základové desce lze snadno vypočítat. Při nedostatečném řešení tepelných mostů pod všemi stěnami není možné dosáhnout nízkoenergetických či pasivních domů. Zároveň je důležité, aby vložení tepelné izolace pod nosné stěny neohrozilo statiku objektu. Kondenzace se nejčastěji vyskytuje v patách nosných stěn a ve styku dvou stěn - kouty. Vlhkost zkondenzovaná v konstrukci a na povrchu vytváří ideální podmínky pro růst plísní, jejichž zdravotní dopady jsou významné.

Technickým řešením pro propojení tepelné izolace podlahy a fasády je FOAMGLAS® PERINSUL. Bloky PERINSUL mají nízkou tepelnou vodivost (typ S ≤ 0,050 W/mK, typ HL ≤ 0,058 W/mK) a zůstávají stabilní díky nenavlhavému FOAMGLAS®. Po instalaci se teplo nepřipouští do základů a teplota vnitřního povrchu zvyšuje, čímž se snižuje riziko kondenzace.

Bloky PERINSUL se vyrábějí ve dvou pevnostních třídách (S - Standard CS ≥ 1600 kPa, HL - High Load CS ≥ 2750 kPa) a jsou opatřeny ochrannou vrstvou na ložné i jiné líce. Délka bloků je 450 mm, šířky odpovídají šířkám běžných zdících materiálů a výšky 50-150 mm umožňují flexibilní využití v různých konstrukcích. Evropské technické schválení ETA potvrzuje jejich vhodnost pro nosné stěny a jiné zatížené tepelně-izolační aplikace.

Materiály a technologie zdění

Materiály pro zdění nosných stěn zahrnují keramické a pórobetonové tvárnice, beton a dřevo. Čím nižší je tepelná vodivost a čím vyšší pevnost v tlaku, tím lépe se daří minimalizovat tepelné mosty. Porovnání vybraných materiálů pro izolaci masivního nosného zdiva od základů ukazuje, že FOAMGLAS a vápenopískové prvky mají vynikající parametry pro snižování tepelných ztrát a zároveň zajištění statické stability.

Nepřímou výhodou vápenopískových prvků je jejich vysoká objemová hmotnost a pevnost v tlaku, která umožňuje tenčí nosné stěny s dobrou akumulací tepla a zvukovou izolací. Důležité je také, že díky hladkému povrchu lze aplikovat tenkovrstvé omítky a zjednodušit výše uvedené vrstvy izolace, čímž se snižují náklady na lepení a omítky. Tenké nosné stěny s vhodnou izolací jsou dnes standardem v projektech nízkoenergetických domů.

Vápenopískové prvky se vyrábějí s přesnými rozměry a rovným povrchem, což umožňuje rychlejší a přesnější výstavbu a redukci technické vlhkosti. Suchý způsob zdění na pero/drážka zkracuje čas výstavby a zjednodušuje manipulaci. Perinsulové bloky zajišťují rychlou eliminaci tepelných mostů nejen pod základovou deskí, ale i pod dalšími části nosné konstrukce.

Praktické tipy pro projektanty a stavebníky

• Pro návrh nosných stěn a izolace zvažte použití perinsulových bloků FOAMGLAS® k eliminaci tepelných mostů u základů a styčníků.
• Vždy zvažujte statiku a požadavky na překlady při úpravách nosných stěn; vyžádejte si stavební povolení a konzultaci statika.
• Při volbě materiálu pro nosné stěny zvažujte kombinace tenkostěnných nosných prvků s vhodnou tepelnou izolací; snížíte tak nároky na prostor a energetickou náročnost.
• Při úpravách stěn zvažte riziko kondenzace a plísní; včas řešte parotěsné vrstvy a hydroizolace.

Motivační příklady a praktické simulace

Většina projektů nízkoenergetických domů se snaží minimalizovat tepelnýMosty pod stěnami a nadezdívkou. Přístup s použitím FOAMGLAS® PERINSUL umožňuje spojit izolaci podlahy a fasády, čímž se výrazně zvyšuje vnitřní teplota a snižuje riziko kondenzace v kritických místech. Při vhodném návrhu a realizaci lze dosáhnout stabilních a dlouhodobě udržitelných konstrukcí s nižšími náklady na vytápění.

Další rozměr této problematiky představuje vyvažování konkrétních materiálů: ISO-Kimmstein, VPC KM-Beta, FOAMGLAS a Ytong mají odlišné lambda hodnoty, hustoty a pevnosti, které ovlivní rozhodnutí o tom, jaký systém izolace zvolit pro dané podmínky. V tabulce níže jsou uvedeny vybrané parametry pro ilustraci:

Pro ilustraci - výši pevnosti a ekonomické aspekty výše uvedených materiálů je nutné posuzovat v kontextu konkrétního projektu a požárně-technických parametrů. Výběr materiálu by měl vycházet z vyhodnocení tepelných ztrát, vlhkostních podmínek a statických nároků.

Zvukově-izolační a požární vlastnosti vnitřních nosných stěn jsou důležité pro komfort a bezpečnost objektu. Požadavky na EI a průkaz kondenzace uvnitř konstrukce se řeší v normách a při návrhu se doporučuje využívat parotěsné vrstvy, které omezují pronikání vodních par do konstrukce.
