Instalaci dvojzásuvky nad omítkou můžete zvládnout sami, pokud dodržíte bezpečnostní pravidla a použijete vhodné nářadí a materiál. Instalaci zvládnete bez problémů sami, pokud vezmete v úvahu doporučení, která jsme uvedli.
Proč zvolit dvojzásuvku nad omítkou
Zásuvka s dvojitým konektorem poskytne možnost současného napájení dvou zařízení připojených k samostatným elektrickým bodům. Navíc u každého z nich není potřeba tahat kabel a jeho použití je pohodlnější díky seskupení. Jedinou nevýhodou dvojitých zásuvek je, že je problematické připojit přes ně dva vysoce výkonné spotřebiče elektřiny současně.
Bezpečnostní zásady před započetím prací
- Bezpečnost je na prvním místě. Před jakoukoli manipulací s elektrickým vedením vypněte hlavní jistič v rozvaděči.
- Ověřte pomocí zkoušečky, že v obvodu není napětí.
- Podle platných předpisů smějí jakékoli zásahy do elektroinstalace provádět pouze osoby s odpovídající elektrotechnickou kvalifikací - tedy profesionální elektrikáři.
- Pokud si nejste jisti, tento úkon raději svěřte elektrikáři.
Nástroje a materiál
- ploché a křížové šroubováky;
- odizolovač (stripper) nebo ostrý nůž;
- kleště;
- izolační páska;
- vlnitá hadice (kabelová chránička) pro uložení vodičů nad omítkou;
- WAGO svorky nebo bezšroubové svorky pro provizorní ukončení;
- zásuvková montážní krabice pro povrchovou montáž;
- kabel vhodného průřezu (např. CYKY 3x2,5 mm² pro běžné obvody).
Příprava trasy a uložení kabelu nad omítkou
Kabely musejí být do zásuvky přivedeny z vedlejší zásuvky. To může být provedeno dvěma způsoby. První je vysekání drážky do zdi a umístění rozvodů do ní. Druhý způsob není tak elegantní, ale je mnohem snadnější. Jedná se o umístění elektrického kabelu do lišty, která povede do zásuvky. Kabel veďte v liště nebo v chráničce od rozvodné skříně k místu instalace a dbejte na správné upevnění a ochranu proti mechanickému poškození.
Kontrola stávajících rozvodů
Ideální je také před začátkem prací objednat odborníka, který zjistí současný stav rozvodů v bytě. Pokud bydlíte ve starším bytě a máte stále hliníkové rozvody, je možné, že vám bude doporučena jejich kompletní výměna. Staré hliníkové rozvody mají životnost pouze pár desítek let a mohou představovat riziko přehřátí nebo poškození izolace.
Identifikace vodičů
V silnoproudých instalacích se používají tři vodiče. Fázový drát je obvykle černý, hnědý nebo šedý (L), nulový je modrý (N) a ochranný je žluto-zelený (PE). Pokud nemáte jistotu, který vodič je fáze, nulový či ochranný, použijte zkoušečku nebo šroubovák s indikátorem. Na nulovém vodiči nebude světelný signál, ale na fázovém vodiči se rozsvítí.
Krok za krokem: montáž dvojzásuvky nad omítkou
- Vypněte jistič v rozvaděči a zkontrolujte, že v místě instalace není napětí.
- Na stěně označte pozici zásuvkové krabice a naplánujte trasu lišty či chráničky.
- Připravte instalační krabici pro povrchovou montáž a upevněte ji na stěnu pomocí hmoždinek.
- Veďte kabel v liště nebo chráničce až do krabice. Ideální je použít kabel stejného průřezu jako hlavní okruh, například 2,5 mm² pro zásuvky.
- Na koncích kabelu odizolujte vodiče 10-14 mm podle požadavků zásuvky. Délka vodičů pro pohodlné připojení by měla být zhruba 15 cm, zeleno-žlutý vodič uzemnění nechte o cca 2-3 cm delší než hnědý a modrý.
- Pokud používáte bezšroubové svorky, zasuňte vodiče až nadoraz. Pokud používáte šroubové svorky, vložte vodič pod podložku a dotáhněte šroubkem předepsaným momentem.
- Při zapojování uzemněné zásuvky dodržujte pravidlo: vpravo - fáze, vlevo - nulový vodič (po směru pohledu při montáži). Zemnící kabel je připojen do centrální svorky.
- Při instalaci dvouzásuvky v jedné krabici provádějte připojení podle charakteru zařízení; pokud je k jednomu silovému okruhu připojena dvojitá zásuvka, elektroinstalační práce se provádějí obdobně jako u jedné zásuvky s tím, že jsou sériově zapojeny dva páry kontaktů v rámci přístroje.
- Po připojení vodičů upravte jejich vedení tak, aby se snadno složily do krabice, a poté upevněte mechanismus zásuvky šrouby do montážní krabice.
- Připevněte přední panel zásuvky a nasaďte kryt.
- Zapněte jistič a otestujte funkčnost zásuvky zkoušečkou nebo testovacím spotřebičem. Zkontrolujte, zda není problém s pevným uchycením a těsností lišty.
Specifika montáže nad omítkou a upevnění

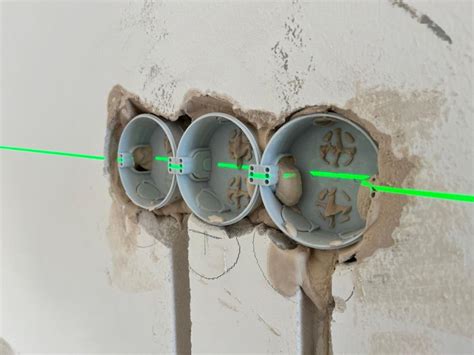

Pro zvýšení spolehlivosti upevnění řemeslníci často používají alabastrovou nebo cementovou maltu. Alabastrová směs je umístěna v místě, kde se plánuje instalace zásuvky. Práce na instalaci vnitřku zařízení by měla být provedena 20-30 minut po položení směsi, aby měla čas trochu „usadit“. Po umístění „sklenice“ na připravené místo a zahrabání do směsi polohu vyrovnejte pomocí vodováhy a kladiva.
Zásuvkové boxy s připojenými napájecími kabely jsou zajištěny pomocí držáků umístěných po stranách. Některé modely se zajišťují našroubováním šroubů; při utahování šroubů se upevňovací „nohy“ rozcházejí a pevně se zakusují do podkladu. Při utahování montážních šroubů je hlavní věcí nepřetahovat je, jinak může přední panel prasknout.
Připojení v dvouvodičových a starších instalacích
Ve staré elektroinstalaci se můžeme setkat s nutností zapojit zásuvku na dva vodiče, většinou černý a zelenožlutý. V takovém případě propojíme krátkým drátkem stejného průřezu svorku PE se svorkou N. Tento způsob se ale u nových instalací nepoužívá a po roce 1996 by měl být ochranný vodič připojen samostatně.
Typy zásuvek a výběr vhodného typu
Podle modifikace jsou dvojité zásuvky klasifikovány do hlavních typů: otevřená a uzavřená verze; bez uzemnění a s uzemňovacími kontakty; pro instalaci v místnostech s vysokou vlhkostí a venkovní instalaci. Modely pro vlhké prostředí mají označení IP44, venkovní modely IP55. Ochranné pouzdro moderních zásuvek je vyrobeno z tepelně odolného plastu.
Podle způsobu připojení vodičů se zásuvky dále dělí na šroubové a bezšroubové (pružinové/páčkové). Bezšroubové svorky jsou rychlé, bezpečné a odolné vůči povolení - ideální pro novostavby a měděné okruhy.
Další doporučení a časté chyby
- Nepoužití zásuvky s odpovídajícím krytím pro dané prostředí.
- Chybějící proudový chránič tam, kde je požadován.
- Nesprávné připojení vodičů (zaměnění fáze a nulového vodiče).
- Nedostatečné upevnění krabice nebo lišty - hrozí odkrytí vodičů.
- Instalace bez vypnutí proudu - nebezpečí úrazu.
Vyvarujte se těchto chyb a dbejte na přesnost a bezpečnost každého kroku. Pokud máte pochybnosti o kvalitě instalace, požádejte o pomoc profesionálního elektrikáře.
Rychlé shrnutí postupu
- Vypněte jistič a ověřte absenci napětí.
- Naplánujte trasu kabeláže a upevněte instalační krabici nad omítkou.
- Veďte kabel v liště nebo chráničce odpovídajícího průřezu.
- Identifikujte vodiče a odizolujte jejich konce.
- Připojte vodiče do svorek zásuvky podle pravidel (L, N, PE).
- Upevněte zásuvku, nasaďte kryt a zapněte jistič.
- Otestujte funkčnost a pevnost montáže.
Ukázka montáže dvojzásuvky OBZOR
