Táto práce představuje soubor bezplatné CAD a BIM knihovny bloků pro výměnu detailů okrajů střechy a vpustí, zejména s využitím EPDM Rollgum. Níže uvedené detaily parapetu, okapnice a vpustí popisují vrstvy a komponenty, které jsou k dispozici pro CAD aplikace a slouží jako schematické reference - vždy je nutné ověřit podmínky konkrétního projektu.
D01- D04: Přehled základních detailů okraje střechy a vpustí
D02 - Parapet
- Parapetní atika
- Parozábrana - asfaltový pás
- Spádový klín EPS 150S (3°)
- EPS 100
- EPDM Rollgum Stick 1.14 mm, celoplošně lepená
- Parapetní oplech / krytina napojení

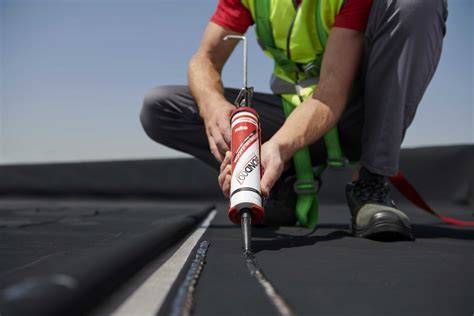

- Spoje: Rollgum SA 008 Max + Bond 007 tmel
D06 - Okapnice
- Betonový záklop / monolit, penetrace
- Parotěsná zábrana - asfaltový pás
- Spádový klín EPS 150S (3%)
- EPS 100 (2 vrstvy)
- EPDM Rollgum Stick 1.14 mm, celoplošně lepená
- Březová fóliovaná překližka tl. 18 mm (vodovzdorné lepidlo)
- FeZn plech / krytina napojení (30-50 mm)
- Vnitřní omítka + kotva
- Spoje: Bond 007 tmel + Rollgum SA 008 Max
D03- D04: Detaily střešních vpustí
D03 - Střešní vpust
- Betonový záklop / monolit, penetrace
- Parotěsná zábrana - asfaltový pás
- Spádový klín EPS 150S (3%)
- EPS 100 (2 vrstvy)
- EPDM Rollgum Stick 1.14 mm, celoplošně lepená
- Rollgum Drain 360x360 mm, DN 125 + těsnění
- Košík lapač listí DN 75-125
- Spoje: Bond 007 tmel + Rollgum SA 008 Max
D04 - Mechanická střešní vpust
- Betonový záklop / monolit, penetrace
- Parotěsná zábrana - asfaltový pás
- Spádový klín EPS 150S (3%)
- EPS 100 (2 vrstvy)
- EPDM Rollgum Stick 1.14 mm, celoplošně lepená
- TopWET dvoustupňový vtok s EPDM límcem
- Kotva pro ploché střechy
- Spoje: Rollgum SA 008 Max + Bond 007 tmel
Tabulka - Přehled klíčových komponent a vrstev
| Detail | Základní vrstvy | Klíčové komponenty EPDM Rollgum |
|---|---|---|
| D02 - Parapet | Atika, parozábrana, spádový klín EPS 150S (3°), EPS 100 | EPDM Rollgum Stick 1.14 mm; parapetní oplech / krytina napojení; spoje Rollgum SA 008 Max, Bond 007 |
| D06 - Okapnice | Betonový záklop / monolit, penetrace; spádový klín EPS 150S (3%), EPS 100 (2 vrstvy) | EPDM Rollgum Stick 1.14 mm; překližka 18 mm; FeZn plech; spoje Bond 007, Rollgum SA 008 Max |
| D03 - Střešní vpust | Betonový záklop / monolit, penetrace; EPS 150S (3%), EPS 100 (2 vrstvy) | EPDM Rollgum Stick 1.14 mm; Rollgum Drain 360x360 mm; košík lapač listí; spoje Bond 007, Rollgum SA 008 Max |
| D04 - Mechanická vpust | Betonový záklop / monolit, penetrace; EPS 150S (3%), EPS 100 (2 vrstvy) | EPDM Rollgum Stick 1.14 mm; TopWET vtok; EPDM límec; kotva; spoje Rollgum SA 008 Max, Bond 007 |
Praktické poznámky pro použití v projektech
Všechny detaily jsou schematické reference - skutečné podmínky projektu je nutné ověřit. U detaily okrajů střechy a vpustí je klíčové zajistit správnou transparentnost vrstev a jejich vzájemné kontaktování, aby byla zajištěna vodotěsnost a odolnost vůči klimatickým vlivům. Značná část detailů je navržena pro CAD a BIM aplikace, aby usnadnila výměnu bloků mezi uživateli.
Možné vizuální doplňky
Pod článkem lze vložit infografiku s názorným znázorněním vrstev parapetu a okapnice, případně mapu rozložení komponent na střeše.
Kľúčové tipy pro projektové použití
- Ověřte sklon střechy a správnost spádového klínu pro EPS 150S.
- U parapetů je důležité správně napojit krytinu na oplech a zajistit těsnění tmelu Bond 007.
- U vpustí dbejte na správné umístění a těsnění u Rollgum Drain a lapače listí.
