Každý zásah do zateplené fasády určitým způsobem ovlivňuje zateplovací systém. V případě dešťových svodu je řešení vcelku jednoduché a přitom plně funkční a estetické. Dešťové svody lze kotvit přímo do izolace s použitím ZOFI HS hmoždinky do izolace s krytkou pro šroubovací objímky svodu. PVC vrut se zabudovanou závitovou tyčí: PVC vrut slouží pro snadné zavrtání do izolace bez předchozího vrtání. Pěnová podložka: Těsnící podložka z expandovaného polyetylenu pro utěsnění spoje hmoždinky s fasádou.
Koncept bez tepelných mostů a význam zateplení
Jedná se o klíčovou součást plochých střech a zateplovacích systémů obecně. Při navrhování a realizaci plochých střech se musí projektanti i realizační firmy často vypořádat s řadou problémů a technických řešení, ať rekonstrukce, nebo novostavba. Vždy platí, že dodržení základních zásad a pravidel při navrhování (daných normou a specifikací výrobce užitých produktů) a správné provedení detailů při realizaci je alfou a omegou dlouhodobé funkčnosti a spolehlivosti každé střechy jako celku.
Normy, zásady odvodnění a rizika u plochých střech
ČSN 73 1901-čl.8.19.10 stanovuje, že pro odvodnění každé střešní plochy se mají navrhovat nejméně dva vtoky se samostatným odpadním potrubím. Dvě vpusti svedené do jednoho potrubí nesplní normu. Riziko ucpání vtoku či odpadního potrubí je vysoké, zejména drobné předměty jako listí, či větší objekty jako uhynulí ptáci mohou zneprůchodnit potrubí. Bezpečnostní (pojistné) přepady eliminují riziko ucpání a měla by je mít každá plochá střecha nebo terasa.
Umístění a konstrukce vpustí: Vtoky a prostupy potrubí by se neměly umísťovat do závětrných koutů a bezprostředně do blízkosti atik. Je vhodné, aby povrch hydroizolačního povlaku v okolí vtoku byl níže než povrch hydroizolačního povlaku přilehlé plochy střechy. Pokud to skladba střechy umožní, doporučujeme vpust zapustit alespoň 2 cm pod úroveň hlavní hydroizolační vrstvy. Vpusti by měly mít ochranný koš, který zabraňuje vniknutí nečistot, a měl by vyčnívat alespoň 40 mm nad střešní krytinu.
RN 73 1901 - dvě vrstvy pojistné hydroizolace: Pojistná hydroizolace musí mít samostatný vtok s zpětnou klapkou a drenážní vrstvu mezi nosnou konstrukcí a hydroizolací. Pojistnou hydroizolaci je vhodné řešit tak, aby nedocházelo k průnikům vody do tepelně izolované fasády při případných poruchách.
Instalace a kotvení dešťových svodů do izolace

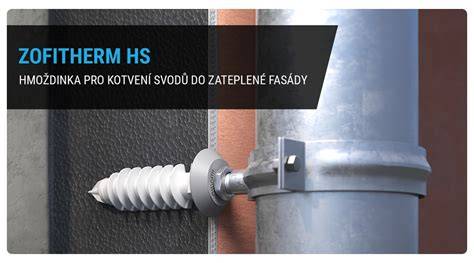

Základní řešení spočívá v tom, že dešťové svody lze kotvit přímo do izolace s použitím ZOFI HS hmoždinky do izolace s krytkou pro šroubovací objímky svodu. Hmoždinka ZOFITHERM HS s M10 šroubem je navržena pro navrtání do polystyrenové izolace a umožňuje instalaci objímky svodu bez tepelného mostu. Hmoždinka drží ve všech druzích fasádních tepelných izolantů, na nichž je provedeno omítkové souvrství.
Skladba kotvící hmoždinky zahrnuje hmoždinku do izolantu z nylonu PA62, šroub z oceli 4.6, pěnovou podložku z expandovaného polystyrenu a krytku z HDPE. Odolnost proti povětrnostním vlivům a teplotám (-35 °C až 90 °C) zajišťuje dlouhodobé a spolehlivé kotvení. Minimální tloušťka izolace, do které lze hmoždinku použít, je 10 cm.
Montáž probíhá buď po omítce, nebo před omítkou, s možností montáže po omítce i bez ní. Hmoždinka má nosnost až do 8 kg, a tedy umožňuje bezpečné podporování objímky svodu. Využití hmoždinky pro kotvení svodů do zateplené fasády minimalizuje tepelné mosty a zajišťuje trvalou pevnost spojení.
Technické detaily a materiály
- Hmoždinka do izolantu: PA62 nylon; šroub: ocel 4.6; pěnová podložka: expandovaný PE (XPE); krytka: HDPE; matice M10 DIN 439, bílé zinkování.
- Vlastnosti: UV odolná krytka, teplotní rozsah -35 °C až 90 °C, délka hmoždinky 95 mm.
- Materiály hmoždinky navrženy pro bezvrtání uchycení a pevné ukotvení objímky svodu do izolace.
Instalace musí respektovat odolnost proti UV záření a teplotním výkyvům, aby zajišťovala dlouhodobou funkci a minimalizovala vznik tepelných mostů. Přímé kotvení do izolace umožňuje i dodatečnou montáž po omítce, čímž se zvyšuje variabilita realizace a minimalizuje narušení hydroizolace.
Další součásti systémez důrazem na tepelnou izolaci
Pěnová podložka a těsnění zajišťují utěsnění spoje hmoždinky s fasádou a minimalizují riziko vniknutí vlhkosti do tepelných vrstev. Před samotnou montáží je vhodné zhodnotit stav hydroizolační vrstvy a případně provést korekci napojení na stávající dešťové vedení, aby nebyl narušen dlouhodobý výkon zateplovacího systému.
Napojení na stávající kanalizační a dešťové systémy
Pro odvodnění plochých střech je zásadní mít správně dimenzované a oddělené systémy dešťového odpadního potrubí. Důležité je zajistit, aby napojení vpustí a trubek bylo vodotěsné a aby v případě nutnosti bylo možné doplnit pojistné přepady. Při rekonstrukcích je často používána sanace vodotěsnosti vnitřních a venkovních částí, například pomocí rukávcové technologie pro netěsnosti v svislých i ležatých vedeních.
V případě dešťových svodů a jejich připojení k tepelně izolovaným konstrukcím je klíčové řešit tepelnou ztrátu a průchod vzduchu. Tepelná izolace s tloušťkou 20 mm a součinitelem tepelné vodivosti ≤ 0,05 W/(m·K) může významně snížit tepelné ztráty a kondenzaci na vnějším povrchu potrubí.
Jak správně realizovat zateplení fasády?
Vnitřní kanalizace a dimenzování trubek
Článek uvádí správné názvosloví a definice částí vnitřní kanalizace a zásady pro dimenzování splaškového a dešťového potrubí. Dimenzování vychází z ČSN EN 12056 a ČSN 75 6760 a zahrnuje výpočty průtoků, světlostí a směrování potrubí. Pro bytové domy a administrativní budovy se používá specifický součinitel odtoku a narovnání světlostí s ohledem na sklon a délku potrubí, aby nedocházelo k zdržení a ucpání.
Pro vnitřní potrubí se dnes nejčastěji používají plastové trubky (polypropylen, PE, PVC), s důrazem na kompatibilitu s hydroizolačními systémy a minimalizaci šumu. Při projekci je třeba zohlednit i riziko kondenzace a tepelné ztráty vnitřních tras v zimním období.
Praktické poznámky a doporučení
V rámci bezvýkopových sanací netěsných svislých i ležatých trubních vedení se často používá rukávcová technologie, která po vytvrzení poskytuje vodotěsnost a stabilitu. Dešťová odpadní potrubí vytváří určitou výměnu teplot a vzduchu, a proto je důležité zvolit vhodnou izolaci, která omezí tepelné ztráty a kondenzaci.

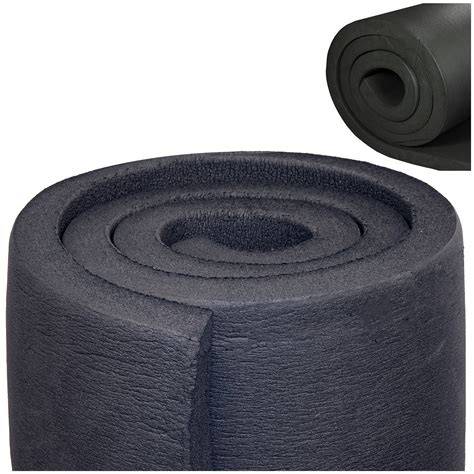

V případě problémů s kondenzací na svodu je vhodné zvážit izolaci svodu z pěnového polyethylenu či polymerního kaučku v tloušťce 19-25 mm. Důležité je, aby izolace byla navržena podle doporučení výrobce, a aby realizační firmy měly potřebné školení pro správné napojení na stávající dešťový systém.
Tabulka souhrnu doporučených řešení
| Prvek | Rady a normy | Pokyny k realizaci |
|---|---|---|
| Kotvení svodů | ZOFITHERM HS hmoždinka do izolace, M10 šroub | Bez tepelného mostu, možnost montáže po i před omítkou |
| Materiály izolace | HDPE, XPE, PA62 | Min. tloušťka 10 cm pro hmoždinku |
| Ochranné prvky vpustí | Ochranný koš, výška nad krytinou 40 mm | Zapustit vpust minimálně 2 cm pod úroveň hydroizolace |
| Sanace a napojení | Rukávcová technologie, parou a horkou vodou | Vystýlka a utěsnění prasklin v potrubí |
Návrh a realizace musí být vždy v souladu s platnými normami a specifikacemi používaných výrobků. Z těchto důvodů je vhodné zapojit projektanty, architekty a realizační firmy, které nabízejí systémové řešení a podporu při instalaci.
