Betonová trouba obdélníková pro šikmé ukončení trubních propustků pod drážním a silničním tělesem

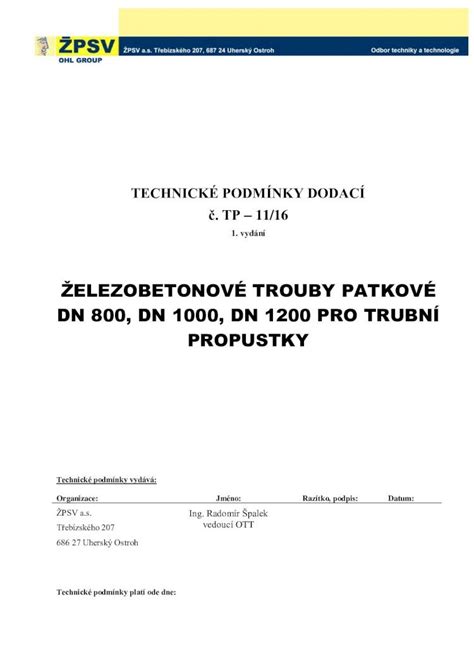

Jsou určeny pro šikmé ukončení trubních propustků na vtokové straně pod drážním nebo silničním tělesem. Železobetonové trouby patkové DN 800, 1000, 1200 včetně trub patkových vtokových a šikmých koncových jsou určeny pro stavby jedno a více otvorových propustků pod drážním tělesem. Vyhovují statickým účinkům od modelu zatížení 71 se součinitelem alfa = 1,21 a od modelu zatížení SW/2 dle ČSN EN 1991-2.

Výška přesypávky (vzdálenost od rubové strany vrchlíku trouby ke spodní úložné ploše pražce) činí pro 0,30 až 10,0 m. Jedná se o duté dílce s vnitřním kruhovým průřezem ve spodní části opatřené rovnou úložnou plochou - patka trouby. Čela trub jsou opatřena tvarovanou polodrážkou, kdy vnější polodrážka tvoří tzv. hrdlo, které nevystupuje z vnějšího obrysu. Vnitřní polodrážka tvoří tzv. dřík. Vtokové ŽB trouby trouby patkové hrdlo nemají. Dokonalé těsnění spojů jednotlivých trub zajišťuje integrované pryžové těsnění zabudované v drážce po obvodu hrdla.

Ve stěnách trub jsou zabudovány přepravní úchyty s kulovou hlavou odpovídající nosnosti a umožňující veškerou manipulaci ve svislé nebo vodorovné poloze při nakládce, otáčení pokládce a montáži. Pro měření a případné uzemnění bludných proudů jsou všechny trouby z vnější strany na vrchní straně uprostřed opatřeny závitovým přepravním úchytem, který je vodivě propojen s betonářskou výztuží trouby.

ŽB trouby patkové se ukládají zpravidla na průběžný monolitický základ. Betonový základ usnadňuje vzájemné zasunutí trub. Únosnost ŽB trub patkových však umožňuje pokládat trouby i na zhutněnou vrstvu štěrkodrti nebo vrstvu vibrovaného štěrku nebo lze použít prefabrikované základy pro urychlení výstavby propustku, avšak pouze po individuálním statickém posouzení a schválení. Podmínky a způsoby založení upravuje mostní vzorový list MVL 649.

Betonové dříkové trouby s jmenovitou světlostí od DN 300 do DN 1000 mm se stavební délkou 1300 a 2000 mm. Betonové pražce pro snadnou instalaci trub do předepsané nivelety. Trouby jsou určeny k odvádění splaškových vod a dešťových vod do teploty 40 stupňů C°, které jsou ovšem provozovány jako potrubí s volnou hladinou. Trouby jsou odolné proti chemickým rozmrazovacím látkám (ČSN 731326, změna Z1). Dále jsou vhodné pro použití ve vlhkém prostředí a slabě agresivním chemickém prostředí (tj. TYPU Betonové a železobetonové hrdlové trouby s těsněním nebo bez těsnění s jmenovitou světlostí od DN 300 do DN 1000 mm se stavební délkou 2500 mm. Betonové a železobetonové dříkové trouby s jmenovitou světlostí od DN 300 do DN 1000 mm se stavební délkou 1300 nebo 2000 mm.

TECHNICKÉ PARAMETRY

Trouby menších průměrů DN 300-600 jsou dodávány bez manipulačních úchytů. SEŘÍZNUTÍ POTRUBÍ šikmé řezy u potrubí DN 300 a 400 jsou prováděny řezáním stěnovou pilou (nerovnost povrchu je +/- 0,5 mm). Odchylka na délce řezu nad 45 stupňů může být +/- 5 mm a u řezu do 45 stupňů +/- 10 mm.
