Zateplování ostění oken a dveří není jen o nalepení izolantu - jde o detaily, které rozhodují o výsledné funkčnosti a estetice celé fasády.
Kolem otvorových prvků, jako jsou okna a dveře, vzniká při zateplování fasády celá řada kritických detailů.
Právě zde se nejčastěji objevují poruchy - praskliny, zatékání nebo odlupování omítky.
Důvodem bývá nesprávné napojení izolantu na rám, chybějící dilatace, podceněné vyztužení rohů nebo absence okapových hran.
Zajišťují dilataci - umožňují pohyb mezi různými materiály (např. Použití těchto profilů je tedy klíčové nejen z hlediska funkčnosti a životnosti, ale i vizuálního dojmu celé fasády.
Kombinovaná lišta s výztužnou tkaninou a PE dilatační páskou. Slouží k začištění spojení mezi rámem okna/dveří a omítkou.
Speciální lišta s výztužnou tkaninou a ochrannou lamelou pro barevné rámy oken a dveří.
Umožňuje dilataci ve dvou směrech, čímž zajišťuje dlouhodobou funkčnost spojení mezi rámem a omítkou i u větších prvků.
Prémiová lišta pro nejvyšší nároky na dilataci spojení mezi rámem a omítkou.
Umožňuje dilataci ve třech směrech a díky PUR expanzní pásce zajišťuje vodotěsné, elastické a dlouhodobě funkční napojení.
Klasická PVC lišta s tkaninou pro zpevnění všech rohů a hran v ETICS systému.
Speciální lišta navržená pro správné a pružné napojení parapetního profilu na tepelnou izolaci.
Měkčená část umožňuje přizpůsobení sklonu parapetu, zatímco výztužná tkanina a samolepicí páska zajistí pevné, vodotěsné a trvale elastické spojení.
Tento profil se vkládá do rohů oken a dveří pod výztužnou síťovinu.
Profil tvarovaný do pravého úhlu pro vyztužení rohů ostění.
Správný výběr a použití profilů při zateplování je základ. Nejde jen o vzhled, ale hlavně o funkčnost, dlouhou životnost a bezproblémový provoz.
Stavba / Okna a dveře / Tepelně izolační parapetní profily - kvalitní zateplení dolní části oken
Oblast parapetu patří z hlediska tepelné izolace k nejkritičnějším místům montáže oken.
V místě napojení parapetu na okno často vzniká tepelný most, který se pak negativně projevuje v interiéru kondenzací vody a sníženou tepelnou pohodou v blízkosti oken.
Elegantním a dostupným řešením jsou tepelně izolační parapetní profily z materiálu Compacfoam.
Jejich použitím se výrazně zvýší obývací komfort v blízkosti okna a oblast parapetu nebude chladná.

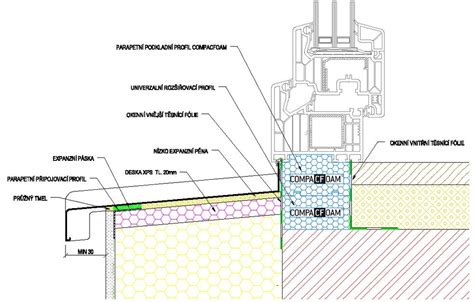

Tepelněi zolační parapetní profil z materiálu Compacfoam se používá v místě napojení okenního rámu na parapetní zdivo.
Podokenní profil z Compacfoamu je vyroben tak, aby odpovídal danému typu okenního rámu.
Výrobce, společnost PROPASIV s.r.o., nabízí několik desítek profilů pro nejpoužívanější typy plastových i dřevěných oken.
Použitím profilu z izolačního materiálu Compacfoam se v místě napojení okenního rámu a parapetu zabrání vzniku lineárního tepelného mostu.
Běžné napojení rámu okna na zdivo je totiž často v tomto místě příčinou zvýšené kondenzace vlhkosti a nižší tepelné pohody v blízkosti okna.
Tepelněi zolační parapetní profil je hranol z izolační hmoty Compacfoam s výškou 37 mm a tloušťkou 60 mm, který plní v tomto místě úlohu tepelné izolace a zároveň konstrukčního prvku.
V profilu jsou vyfrézovány drážky podle požadavků daného okenního rámu.
Pro výrobu se využívá Compacfoam CF 100 s přípustným zatížením 0,38 MPa, což odpovídá přibližně 380 kg/dm2.
Vysoká pevnost Compacfoamu umožňuje okno dobře usadit přímo na profil bez nutnosti další konstrukce.
Montáž a izolaci okna pomocí podokenního profilu je možné použit jak u novostaveb tak u rekonstrukcí.
Profily umožňují dosáhnout co nejnižší hodnotu lineárního činitele prostupu tepla požadovanou pro pasivní domy.
Compacfoam je paropropustný a je možné jej využívat také u difúzně otevřených konstrukcí.
Ceny podokenních parapetních profilů z materiálu Compacfoam představují v kontextu nákladů na celou stavbu téměř zanedbatelnou částku.
Použití tepelně izolačního podokenního profilu představuje stavebně jednoduché, ale velmi efektivní a trvalé řešení izolace spodní části okna.
V praxi jej obyvatelé domu ihned pocítí vyšší tepelnou pohodou v místnosti.
Parapet a spodní část rámu se totiž při nižších venkovních teplotách daleko méně ochlazují.
Compacfoam, z něhož jsou podokenní profily vyrobeny, je tepelně izolační materiál s velmi vysokou pevností v tlaku a velmi malou deformací při zatížení.
Z hlediska chemického složení jde o polystyren, s ním má ale Compacfoam společnou jen výbornou schopnost tepelné izolace.
Vzhledově i mechanickými vlastnostmi se jedná o velmi rozdílný materiál.
Kromě tepelně izolačních parapetních profilů se Compacfoam používá také pro předsazenou montáž oken, případně ke kotvení různých dalších prvků - konzol, svítidel apod. - přímo do fasády zateplené systémem ETICS.
Podobně jako aerogelová izolace, kterou rovněž společnost PROPASIV s.r.o. nabízí, se Compacfoam používá také pro izolaci různých problematických míst a stavebních detailů.
Napojení rohů a ostění - praktické profily a jejich správné použití
Rohová lišta LKS PVC s tkaninou (3x) slouží k zpevnění rohů a hran v kontaktním zateplovacím systému, chrání před vlasovými trhlinami a UV zářením.
Klenbový rohový profil PVC s tkaninou vyztužuje rohy zateplovacího systému na vnitřních klenbových obloucích a chrání obloukové rohy před mechanickým poškozením.
Parapetní profil LTE s tkaninou slouží k ukotvení venkovního parapetu a chrání proti mechanickému poškození a vlhkosti.
Začišťovací okenní APU lišta s tkaninou je vyrobena z kvalitního PVC a slouží k vytvoření dilatačního spoje mezi kontaktním zateplovacím systémem a rámem okna či dveří a zabraňuje opadávání omítky ve spojích.
Nejde jen o samotné ostění - rohy ostění musí být armovány diagonálně, aby se zabránilo vzniku trhlin, a proto se používá pás armovací tkaniny v rozměrech min 300 x 200 mm.
Pro efektivnější práci a urychlení armování je ideální používat armovací roh LA-R a armovací díl LA-D, které jsou již z výroby připravené pro použití.
Armovací roh LA-R je vyroben z kvalitní perlinky a je speciálně tvarován dle tvaru otvorového prvku.
Jeho výhodou je, že jej napojíte zároveň na rohový fasádní profil, dále na okapnicový profil horního ostění a na okenní začišťovací "APU" lištu.
Armovací díl LA-D je určený pro armování rohů stavebních otvorů a je vyroben s výřezem pro zaarmování.
Po definování technických a funkčních požadavků jsme vytvořili prvotní návrh tepelněizolační výplně rohového sloupku a prototyp byl testován v rámci výrobních zkoušek.
Co je tedy důležité pro bezproblémové napojení rohového prvku kolem oken a dveří?
Diagonální výztuha rohu v ostění a ostění nadpraží by měla být realizována s dostatečnou plochou a přesahy po obvodu.
Rohy ostění a rohy dveří vyžadují speciální přípravu - diagonální výztuha min 300 x 200 mm a v extrémních případech 25x50 cm pro větší prvky.
V oblasti rohů oken a dveří se provádějí diagonální výztuhy a rohové prvky se napojují s tkaninou pro zajištění kontinuity a odolnosti vůči napětí.
Pro precizní napojení rohových profilů a ostění je důležité, aby byla napojena na svislé i vodorovné směry a aby dilatační pásky byly instalovány s vhodnými spoji.
Praktické konstrukční detaily ostění a parapetu
Stavební otvory - roh ostění a parapetu - vyžadují pečlivé armování a správné rozměrové přesahy, aby se zabránilo vzniku trhlin a tepelných mostů.
Profil se vkládá do rohů oken a dveří pod výztužnou síťovinu a musí být pevně usazen, aby nedošlo k posunu a vzniku deformací omítky.
U parapetních profilů a ostění je důležité zajistit dilataci pro pohyb mezi rámem a omítkou, aby nedošlo k zalepení spár a vzniku tepelných mostů.
Stavební postupy a technické tipy pro dokonalé ostění
Při zateplování fasády je nutné založit systém pažně - osadit zakládací lišty a provést řádné utěsnění spár s vhodnými páskami, aby voda nemohla pronikat do systému.
Podklad musí být suchý, čistý a nosný, prohlášení o únosnosti se provádí podle projektové dokumentace.
O napojení ostění se stará dilatační a ukončovací lišty a tmel pro těsné napojení na rám.
Harmonogram prací vyžaduje dodržení rovinnosti a kontrolu kvality v souladu s platnými normami a technologickými postupy.
Projekt a výběr komponent by měly být v souladu s CE značkou a protipožárními požadavky.
