Správně zvolené rozměry okapů jsou klíčové pro funkčnost celého střešního systému a ochranu vaší nemovitosti. Nejde pouze o estetickou záležitost, pokud poddimenzujete žlaby nebo svody, voda nebude při přívalových deštích stačit odtékat. To vede k přetékání vody přes okraj, namrzání v zimě a dlouhodobému poškozování fasády či podmáčení základů. Naopak zbytečně naddimenzovaný systém může být finančně nevýhodný a esteticky rušivý.
Rozměry okapů a dva klíčové pojmy
Základní rozměry okapů: Rozvinutá šíře (RŠ) vs. Materiály a tvary: Půlkulaté vs. Zatímco půlkulaté žlaby jsou klasikou s nejlepší hydraulikou (voda v nich tolik nevíří a rychle odtéká, nečistoty se méně usazují), moderní architektura si žádá i jiné tvary. Hranatý žlab má rozměry podobné jako půlkulatý, ale jeho dimenzování se řídí plochou průřezu. Pro snadnou orientaci jsme připravili tabulku, která tyto dvě veličiny porovnává.
Rozvinutá šířka žlabu je technický údaj udávající šířku plechu před jeho ohnutím do tvaru žlabu. Je to standardní způsob značení u klempířských prvků. Pro běžného uživatele je důležité vědět, že například r.š. Pokud hledáte rozměry žlabu 330, jedná se o standardizovanou velikost 333 mm (RŠ). Tento žlab má horní průměr cca 153 mm a hloubku cca 90 mm. Průměr dešťového svodu se volí podle velikosti žlabu a počtu svodů na střeše.
Pro menší žlaby (RŠ 250) stačí svod 80 mm. Pro velké žlaby (RŠ 333) je standardem svod 100 mm. Ano, i hranatý žlab má své ekvivalenty rozměrů. Obvykle se udává šířka dna a výška bočních stran. Nepodceňujte výpočet velikosti střešního žlabu. Pro běžný rodinný dům v českých podmínkách je sázkou na jistotu žlab o rozvinuté šíři 333 mm (Ø 150 mm) se svody o průměru 100 mm. Tento systém zvládne i přívalové deště a odtávání sněhu. U menších staveb (garáže, pergoly) postačí RŠ 250.
Při vybírání rozměru okapů se setkáte se dvěma podobnými údaji - rozvinutá šířka žlabu a průměr žlabu. Tyto parametry jsou důležité nejen při výběru samotného okapu, ale také při pořizování dalších součástí okapového systému, jako jsou svod, kotlík či háky.
Praktický pohled na měření a tabulky
Velikost žlabů nejčastěji najdete udávanou v rozvinuté šíři (označováno RŠ). Rozvinutá šíře je celková šířka plechu, ze kterého je daný okap vyrobený. Vzhledem ke kulatému tvaru okapu není snadné rozvinutou šířku změřit, můžete ale změřit jeho průměr. Průměr žlabu se měří od zadní stěny okapu k přední návalce, přičemž samotná návalka se nezapočítává.
Na obrázku vidíte návalku vpravo - jedná se o okrasné ukončení žlabu, které zároveň slouží ke zpevnění a upevnění do háků. Často se u rozměru okapu setkáte pouze s rozvinutou šíří. Naštěstí ji ale můžete jednoduše odvodit od průměru okapu. Při nákupu srozumíme s rozvinutou šíří i průměrem okapu.
Aby váš okapový systém plnil svou funkci, je důležité zvolit správnou velikost žlabu. Pokud byste zvolili menší rozměr, než je potřeba, může dojít k přetékání dešťové vody. Při výměně starého okapu je potřeba změřit průměr a převést na rozvinutou šířku, jak jsme popsali výše. Při novostavbě je nutné vypočítat plochu střechy a řídit se tabulkami výrobce.
Nezapomeňte, že plochu střechy vypočítáte podle vzorce (A + B / 2) × C. Z tabulek výrobce vyčtete potřebný rozměr žlabu pro daný dům. Plocha střechy určuje odvodněnou plochu, z níž odtéká voda do jednoho konkrétního žlabu. Tabulky se liší dle výrobce, proto je důležité sledovat konkrétní doporučení.
Praktické hodnoty pro průměry a rozvory
Žlab Ø 80 mm (RŠ 250) se svodem 60 mm; Žlab Ø 100 mm (RŠ 333) se svodem 100 mm; Žlab Ø 125 mm (RŠ 125/150) se svodem 100-125 mm; Žlab Ø 150 mm (RŠ 333) se svodem 100 mm. U hranatých žlabů je možné kombinovat svody a kotlíky podle potřeb, zatímco u půlkruhových žlabů bývá spojování kotlíků omezené na určité kombinace rozměrů. Vždy vycházejte z tabulek výrobce a ověřujte kompatibilitu s háky a kotlíky.
Pro nový dům doporučujeme systém s rozvinutou šíří 333 mm (Ø 150 mm) s průměrem svodu 100 mm. U menších staveb postačí RŠ 250, ale volba vždy vychází z vypočítané plochy střechy a zvoleného počtu svodů na odvodněnou rovinu.
Komponenty a jejich role
Žlab je hlavní součástí okapového systému, odvádí veškerou srážkovou vodu ze střechy. Pro správnou funkci musí být dostatečně vyspádovaný, aby v něm voda nestála. Okapové háky slouží k upevnění okapu pod střešní krytinu a jejich průměr či rozvinutá šíře musí odpovídat zvolené velikosti žlabu. Svodová roura bývá kruhová, ale pro hranaté žlaby jsou k dispozici i svody hranaté. Kotlík spojuje žlaby a svody a jeho rozměr se určuje podle rozvinuté šíře žlabu a průměru svodu.
Vybírat je potřeba i materiály - zpravidla se setkáte se vztahem k různým materiálům (měď, titanzinek, hliník, pozink) a plastovým systémům. Lakované okapové žlaby patří k moderním hranatým systémům, plastové žlaby pak představují hlavní prvek s vysokou efektivitou. Nezapomeňte na lapače nečistot - buď u kotlíku, nebo po celé délce žlabu, aby nedocházelo k zanášení a snížení průtoku.
Tipy pro výběr a instalaci
Řada lidí se při výběru okapů řídí zejména cenou. V době sucha to může svádět k šetření na nesprávném místě. Důležitá je bezúdržbovost, dlouhá životnost a záruka, ekologická nezávadnost i systémové řešení tvořící funkční a vzhledově dokonalý celek. A v neposlední řadě také spolehlivá značka se širokou sítí prodejců, dokonalý servis a poměr kvalita-cena.
Háky se obvykle umísťují na krokve a jejich vzdálenost by neměla přesáhnout 1 m. Při montáži je potřeba háky zohývat na požadovaný spád až na stavbě, jelikož v Česku se často dodávají rovné. Kotlíky se vyrábějí v určitých kombinacích rozvinuté šířky žlabu a průměru svodu. Svodová roura a kotlík musí být kompatibilní s vybraným žlabem.
Chcete-li ověřit kompatibilitu a správné rozměry, obraťte se na prodejce. Jsme tady pro vás a rádi pomůžeme s výběrem okapu i dalších komponentů.
MONTÁŽ ČÍLKA A KOTLÍKU NA ŽLAB | VIDEO NÁVOD | POSTUP JAK NAMONTOVAT ČÍLKO A KOTLÍK NA KONEC ŽLABU |

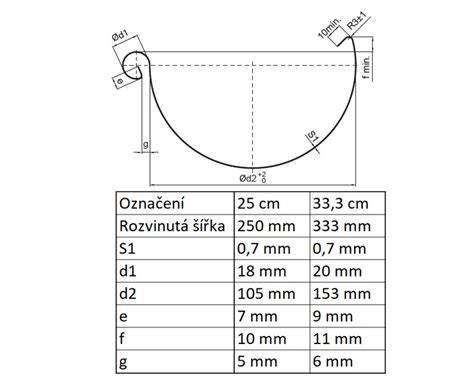

Podokapní žlaby jsou obvykle půlkruhové nebo hranaté, u obou bývá udávána jejich rozvinutá šířka. Rozvinutá šířka nám říká, z jak širokého plechu byl náš okap vyroben a jak široký kus plechu bychom dostali, kdybychom jej roztáhli zpět do roviny. Pro správné odvodnění střechy je nutné zvolit odpovídající průměr žlabu (rozměr D v obrázku).
Jak vybrat okapový systém? Velikost žlabů se nejčastěji udává v rozvinuté šířce (RŠ). Protože plech je dále zpracovaný do kulata, není snadné rozvinutou šířku změřit, a proto se jako další hodnota udává průměr žlabu. Při shodných průměrech mohou mít žlaby různě velké RŠ, což odráží jejich hloubku a množství odvedené vody.
