Technologie zdění na pěnu Porotherm Dryfix je již několik let zavedeným způsobem výstavby nejen v České republice, ale i v dalších evropských státech. Systém Porotherm Profi Dryfix představuje metodu zdění z broušených cihel Porotherm, spojovaných pomocí speciální zdicí pěny Dryfix. Protože se jedná o systém zdění, musel být před uvedením na trh odzkoušen a prozkoumán ze všech úhlů pohledu na technické vlastnosti včetně jeho trvanlivosti a vlivu na životní prostředí. Doba výstavby je poloviční oproti zdění klasických nebroušených cihel na maltové lože. Při samotném vyzdívání stěn není potřeba přívod vody ani elektřiny, nepotřebujete přidavače, míchačku, ani stavební rozvaděč. Ušetříte tedy nejen čas, ale i náklady na výstavbu.
Jednoduché, velmi rychlé a suché zpracování cihel s použitím zdicí pěny Dryfix umožňuje zdění i v zimním období až do -5 °C na rozdíl od běžných technologií. Zdivo je přesné, vizuálně pěkné a bez maltových spár, tedy ideální podklad pod omítku. Technologie zdění na pěnu Dryfix je v neposlední řadě šetrná k životnímu prostředí díky minimální spotřebě zdicí pěny. Z porovnání ekologické bilance zdicí pěny Dryfix a malty pro tenké spáry, tj. Kvalita celé stavby závisí na tom, jak je vyzděna první řada cihel.
Materiály, vlastnosti a normy
Cihly se vyrábějí z přírodních surovin - hlíny a jílu. Typickou cihlovou červeň, která vzniká za výpalu, způsobují oxidy železa obsažené v surovině. Nízký obsah oxidů železa vede k žlutavému až žlutozelenému zabarvení cihel. Cihly Porotherm se vyrábějí a odpovídají ČSN EN 771-1+A1. Výrobky určené pro vnější stěnu s požadavkem na tepelněizolační vlastnosti mají děrování ve tvaru velmi úzkých obdélníků, kosočtverců nebo velkých obdélníků plněných izolantem. Cihly Porotherm se podle evropské normy ČSN EN 1996-1-1 „Navrhování zděných konstrukcí“ zatřidují do skupiny zdicích prvků 2, superizolační cihly Porotherm EKO+ do skupiny zdicích prvků 3. Tloušťka spár vyplývá z použitého rozměrového modulu cihel a jejich skutečných rozměrů. Ložná spára má být v průměru 12 mm tlustá (min. tloušťka je 8 mm, max. tloušťka 15 mm). Tato tloušťka postačuje k vyrovnání přípustných tolerancí rozměrů cihel.
Malta se musí nanášet tak, aby celá cihla ležela v maltovém loži. Tloušťka ložné spáry u zdiva z broušených cihel Porotherm Profi je do 1 mm, pro zdění se používá speciální malta pro tenké spáry. Cihly Porotherm se vyrábí a dodávají v provedenís maltovou kapsou (speciální akustické cihly AKU) nebo se systémem per a drážek ve svislé styčné spáře. Oba druhy cihel se k sobě ve vodorovném směru kladou na sraz, ale mají různé provedení svislé spáry, na kterém závisí použití malty. Cihly ze ve stěně nebo v pilíři mají po vrstvách převázat tak, aby se stěna nebo pilíř chovaly jako jeden konstrukční prvek.
Aby se zajistila náležitá vazba zdiva, musí se cihly převázat na délku rovnou větší z hodnot 0,4 x h nebo 40 mm, kde h je jmenovitá výška cihel. Pro cihly Porotherm s výškou 238 mm je tedy minimální délka převázání 95 mm. Hmoždinky jsou upevňovací prvky, které se vsazují a zakotvují do vrtaných otvorů pevné stavební hmoty. Objemová hmotnost cihel je hmotnost objemové jednotky vysušené cihly. Pevnost v tlaku je zatížení na mezi pevnosti vztažené na celou ložnou plochu (tlačená plocha průřezu včetně děrování).
Stavební praktikování a konstrukční vazby
Zkoušky a zařazení cihel Porotherm podle pevnosti v tlaku se uskutečňují na základě evropskou normou ČSN EN 772-1+A1 stanoveného postupu pomocí zařízení pro tlakové zkoušky. Mrazuvzdornost cihlářských výrobků není podle ČSN EN 771-1+A1 pro omítané zdivo požadována. U cihel Porotherm nedochází ke kapilárnímu plnění makropórů vodou. Deformace můžeme dělit na elastické a plastické. Elastická deformace je taková, kdy se deformovaná část po ukončení zatížení opět vrátí do původního stavu. Ke změnám tvaru dochází v důsledku působení krátkodobého či dlouhodobého zatížení. Při poklesu obsahu vody dojde ke smrštění, při nasáknutí vodou ke zvětšení rozměrů.
Nosná stěna je stěna navržená pro přenášení zejména svislého zatížení a vodorovného zatížení. Vrstvená stěna se skládá ze dvou rovnoběžných jednovrstvých stěn vzájemně účinně spojených stěnovými sponami nebo výztuží ložných spár, přičemž jedna z těchto stěn nebo obě stěny jsou zatíženy svislými silami. Pro podrobnější informace společnost Wienerberger s.r.o. Tato webová platforma je tu pro podporu projekčních kanceláří a dalších odborníků ve stavebnictví.
Cihelný systém Porotherm využijete pro jakoukoliv část stavby. Pro založení zdiva jsou vhodné soklové cihly Porotherm, jako obvodové zdivo volte cihly vhodné pro jednovrstvé zdění řady Porotherm T Profi nebo EKO+, u vnitřních příček je ideální volba akustické zdivo Porotherm AKU. Stavte pořádně z prověřených cihel Porotherm, které zvyšují tepelný odpor, snižují vlhkost, šetří váš čas a díky zbroušeným plochám mají vždy stejný rozměr. Zdivo Porotherm vyniká vysokou pevností a trvanlivostí, klade velký důraz na úsporu tepla a navíc umožňuje rychlé a efektivní zdění. Všechny keramické bloky Porotherm jsou vyrobeny z čistě přírodních materiálů. Díky neustálým investicím do výzkumu a vývoje udává společnost Wienerberger směr v trendech, inovacích i v celkovém přístupu ke zdravému bydlení.
Nejmodernější produktová řada Porotherm T Profi, cihly plněné minerální vatou, umožňuje jednovrstvé zdění bez potřeby dodatečného zateplení zvenku, což výrazně přispívá k vybudování zdravého domova. Postavit dům z nejkvalitnějších materiálů lze, i když máte nižší rozpočet. Na stavbě mohou investoři ušetřit svépomocí a s jednovrstvým zdivem, u kterého není potřeba dodatečné zateplení domu. Zdivo Porotherm 38 EKO+ Profi při zakládání zdiva. Pro mnoho investorů je při výběru stavebního materiálu rozhodujícím faktorem cena. Dnes už je naštěstí na trhu mnoho možností, jak stavět kvalitně a za dobrou cenu.
Jednovrstvé zdivo je cenově dostupné, kvalitní a moderní řešení pro stavbu domu. Vychází z ověřených a tradičních pálených cihel, které mají dlouhou životnost. Broušené cihly Porotherm EKO+ Profi pro jednovrstvé obvodové stěny snižují výdaje domácnosti za vytápění nebo chlazení domu. Tento příspěvek zazněl na loňských seminářích Heluz a je zaměřen na nejčastější příčiny trhlin ve zdivu. Hlavními zásadami je správný návrh a provedení, kdy převazby a spojení zdiva hrají klíčovou roli pro stabilitu a odolnost proti zatížení.
Praktické provedení a stavba do patra
Základové a zdicí práce vyžadují pečlivé plánování. Doba výstavby je poloviční oproti tradičnímu zdivu, což umožňuje rychlejší postup stavby do dalších pater a snazší kontrolu kvality. Při samotném zdění je možné použít buď celoplošnou tenkovrstvou maltu Porotherm Profi, nebo lepidlo Dryfix.extra. Oba spojovací prostředky jsou součástí dodávky cihel a zdivo díky nim roste rychleji - až o 50 % oproti tradičnímu zdění. Při zvedání a nosných částech domů se klade důraz na správnou vazbu a důsledné převazby, aby se stěny chovaly jako celek.
V místech otvorů (okna, dveře) se používají poloviční cihly a v ostění se otáčejí o 90°, aby byla zajištěna pevná kotba. Při vyzdívání rohových stěn se používá rohova vazba šířky 44 cm a rohové cihly se ukládají na sraz. Příprava a nanášení pěny Dryfix se provádí na očištěné a navlhčené cihly. Při započetí zdění je vhodné začít od rohových cihel a následně natáhnout zednickou šňůru pro vedení celé řady zdiva. Pro zajištění soudržnosti vnitřního a obvodového zdiva se v druhé řadě vyvrtají malé drážky a vloží se stěnové spony, které se vyplní Dryfix pěnou.
Po vyzdění celého obvodu ve druhém NP je možné zrealizovat i vnitřní nosné stěny. Při plánování je vhodné myslet na vazby a polohy stropů, aby nedošlo k přetížení kterékoli části stěn. Omítky se volí z různých druhů dle požadavků na estetiku a provozní podmínky; jednovrstvé zdivo porotherm vyžaduje kvalitní omítku a správný výběr prováděcí firmy s rozumným harmonogramem prací. Po dokončení zdění se vyžaduje ověření pružnosti a pevnosti zdiva v kontaktu s překlady a průvlaky.
Ekonomika a výhody jednovrstvého zdiva
Jednovrstvé zdivo Porotherm T Profi umožňuje díky své konstrukci a materiálovému provedení aplikaci celé řady povrchových úprav. Cihly a další keramické pálené materiály jsou ekologické a zdraví podporující stavební materiály, šetrné k životnímu prostředí. Systém jednovrstvého zdiva Porotherm T Profi je extrémně energeticky úsporný a díky vynikajícím tepelně-izolačním vlastnostem nevyžaduje dodatečné zateplení fasády pro nízkoenergetické domy a často ani pro domy s pasivními parametry.
Nákladová stránka zahrnuje nejen cenu cihly, ale celý systém - včetně zateplení, omítky a prací na stavbě. Jednovrstvé zdivo s Porotherm T Profi umožňuje rychlost zdění a nižší nároky na montážní technologie, což je výhodné i pro menší stavební firmy. Naopak zdivo se zateplením řeší detailně tepelně-technické otázky, ale vyžaduje více součinností a postupů při realizaci.
Podle zkušeností z realitního trhu a odborných vyjádření odborníků je jednovrstvé zdivo atraktivní volbou pro moderní stavby, a to díky své kombinaci pevnosti, tepelné izolace a rychlosti výstavby. Zdivo Porotherm 38 EKO+ Profi se ukazuje jako vhodné pro obvodové zdivo, vyhovuje i požadavkům nižší spotřeby energie a je kompatibilní s délkou omítky a jejich tloušťkami. Kromě ekonomiky hraje roli i zdravotní a ekologický aspekt použitých materiálů.
Praktické doplnění a vizuální podpůrné prvky

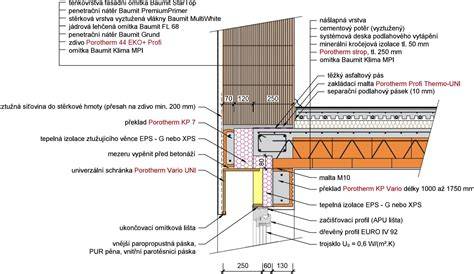

Pro účely lepšího pochopení a vizuálního zobrazení lze použít infografiku o vrstvení zdiva Porotherm a jeho tepelné izolaci, mapu převazby cihel podle výšky h, a schéma kotev a kotvení stěn. Dále lze doplnit fotografii ukazující postup zdění do patra s Dryfix ve 2. NP a detail nasazení rohové cihly a poloviční cihly na otvor.
Shrnutí výhod a úvah pro projektanta
Zdivo z broušených cihel Porotherm Profi Dryfix nabízí rychlou a suchou variantu zdění s minimálním vodním a elektrickým zapojením, ideální pro právě vyhřáté i zimní období. Vliv na životní prostředí je minimalizován díky nízké spotřebě zdicí pěny. Důležité je správné provedení první řady cihel a důsledná převazba zdiva podle ČSN EN 1996-1-1 a dalších souvisejících norem. Z hlediska statiky je třeba posoudit nosné a nenosné zdivo, vztah mezi jednotlivými prvky, a zajistit vhodné ztužení, zejména u větších rozpětí a v místech nadstaveb, aby nedocházelo k průhybům a vzniku trhlin.
Volba mezi jednovrstvým zdivem a zdivem s dodatečným zateplením závisí na požadovaném tepelno-technickém standardu, rozpočtu a doménových preferencích stavebníka. Pro moderní domy s minimálním provozním nárokem na energii a s rychlou výstavbou lze doporučit Porotherm T Profi a variace EKO+ Profi. Při volbě zvažujte nejen cenu samotné cihly, ale i náklady na zateplení, omítky a práce související s realizací.
