Zapojení zásuvky v sádrokartonu: návod krok za krokem

Instalace elektrických zásuvek je klíčovou součástí každé elektroinstalace v interiéru.

Správné umístění a zapojení zásuvek zajišťuje bezpečné a efektivní využívání elektrické energie v domácnosti.

Montáž krabice do sádrokartonu je poměrně jednoduchá, ale vyžaduje dodržení specifických postupů, které se liší od instalace do klasických zděných stěn.

Co je zásuvková krabice a jaký typ vybrat

Zásuvková krabice, známá také jako instalační krabice nebo podrozetnik, je nedílný prvek při instalaci vestavěného elektrického zařízení.

Jedná se o malou válcovou misku, často plastovou, která se montuje do zdi nebo příčky pro instalaci zásuvky, vypínače nebo jako rozvodná krabice.

Obsahuje perforované zástrčky pro zasunutí elektrického kabelu přicházejícího z pozadí a přilehlého modulu/modulů.

Účel zásuvkové krabice: Vytvoření snadného upevnění elektrických spotřebičů. Ochrana proti šíření požáru při zkratu.

Na prodej se dodávají krabice v různých průměrech, hloubkách a tvarech.

Pro sousední stěny se vyrábí hloubka 4 cm, kde jsou elektrická zařízení instalována na jednom místě na obou stranách.

Boxy na prodej se dodávají v různých průměrech, hloubkách a tvarech. Ale vzdálenost podél horní strany je přibližně 68-71 mm a podél vnitřní strany - 60-66 mm.

Jaké zásuvkové krabice jsou vhodné pro instalaci do sádrokartonu

To, co se hodí na betonovou, cihlovou nebo sádrokartonovou stěnu, není vůbec kompatibilní se sádrokartonem.

V tomto případě je zapotřebí speciální upevňovací systém.

Krabice musí být vybavena speciálními distančními výstupky, které se při utahování šroubů zalisují a upevní v hlavním tělese konstrukce.

Pro bloková schémata se kupují speciální konektory. S jejich pomocí jsou jednotlivé krabice sestaveny do bloku.

Je také nutné znát tloušťku sádrokartonu, abyste věděli, jaká tloušťka stěn čeká na mistra při vrtání otvoru.

Stává se, že se sádrokartonové desky pokládají ve dvou vrstvách.

Za rámem je dutina nebo izolace.

Příprava na instalaci zásuvek

Před samotnou instalací elektrických zásuvek je důležité provést několik přípravných kroků.

Tyto kroky zajistí, že instalace proběhne bezpečně a efektivně.

Zajištění bezpečnosti

Bezpečnost je při práci s elektřinou na prvním místě.

Před zahájením jakýchkoliv prací na elektroinstalaci je nutné vypnout přívod elektrické energie do daného okruhu.

To lze provést vypnutím jističe, který je připojen k okruhu, kde budete instalovat zásuvky.

Pro jistotu můžete použít zkoušečku napětí, abyste ověřili, že v obvodu není žádné napětí.

Plánování umístění zásuvek

Před instalací je důležité naplánovat, kde budou zásuvky umístěny.

Sádrokarton je připevněn k rámu z dřevěných lamel nebo kovových profilů a upevňovací body bez opláštění jsou viditelné vyvrtanými otvory nebo spárovací hmotou.

V důsledku toho jsou za nimi regály nebo rámové přepážky, které je třeba obejít, aby se v nich náhodně nevyvrtaly otvory.

Pokud máte hotový elektroinstalační plán, tím lépe, jinak si dávejte pozor hlavně na to, abyste otvor pro krabičku nenavrtali tam, kde jsou ve zdi konstrukční sádrokartonářské nebo dřevěné profily či trámy.

Podle pravidel a předpisů jsou instalační zásuvky umístěny v obytných místnostech ne níže než 20-30 cm od podlahy. U spínače může být tato vzdálenost 80-90 cm.

Od dveří - asi 10-15 cm a nejméně 50 cm - od baterie.

Například v kuchyni je racionálnější umístit zásuvku nebo instalační blok nad stůl ve vzdálenosti 120 cm od podlahy a 30 cm od kuchyňských dveří.

Stojí za to věnovat pozornost vzdálenosti od plynového sporáku.

Pohodlné umístění zásuvkových boxů vám umožní nepřipojovat prodlužovací kabel. Totéž platí pro split systém.

Skříň je vhodnější instalovat k vnitřní klimatizační jednotce v úrovni její spodní části.

U nástěnného televizoru je praktičtější schovat zásuvku za pouzdro.

A pro pračku ji umístěte poblíž, ale ve výšce jednoho metru.

V dětském pokoji jsou elektrická zařízení instalována v nepřístupné vzdálenosti.

Výška zásuvek není standardizována GOST ani pravidly PUE, takže můžete umístit „elektrický bod“ kamkoli chcete.

Je také důležité zohlednit počet zásuvek v místnosti. V dnešní době, kdy je v domácnostech mnoho elektrických spotřebičů, je lepší mít více zásuvek, než je minimum stanovené normami.

Nástroje a materiály

Pro nejjednodušší instalaci zásuvkových krabic do sádrokartonu vám postačí ostrý nůž, šroubovák a špachtle.

Před zahájením instalace si připravte všechny potřebné nástroje a materiály.

Mezi základní vybavení patří: Šroubovák (plochý i křížový), Izolační páska, Odizolovací kleště, Zkoušečka napětí, Krabice pro zásuvky (speciální krabice pro sádrokartonové stěny), Elektrické vodiče (podle potřebného průřezu), Samotné zásuvky, Elektrická vrtačka se specializovanou korunkou pro vrtání otvorů (průměr 68 mm), Značkovač nebo tužka pro značení, Vodováha.

Postup instalace zásuvky do sádrokartonu

Instalace zásuvkových krabic do sádrokartonu je poměrně jednoduchá.

Pokud se rozhodnete nainstalovat výstupní blok do sádrokartonové zdi (několik kusů najednou), musíte udělat několik kulatých blesků v řadě.

Příprava zdi a značení

Nejprve podle schématu zapojení musíte určit, kam chcete vyříznout otvor pro instalaci vývodu do oddílu sádrokartonu.

Na vybrané místo umístěte značku na kříž na sádrokartonu, který bude středem budoucí díry.

Pro značení použijte úroveň budovy a jedno jednoduché pravidlo - vzdálenost mezi středy by měla být 72 mm.

Pokud se jedná o blok pod jedním rámem, pak před instalací a upevněním zásuvkové krabice do sádrokartonu jsou na stěně vytvořeny symetrické značky.

Následně se na stěnu nakreslí vodorovná čára a na ni se každých 71 mm umístí silná tečka nebo svislá čára, podle toho, kolik tam bude sloupků.

To klade důraz na střed budoucího elektrospotřebiče.

Vrtání otvorů

Korunka je zařízení pro vrtání otvorů na rovině, sestávající z ozubeného válce a vrtáku vyčnívajícího za obrys kulaté části.

Pro otvory sádrokartonu je vhodnější dřevěná koruna. Potřebné vybrání však není 71 mm, ale 68 mm.

A pro rozšíření otvoru z vnější strany o 3 mm použijte zkosení.

Vrtání otvorů probíhá s použitím vrtačky s nízkým počtem otáček a korunkou, která se zasune do středu kříže a omítka opatrně vyvrtá.

Otvory jsou provedeny skrz. Poté se obrys rozšíří odstraňovačem zkosení. V otvorech pro bloky jsou příčky řezány stavebním nožem nebo bruskou.

Při práci je důležité pamatovat na nošení ochranných brýlí.

Instalace krabice do otvoru

Jakmile máte otvor vyvrtaný, je téměř hotovo.

Teď zbývá do zdi vložit elektroinstalační krabičku. Zásuvkovou krabici instalujeme do připraveného otvoru v sádrokartonové desce. Krabice je upevněna ve stěně bez přidání alabastrové malty.

Instalace se jednoduše zasune do otvoru tak, aby vnější část lícovala s povrchem a šrouby se zašroubovaly jeden po druhém, dokud se distanční podložky nezastaví s omítkou.

Je třeba vzít v úvahu, že v krabici jsou čtyři šrouby, každý dva páry. Jeden pár vyčnívá mírně ven, je určen pro upevnění elektroinstalace. Druhý pár šroubů je mírně zapuštěný.

Spojení drží v zdi červené klipy.

Poté opatrně nainstalujte zásuvku do sádrokartonu a pomocí dvou šroubů upevněte sklo v záblesku.

Montáž krabice do sádrokartonu končí odřezáním přebývajících stahovacích pásků.

Izolace kabelu a připojení vodičů

Kabely jsou instalovány před připevněním sádrokartonu.

Ale při odchodu ze spojovací krabice by již měla být ve vlnité izolaci trubce.

Zvlnění je vyrobeno z několika ochranných materiálů: z polykarbonátů a z kovu: PVC.

Vlnité trubky malého průměru jsou určeny pro elektrické rozvody, kde se střídají tlusté prstence stěn s tenkými.

Posledně jmenované poskytují produktu flexibilitu.

Některé modely jsou uvnitř vybaveny ocelovým drátem. Polymery nehoří a jsou samozhášecí.

Úroveň dielektrické pevnosti - 2000 V.

Ujistěte se, že vodiče jsou pevně připojeny a že nedochází k žádnému kontaktu mezi jednotlivými vodiči.

Vodiče by měly být správně odizolovány (cca 1 cm) a připojeny k příslušným svorkám na zásuvce.

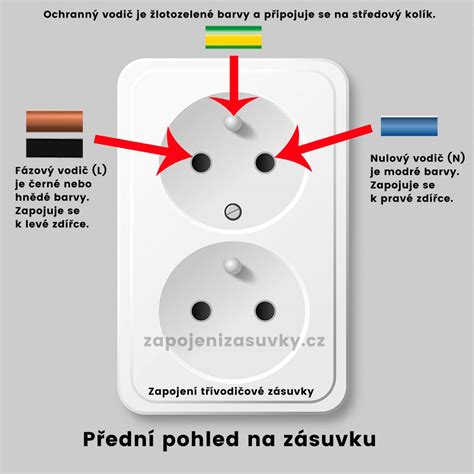

Většina zásuvek má tři svorky: Fáze (L), Nulový vodič (N), Ochranný vodič (PE).

Po připojení vodičů je možné zásuvku zasunout do krabice a upevnit ji pomocí šroubů.

Montáž krytu zásuvky a testování

Po připojení vodičů a upevnění zásuvky do krabice můžete nasadit kryt zásuvky.

Kryt by měl být pevně připevněn a neměl by se hýbat.

Ujistěte se, že všechny šrouby jsou dostatečně utažené, ale zároveň ne příliš, aby nedošlo k poškození krytu.

Po dokončení montáže je důležité otestovat, zda zásuvka funguje správně. Zapněte jistič a pomocí zkoušečky napětí ověřte, zda je v zásuvce napětí.

Pokud je vše v pořádku, můžete zásuvku začít používat.

Pro kontrolu funkčnosti můžete do zásuvky připojit nějaký elektrický spotřebič, například lampu nebo nabíječku.

Doplňující tipy a důležitá upozornění

Není obtížné správně upevnit spodní část v sádrokartonu.

Podle stejných pokynů je světelný spínač nainstalována a zapojena do sádrokartonu i do dvojité zásuvky.

Šrouby se nedoporučuje utahovat příliš pevně, aby nedošlo k drolení omítky s distančními vložkami.

Mezera mezi nosnou stěnou a sádrokartonovou deskou musí být nejméně 45 mm (výška podrostu).

Zapojení uvnitř konstrukce by mělo být použito pouze k ochraně elektrických vodičů.

Je třeba mít na paměti kovové profily a pokud došlo ke kontaktu s kovovou konstrukcí, není nutné přesouvat otvory.

Alternativní metody zahrnují povrchovou montáž a nadzemní zásuvky pro specifické styly interiéru.

Montáž a plánování v podkroví

Plánování elektrických rozvodů v podkroví je důležité pro šikmé stropy, omezený prostor a vyšší teploty.

Je nutné zohlednit, jaké spotřebiče budou v podkroví používány, a dimenzovat kabely a jističe.

Doporučuje se zpracovat projektovou dokumentaci, kterou schválí kvalifikovaný elektrikář nebo projektant elektro.

1. Vyznačení trasy rozvodů a umístění krabic podle plánu nebo podle výše uvedených pravidel.
2. Vedení kabeláže v sádrokartonu v instalačních profilech a dodržení minimálních vzdáleností.
3. Montáž vypínačů a zásuvek do připravených otvorů s rozpěrkami.
4. Připojení do rozvaděče a provedení revize a zkoušky.

Výhody a rizika elektrických rozvodů v podkroví

Moderní elektrické rozvody v podkroví přinášejí flexibilitu, energetickou efektivitu, bezpečnost a estetiku.

Mezi rizika patří přehřívání kabelů, požár, porušení parozábrany a nedostatečná kapacita rozvodů.

Praktické rady pro spotřebitele

Pro spotřebitele je důležité plánovat rozvody a vybrat vhodné materiály a komponenty pro sádrokartonové stěny.

Zásuvky do dětského pokoje by měly mít ochranné závěsy.

Přehledný konfigurace a šablony

Pro organizaci pobočkových, distribučních nebo spojovacích systémů lze použít řídicí jednotku a rozvodné skříně s vhodnými kryty.
