Svorkovnice je modulární konektor který spojuje dva nebo více vodičů k sobě a vytváří tak bezpečné, kontrolovatelné, upravitelné a odpojitelné elektrické spojení. V elektrických systémech jsou přímé spoje vodičů jako trvale slepené dílky LEGO - jejichž sestavení je obtížné. Hledejte certifikace materiálů (např. zpomalení hoření UL94 V-0) a definovaný rozsah provozních teplot. Funkce: Je to elektrický můstek uvnitř bloku. Kritické specifikace: Dodržujte utahovací momenty uvedené výrobcem pro dané typy šroubů a používejte pouze kompatibilní průměry a typy drátů. Výběr správného typu je vaším prvním a nejdůležitějším rozhodnutím.
Proč jsou pojistkové svorky důležité
Řady RSP, RSP A 4Pojistkové svorky jsou vhodné pro trubičkové tavné pojistky 5x20 mm (typ RSPA 4 - 6,3x32 mm) v provedení (keramika, sklo), montáž svorek je na DIN lištu TS 35. Pojistkové svorky slouží jako základní příslušenství, které zajišťuje stabilní provoz pojistky a bezpečné fungování obvodu. Základní úlohou pojistkové spony je zajistit pojistku a zjednodušit obsluhu a údržbu zařízení; jsou navrženy tak, aby vyhovovaly standardním trubičkovým pojistkám, jako jsou ty, které se používají ve skleněných držácích pojistek.
- Ochrana obvodu: Pojistkové spony chrání pojistku a prodlužují životnost součástí; keramická pojistková základna spárovaná s tělem kovové spony vytváří dvojitou-ochrannou strukturu.
- Materiály a provedení: Běžné spony v průmyslu jsou vyráběny z mosazi nebo fosforového bronzu, čímž se vyvažuje vynikající elektrická vodivost s mechanickou houževnatostí.
- Bezpečnost a spolehlivost: Pojistkové spony jsou životně důležité pro bezpečný provoz obvodu; vysokokapacitní pojistkové držáky-vypínací jsou navrženy tak, aby vydržely nárazy poruchových proudů.
V rámci systémů ochrany obvodu vyhovují držáky pojistek požadavkům na instalaci různých pojistkových zařízení; pojistkové svorky jsou kritickým konstrukčním prvkem pro converzní a bezpečné fungování obvodu. Dle potřeb lze do obvodu zařadit další modulární bloky a propojovací můstky, čímž se obvody rozšiřují a rekonfigurovat. Na stejné liště lze kombinovat různé funkce (průchodkové, pojistkové, termočlánkové bloky).
Princip a použití pojistkových svorek
Pojistkové svorky účinně chrání pojistku a prodlužují životnost obvodů; jejich základní úlohou je zajistit pojistku a zjednodušit obsluhu a údržbu zařízení; jsou navrženy tak, aby vyhovovaly standardním trubičkovým pojistkám, které se používají se skleněnými držáky pojistek. Vzhledem ke své kompaktní velikosti je obtížné namontovat pojistky přímo do různých typů zařízení, ale speciální pojistkové spony umožňují přesné umístění.
Pro vložení: plné nebo dutinkové dráty se zatlačí přímo do portů; připravené pevné/dráty s dutinkou jednoduše zapadají do kontaktů. Pokud je nesprávně nainstalováno, vznikají problémy s integrací uvnitř elektrických skříní.
Řada 1106-Fsvorky 1106-F jsou vhodné pro trubičkové tavné pojistky 5x20 mm a používají se ke spojování elektrických obvodů měděnými vodiči tam, kde nelze aplikovat nosnou DIN lištu TS a řadovou svorku RSP 4. Jsou dodávány v provedeních - 1 až 5 pólů. Každá svorka má při dodávce samostatně přiložený pojistkový držák.
V rámci systémů ochrany obvodu vyhovují držáky pojistek požadavkům na instalaci různých pojistkových zařízení; základní pojistkové svorky zajišťují stabilní provoz a bezpečné fungování obvodu. Po výběru správného typu a velikosti je důležitý rozměr a proudová zatížitelnost, aby šly pojistky bez problémů propojit s konkrétními zařízeními.
Další součásti a související koncepty
Stíněné terminály podporují uzemnění; modulární, označené bloky urychlují přesuny a změny. Pružinové svorky udržují konstantní tlak, ideální pro vibrace. Šroubové svorky nabízejí vysokou sílu, ale časem se mohou uvolnit. Pro vložení: ne, plné nebo dutinkové dráty se zatlačí přímo.

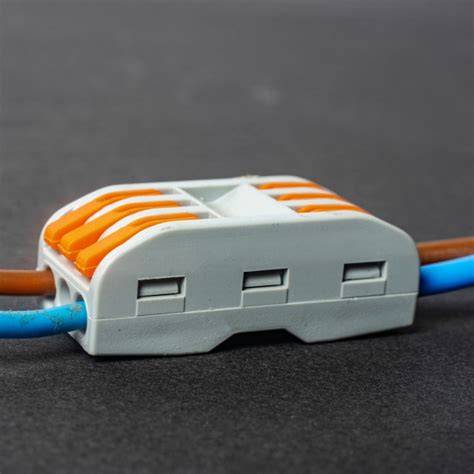

Řady WAGO svorek představují alternativu k tradičním šroubovým svorkám a zahrnují instalační řady 221 a 222, gelové svorky a další moduly; lze je používat v domácí elektroinstalaci, rozvaděčích a průmyslových aplikacích, včetně LED pásků a světel. WAGO svorky jsou bezpečnější v běžném provozu, protože pružina drží vodič trvale stejnou silou a nehrozí postupné uvolnění vlivem vibrací nebo teplotních změn. Pro hliníkové vodiče existují speciální řady WAGO svorek - vždy je potřeba ověřit, že typ je pro hliník určený. Většina řad je určena pro měděné vodiče; v případě venkovního prostředí existují gelové varianty chránící spoj před vlhkostí.
Nový elektrický konektor Wago ŠOKUJE VŠECHNY - Inline 221 dorazil!
Speciální poznámky k pojistkám a svorkám
Při stejnosměrném napětí je nutno dodržet polaritu kladného pólu vyznačeného na svorce. Pojistkové svorky a držáky jsou často k dispozici s různými konfiguracemi pólů pro konkrétní pojistkové kazety. Pojistkové svorky se dělí na všeobecné a automobilové - správný výběr je klíčový pro optimalizaci výkonu a spolehlivosti; důležité je porovnání rozměrů, jmenovitého proudu a montážního prostoru.

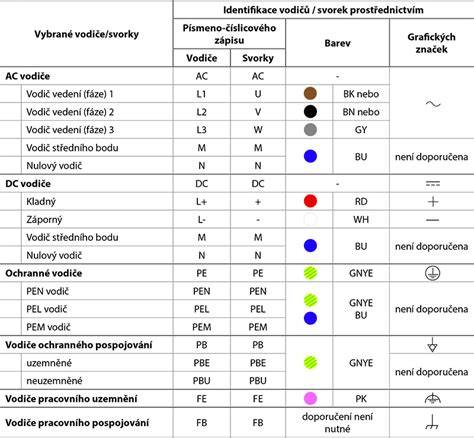

V automobilové diagnostice se setkáváme s normalizovanými čísly a písmeny na svorkách, která identifikují konkrétní kontakt či funkci (např. CAN sběrnice, řízení dobíjení).
Souhrn a praktické tipy pro výběr
Vyberte správný typ svorky jako první a nejdůležitější krok. Dodržujte utahovací momenty a ověřujte kompatibilitu drátů. Zvažujte prostředí ( vibrace, teplotní cykly, vlhkost) a potřebu rychlého a bezpečného zapojení. Pojistkové svorky a svorkovnice obecně usnadňují zapojení, zvyšují bezpečnost a usnadňují údržbu v různých systémech od rozvaděčů až po proprietární moduly v průmyslových aplikacích.
