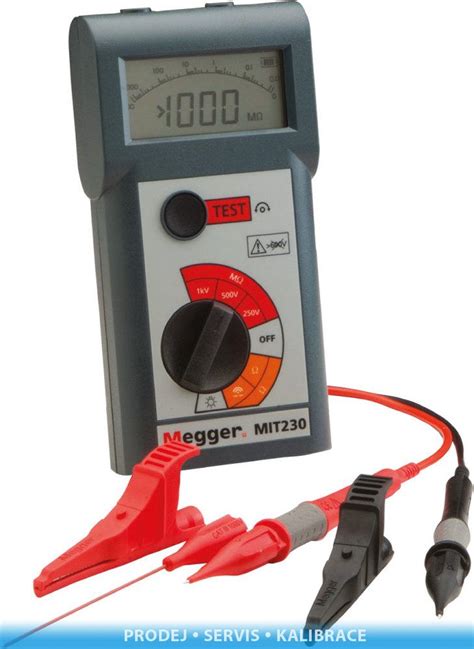

Měřiče izolačního odporu, někdy nazývané megaohmmetry, jsou specializované revizní přístroje určené pro měření izolačních odporů elektrických zařízení, sítí nebo jejich částí. Díky testerům izolace lze snadno provádět kontrolu i revizi izolačního stavu elektrické sítě, její kvality a bezpečnosti, a tím předejít zbytečným komplikacím, rizikům či poruchám v důsledku nedostatečné nebo špatné izolace.
Základní princip a normy
Pro měření izolačního odporu podle čl.6.5 ČSN 33 1610 je nutné použít měřidlo se stejnosměrným zdrojem o napětí 500 V při zatížení 1 mA. Vhodnost měřidla otestujeme tak, že na svorky měřícího přístroje připojíme odpor 500 kiloOhmů. Po odstartování měření poteče odporem proud minimálně 1 mA, pokud na svorkách měřidla nebude napětí menší jak 500 V. Izolační odpor se musí řídit tabulkou 2 ČSN 33 1610 a nesmí být menší.
Izolační odpor se měří u spotřebiče třídy I mezi živými částmi a neživými částmi, zatímco u spotřebičů třídy II mezi živými a přístupnými vodivými částmi. Pokud je izolační odpor větší, než rozsah měřidla > 20 MOhmů, na displeji se zobrazí levá číslice 1, což signalizuje překročení rozsahu měřidla. Při měření je nutné nejprve připojit měřící vodiče na ověřované zařízení a teprve poté startovat měření; vodiče by neměly být po startu znovu propojeny.
Konfigurace a nastavení pro různé třídy ochrany
Pro třídu ochrany I se měření provádí mezi živými a neživými částmi, pro třídu II mezi živými a přístupnými vodivými částmi. Přístroje bývají vybaveny obvodem pro vybití napětí na případné kapacitě měřeného zařízení a doporučuje se provádět měření střídavým proudem, aby se nejlépe přiblížily pracovní podmínky zařízení.
Praktické postupy a bezpečnost
Přesnost a funkčnost měřidla otestujeme tak, že na svorky testovaného měřidla izolačních odporů připojíme digitální multimetr (PU 510, PU 516, VE 8020 apod.). Měření izolačního odporu pro třídu II vyžaduje dodržení doby měření 5-10 sekund a neodpojovat měřící vodiče během měření. Před začátkem dalšího testu je vhodné zkontrolovat, zda je napětí vybití a že přístroj umožňuje plynulé zvyšování napětí do předem nastavené hodnoty s omezením proudu, aby nedošlo k poškození izolace. Mezi klíčové funkce patří i PI a DAR výpočty, zobrazení aktuálního napětí a kapacity.
Ke zvýšení spolehlivosti je možné použít rampový režim, kdy se napětí postupně zvyšuje až do předem nastavené hodnoty. Tento režim je užitečný pro nalezení bodů selhání izolace bez vážného poškození. KEW3127 a KEW3128 mohou při testech zobrazit poruchové napětí, než dojde k průrazu, a poté pokračují v měření až do dosažení přednastavené úrovně proudu. Pro otestování stavu izolace je vhodné porovnat naměřené hodnoty s požadovanými normami a případně provést další dílčí testy.
Rozsahy a přehled měřicích režimů
Měřiče izolačního odporu, neboli megaohmetry, bývají koncipovány tak, aby zvládly měřit odpor až do řádů gigaohmů a poskytovaly napětí v jednotkách kilovoltů pro simulaci reálných podmínek mezi živými částmi a izolací. Kromě samotného měření izolačního odporu mohou tyto přístroje nabízet i měření napětí, kapacity, unikajícího proudu a vybíjecího času, což umožňuje komplexnější hodnocení stavu izolace. Někdy bývá součástí i funkce automatického vybití a zobrazení průběhu R(t), doprovázené vyhlazením signálu pro přesnější vyhodnocení.
Díky testům izolace lze provést rychlou diagnostiku vícevrstvých izolací a vyhodnotit jejich chování při vybíjení, což je užitečné při revizích elektrické sítě a při zajištění bezpečnosti provozu. Tester izolace tak šetří čas a zvyšuje spolehlivost v průmyslových prostředích, kde spolehlivá izolace představuje klíčový bezpečnostní faktor.
Filtrace, dodavatelé a akce často doplňují nabídky a popisy technických parametrů, které se prolínají s výkonovými charakteristikami měřicích přístrojů. Často se uvádí rozsah měření U AC a U DC, stejně jako počet testovacích režimů a volitelné doplňky.
Praktické tipy pro návrh výrobku
Než začnete s návrhem, vyberte měřicí zdroj s konstantním napětím 500 V a s jistou schopností zvládnout proud 1 mA, aby se zajistila stabilita a spolehlivost během měření. Při otestování vhodnosti měřidla testuje odpor 500 kΩ. Při dlouhodobé práci zvažte rampový režim pro postupné zvyšování napětí a vyvarujte se překročení bezpečnostních limitů, které by mohly vést k poškození izolace.
Kvalitní měřič izolačního odporu by měl mít vestavěný systém vybití a funkce pro měření v různých režimech včetně měření pro třídu I i II a zobrazení hodnot podle normativních požadavků. V rámci vyhodnocení postupů je vhodné provést kalibraci a ověření s použitím digitálního multimetrického přístroje pro testování přesnosti a funkčnosti měřidla.
| Parametr | Hodnota/Popis |
|---|---|
| Napětí testu | 500 V DC |
| Proud zatížení | 1 mA |
| Doba měření (II. třída) | 5-10 s |
| Zakázané poškození | Překročení rozsahu > 20 MΩ |
Klíčové charakteristiky pro konstruktéry
Pro návrh vhodného měřiče je důležité mít možnost volby rozsahů U AC a U DC, zobrazení plochého a dynamického průběhu R(t), a funkce automatického vybití. Přístroj by měl poskytovat PI a DAR výpočty, měření napětí a kapacity, a mít ochranné prvky proti překročení proudu a zkratu. Pro diagnostiku vícevrstvých izolací je užitečný plynulý nárůst napětí s řízeným omezením proudu a extraktem poruchového napětí před porušením izolace.
