Vnější kontaktní zateplovací systémy (ETICS - External Thermal Insulation Composite Systems) se zpravidla sestávají z vhodných tepelně izolačních desek, lepících a armovacích tmelů, různých druhů hmoždinek a příslušenství (rohové, zakládací, ukončovací, dilatační a další profily) a různých typů fasádních omítek, penetrací atd.
Pro realizaci vnějšího kontaktního zateplovacího systému je vhodné zajistit v potřebném rozsahu projektovou, stavební a ostatní technickou dokumentaci.
Její součástí by mělo být, mimo jiné, tepelně technické posouzení zateplované konstrukce a statické posouzení předepisující také typ a rozmístění kotevních prvků.
Volba izolace a příprava podkladu
První věcí, kterou musíte učinit, je volba typu a tloušťky izolačního materiálu.
Na výběr jich máte celou řadu.
Nejlepší poměr cena/výkon nabízí dlouhodobě minerální izolace.
Má vynikající tepelně-izolační vlastnosti a na rozdíl od jiných materiálů plní i funkci akustické izolace, umožňuje domu dýchat a je nehořlavá.
Požadavky na tepelně technické vlastnosti stavebních konstrukcí jsou definovány v ČSN 730540-2.
Z hlediska správného fungování prvků tvořících obálku budovy je důležité dosáhnout alespoň tzv. požadovanou hodnotu součinitele prostupu tepla.
Ekonomicky optimální, s ohledem na náklady pořizovací a provozní, jsou zpravidla hodnoty pod úrovní doporučenou.
Vnější kontaktní zateplovací systémy nejsou určeny pro vyrovnávání nerovností na fasádách.
Před tím než přistoupíte k založení zateplovacího systému a lepení tepelně izolačních desek, nutně musíte ověřit a případně zajistit rovinnost podkladu (například aplikací jádrové omítky) a ověřit přídržnost podkladu.
U izolačních desek i lamel, které nejsou opatřeny silikátovým nástřikem se před nanesením lepícího tmelu musí do desky vtlačit tenká (penetrační) vrstva tmelu.
Tento krok u izolací se silikátovým nástřikem odpadá.
U všech typů desek se lepící tmel nanáší po obvodu desky a ve třech bodech v ploše desky (deska by měla být přilepená na min. 40 % plochy).
U všech typů fasádních lamel FKL se tmel nanáší celoplošně s použitím ozubeného hladítka.
Izolace se lepí zdola nahoru, horizontálně a na vazbu.
V průběhu práce kontrolujte rovinnost výsledného povrchu.
Izolace musí být rozměřena tak, aby rohy otvorů vycházely do plochy desky.
V rozích musí tvořit tvar písmene L.
Svislé i horizontální spáry musí být od rohů vzdáleny min. 100 mm.
V rozích budov se desky pokládají střídavě na vazbu.
U okenních otvorů roh ostění nebo nadpraží tvoří hlavní izolační deska nebo lamela.
Izolace ostění a nadpraží (FKD RS) se vlepí do vzniklé mezery.

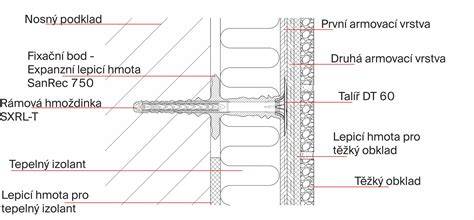

Kotvení fasádních izolací
Kotvení provádějte na základě projektové dokumentace a technologického předpisu nositele systému.
Kotvení se navrhuje v souladu s postupem uvedeným v ČSN 732902.
Délka kotev se stanovuje s ohledem na tloušťku izolace a s ohledem na skutečné provedení podkladu (do kotevní délky se nezapočítává například omítka).
Po přiměřeném zatuhnutí lepícího tmelu (zpravidla 24 hodin po nalepení izolace) můžete přistoupit k montáži fasádních talířových hmoždinek.
Pro kotvení fasádní izolace z kamenné vlny se používají hmoždinky s kovovým šroubovacím nebo zarážecím trnem.
Konstrukce vnějšího kontaktního zateplovacího systému bez kotevních prvků je možná pouze s použitím lamel s kolmým vláknem (FKL) u objektů s výškou do 20 m, v případě, že tuto variantu připouští nositel systému, za předpokladu že podklad lze považovat za únosný (bez separujících vrstev - například nátěrů).
Při povrchové montáži musí být talířek zatlačen do izolace tak, aby byl skryt v rovině tepelné izolace.
Pokud vystupuje z povrchu fasády nebo je do ní naopak zaražen tak, že došlo k potrhání povrchu izolační desky je toto nutné považovat za chybu.
Pro omezení vlivu bodových tepelných vazeb je vhodné zvolit některý ze způsobů zápustné montáže hmoždinek.
Při zápustné montáži je talířek hmoždinky zapuštěn, s použitím speciálního nástroje, pod povrch tepelné izolace a následně překryt krycí zátkou z minerální vlny.
Tato varianta zamezuje nežádoucímu prokreslování hmoždinek na povrchu fasády a zároveň snižuje přibližně na polovinu vedení tepla dříkem hmoždinky.
Profily a detaily fasády
Před realizací celoplošně armované základní vrstvy začistěte detaily fasády, například rohy, ostění a nadpraží oken, apod.
Pro rohy použijte zakončovací rohové profily s integrovanou síťovinou.
Vkládají se do tmelu naneseného na roh a s pomocí hladítka se začistí do výsledného tvaru.
V exponovaných místech jako jsou rohy dveřních a okenních otvorů se obdobným způsobem položí pomocná diagonální výztuž o rozměru nejméně 300 × 200 (mm).
Všechny kroky je nutné provádět v souladu s technologickým postupem vydaným nositelem systému.
Rohové profily zajišťují vyztužení všech vnějších rohů domu a svislých nároží otvorových prvků.
Vyrábí se z PVC nebo hliníku s nakašírovanou skelnou tkaninou v rozměrech 10x10 cm, 10x15 cm pro nároží domu, 10x23 cm pro nároží ostění otvorových prvků.
Dodávají se v délce 2 m, 2,5 m.
Profil se vkládá do předem natažené vrstvy stěrkového tmelu a následně se uhladí a srovná do roviny.
Profil se osazuje vždy před natažením armovací tkaniny.
Armovací tkanina u spoje profilů se musí překrývat o min. 100 mm.
Profily se navzájem nepřekrývají, pouze se překrývá tkanina nakašírovaná na profilu.
Rozdíl mezi hliníkovým a PVC profilem je pouze v materiálovém složení, použití obou profilů je stejné.
Hliníkový profil je křehký, lehčí a je oblíbený kvůli své snadné montáži a delší životnosti hliníku.
Cenově jsou PVC rohy levnější.
Okenní profil se osazuje na horní hranu ostění a zabraňuje stékání vody z plochy fasády k rámu okna.
Voda skapává z okapového nosu profilu na parapet a k oknu se tak vůbec nedostává.
Doporučuji tento profil osadit vždy.
V minulosti se horní hrana ostění opatřovala rohovým profilem (což se děje na spoustě staveb dodnes), který není vhodný.
Dodávají se v délce 2m a 2,5m.
Profil se vkládá do předem natažené vrstvy stěrkového tmelu a následně uhladí a srovná do roviny.
Profil se osazuje vždy před natažením armovací tkaniny.
Armovací tkanina u spoje profilů se musí překrývat o min. 100mm.
Doporučujeme vám všechny tyto profily použít na vaši novou fasádu.
Přehled vybraných profilů pro zateplovací systémy
- Rohová lišta LKS PVC s tkaninou Vertex PVC s tkaninou
- Zpevnění rohů a hran, ochrana před vlasovými trhlinami a UV zářením
- Klenbový rohový profil PVC s tkaninou PVC s tkaninou
- Vyztužení rohů na vnitřních klenbových obloucích, ochrana před mechanickým poškozením
- Parapetní profil LTE s tkaninou S tkaninou, oboustranně samolepicí páska
- Ukotvení venkovního parapetu, ochrana proti mechanickému poškození a vlhkosti
- Začišťovací okenní APU lišta s tkaninou Kvalitní PVC
- Vytvoření dilatačního spoje mezi ETICS a rámem okna/dveří, zabraňuje opadávání omítky
- Ukončovací profil omítkový UPO s tkaninou S tkaninou
- Začišťovací okenní profil 2D ADAPT s tkaninou 6 mm PVC s ochrannou lamelou
- Krycí zátka k dilataci PVC
- Efektivně vyplňuje průběžné a rohové dilatační profily a chrání je před povětrnostními vlivy
Základní armovaná vrstva a finální úprava: Po nalepení a ukotvení tepelně izolačních desek a následné technologické přestávce (nejméně 24 hodin) se přistupuje k realizaci základní armované vrstvy, která je tvořena výztužnou síťovinou zapuštěnou do stěrkového tmelu (zpravidla o tloušťce 3 až 4 mm).
Základní vrstva se na fasádní izolace z kamenné vlny nanáší zpravidla ve dvou krocích: Nejprve se nanáší vyrovnávací vrstva v tloušťce min 2 mm.
U desek bez silikátového nástřiku v rámci tohoto kroku vtlačte do minerální izolace tenkou penetrační vrstvu tmelu.
Při používání desek s nástřikem vtlačovat penetrační vrstvy nemusíte.
Následuje realizace armované vrstvy, která se nanáší s pomocí ozubeného hladítka s velikostí zubu 10 × 10 (mm).
Do této vrstvy se vkládá výztužná síťovina.
Síťovina se pokládá shora.
S pomocí hladítka se vtlačí do tmelu a tmel protlačený síťovinou se uhladí do výsledné roviny.
Jednotlivé pásy výztužné tkaniny se kladou se vzájemným přesahem nejméně 100 mm.
V případě nutnosti lze na vyrovnanou a nevyschlou armovanou vrstvu nanést ještě finální vyrovnávací vrstvu tmelu.
Po vytvoření základní vrstvy je nutná technologická přestávka v souladu s pokyny v dokumentaci vydané nositelem systému.
U vnějších kontaktních zateplovacích systémů se jako finální povrchová úprava používá nejčastěji některý z typů tenkovrstvých omítek.
Na vnější kontaktní zateplovací systémy se zpravidla používají omítky s velikostí zrna od 1,5 do 5 mm.
Jako první krok při realizaci omítky naneste penetraci určenou montážními pokyny - výrobci zpravidla dodávají penetraci pod omítky probarvenou do stejného odstínu jako omítka.
Na jejím konci se provede natažení omítky.
Omítkové směsi umožňují vytvoření povrchů s různou strukturou a v široké škále barev.
Důležité je ale také zvolení vhodné pojivové báze.
Nejčastěji používané typy omítek: Akrylátové omítky, Silikonové omítky, Silikátové omítky.
Další fasádní systémy a architektonické prvky
Pro estetické, funkční a cenově přijatelné opláštění budov jsou optimální volbou velkoplošné fasádní kazety i zateplení budov.
Cenově dostupné a reprezentativní velkoplošné fasádní kazety jsou ideální volbou pro reprezentativní opláštění budov za přijatelnu cenu.
Fasádní kazety je možné je vyrobit z povlékané pozinkované oceli, hliníku, titanzinku, mědi a nerezové oceli.
Kazety se vyrábí z materiálů tloušťku 0,75 až 1,25 mm a délky 300 až 4000 mm a šířky 100 až 600 mm.
Standardní hloubka kazet je 30 mm.
Také označované jako ACM desky jsou ideálním materiálem pro opláštění budov, kde jsou požadovány větší formáty, dokonalá rovinatost a flexibilita materiálu.
Sendvičové desky typu ALUCOBOND, LARSON, SARAYBOND a podobné se skládají ze dvou hliníkových desek a mezi nimi je jádro z polyetylenu, minerálního materiálu s redukovanou hořlavostí nebo minerálního materiálu nehořlavého.
Designové keramické fasády z hliníkových extrudovaných profilů SARAY COTTA jsou vhodné pro novostavby i rekonstrukce.
S nízkou hmotností 6-8 kg/m2 a jednoduchou montáží představují ekonomickou alternativu ke keramickým obkladům.
Lamely se vyrábí v šířkách 150, 200, 225 a 250 mm.
Povrchová úprava má mezinárodní garanci kvality - Qualicoat.
Při návrhu a instalaci fasádních lamel, kazet, desek ACM i COTTA profilů je nutné zohlednit roztažnost materiálů!
Plastické minerální fasádní prvky StoDeco umožňují vytvářet linie a dekorativní prvky pro historické i moderní fasády.
Dají se použít přímo na podklad, na ETICS i na předsazené odvětrávané fasády.
Architektonické prvky StoDeco jsou frézovány z desek s milimetrovou přesností podle požadavků projektanta.
Nehořlavý minerální materiál je kompaktní jako kámen a lze z něj vyrobit fasádní profily, šambrány, římsy a další dekorativní prvky.
Prvky StoDeco z Verolithu jsou odolné proti vlhkosti, mrazu, tlaku a nárazu a jsou vhodné i pro památkově chráněné budovy.
Prvky lze aplikovat bez speciálních nástrojů a jejich materiálové vlastnosti jsou přizpůsobeny systémům Sto.
Povrch StoDeco prvků lze upravit pomocí omítek a barev Sto, což umožňuje kvalitní povrchovou úpravu.
Příklad realizace fasády: LANIK Boskovice - rekonstrukce a nová přístavba ukazuje roli kvalitních omítek StoSignature a ETICS.
Budova LANIK v Boskovicích ilustruje propojení staré budovy a nové přístavby s dlouhodobou vizí investora.
Fasáda nové přístavby je zateplena systémem StoTherm Vario s světlou omítkou a betonově šedou omítkou v meziokenních prostorech.
Pro fasádu byly vybudovány i rošt pro popínavé rostliny a únikové schodiště.
Perfekcionismus ve fasádě je vidět v použití NedZink NOVA COMPOSITE a dalších technických detailů.
NedZink NOVA COMPOSITE je rovinná sendvičová deska s tloušťkou 4 mm pro velkoformátové obklady a rovnoprostorový vzhled.
Drážkové panely a titan-zinkové šablony umožňují esteticky a technicky relevantní opláštění velkých ploch.
Upevnění se provádí skrytými šrouby nebo nýty z nerezového materiálu.
Kvalitní provedení zateplovacího systému vyžaduje i správně vybrané a kvalitní materiály včetně Lišt a profilů z HPI-CZ.
Lišty a profily z HPI-CZ vynikají pevností a odolností proti ohýbání a praskání.
Při realizaci ETICS se využívá celá škála lišt a profilů, například lišty začišťovací, zakončovací profily s okapničkou, parapetní profily, ukončovací, dilatační nebo rohové profily.
Lišty a profily ze sortimentu HPI-CZ jsou vyrobeny z pevného plastu odolného proti UV záření.
Při výrobě profilů HPI-CZ opatřené tkaninou je tkanina navařována ultrazvukem.
Přídržnost tkaniny při tahových zkouškách je důležitým parametrem.
Začišťovací lišty nacházejí uplatnění okolo okenních a dveřních jednotek.
Připojovací profily jsou vybaveny ochrannou lamelou a samolepicí PE páskou pro připojení krycí fólie.
Začišťovací lišty mohou být variantami 1D, 2D nebo 3D podle dilatací.
Připojovací profil HPI - UNI zajistí vodotěsný a trvale pružný přechod tepelně izolačního systému ve špaletě na parapetní plech.
Profil HPI - UNI je tvořen plastovou lištou odolnou proti praskání a deformacím s integrovanou tkaninou a oboustranně lepící páskou.
Pro připojení parapetů tvaru „U“ i „L“ lze použít profil HPI - UNI.
Napojení oplechování a další detaily
Napojení oplechování k ETICS v místě, kde ke stěně domu přiléhá např. střecha, se řeší ukončovacím profilem.
Přechodový profil slouží pro řešení detailu v místě přechodu mezi dvěma různě silnými izolanty v rámci jednoho objektu.
Rohový profil může být opatřen nárazovou hranou.
Ukončení omítky a dilatační detaily
Ukončení omítky v místě, kde navazují dvířka rozvaděče, popřípadě jiný objekt, se realizuje pomocí ukončovacích profilů omítky zateplení.
Tyto profily jsou v nabídce v několika variantách podle výšky cementového tmelu a hrubosti omítky (3, 6 nebo 10 mm).
Přechod mezi dvěma rozdílnými izolanty řeší tzv. dilatační profily.
