Beton je základní stavební materiál, jehož kvalita je výrazně ovlivněna technologií hutnění. Klíčovým zařízením pro efektivní zhutnění a eliminaci vzduchových dutin je vibrační stůl, který umožňuje doplnit a zkompresovat cementovou maltu v plastových formách. Tento článek shrnuje principy, typy a praktické aspekty výběru vibračního stolu pro betonové odlitky a dlažby.
Co je cílem vibračního lití a proč je vibrace důležitá
Nejběžnějším způsobem výroby betonových výrobků je vibrační lití. Proces vibračního lití zahrnuje umístění plastové formy na povrch stolu s následným vyplněním cementovou maltou a dalším zhutňováním konzistence, dokud není jednotná. Oscilační pohyby způsobené společnou prací elektromotoru a excentrických nebo speciálních vibrátorů pomáhají vytvářet hustou strukturu cementové hmoty a eliminovat přítomnost vzduchových dutin v betonové konstrukci. Pro takové betonové výrobky, které snesou provozní zatížení, je v prvé řadě nezbytná technologie vibračního lití.
Typy vibračních stolů a jejich vlastnosti
Nalezneme dvě hlavní kategorie: horizontální a vertikální vibrace. Obě varianty mají své konstrukce, výhody a nevýhody.

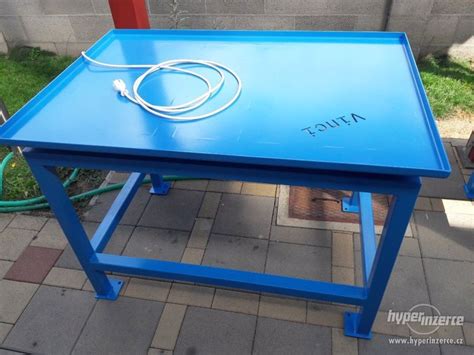

Horizontální vibrační stůl
Konstrukce plošiny s horizontální vibrací je kovový rám z profilových trubek, na kterém je upevněn elektromotor a excentrická spojka. Deska stolu visí na řetězech a horizontálně se pohybuje. Standardní horizontální stůl unese zatížení do 120 kg, zesílený až 150 kg. Výhody zahrnují vyšší hustotu betonu a rovnoměrné zhutnění po celé ploše desky díky rovnoměrně rozloženým vibracím. Přednosti se projevují i v nižších ztrátách energie a lepší efektivitě díky odlehčené desce. Nevýhody nastupují při vyšších zatíženích; při velkém zatížení hrozí protažení spojky motoru a poškození upevnění, což vede k opravám. Cenově bývá horizontální stůl s regulovaným zatížením i vibracemi dostupný pro standardní i zesílené varianty.
Praktické poznámky: konstrukce horizontálního stolu umožňuje instalaci ochranné zástěry na straně pracovní plochy, čímž se zjednodšuje údržba motoru. Celkové rozměry bývají kolem 2220x820x700 mm. Pro ještě větší užitek lze využít výhodní horizontální vibrace pro technologie peletizovaného mramoru či kevlarového betonu.
Vertikální vibrační stůl
Konstrukce využívá robustní rám z kanálů a profilů s upevněným vibrátorem uvnitř stolu. Výhody spočívají v rovnoměrném zhutnění cementově-pískové malty a v tom, že abrazivní materiály méně poškozují stěny formy. Vertikální stoly zvládnou větší zatížení, což snižuje cenu na jednotku při vyšších objemech. Nevýhody zahrnují vyšší hmotnost a možné nerovnoměrné zhutnění u tenkých vrstev, zvláště u tloušťky kolem 20 mm, kde se v důsledku „vaření“ roztoku mohou tvořit vady. Pro velké výrobky mohou být potřeba delší doby vibrací a někdy se vyplatí zvažovat alternativy.
Proč jsou horizontální vibrace často výhodnější
Proces kvalitního vibračního lití vyžaduje mírnou frekvenci, která zabraňuje „varu“ betonu. U horizontálních stolů se efekt varu vyskytuje jen na povrchu a mnohem méně často, což zlepšuje kvalitu povrchu a snižuje riziko vzduchových inkluzí. Vertikální stroje mohou vést k nerovnoměrnému zhutnění a vyžadují delší dobu vibrací pro stejné výsledky, což zvyšuje provozní náklady.
Další volby a praktické související informace
Alternativy k vibračnímu stolu zahrnují domácí vibrační mechanismy, které mohou částečně zhutnit beton, ale nejsou ideální pro sériovou výrobu. Pro velký objem je lepší volbou vibrační stůl určený pro horizontální i vertikální vibrace. Specializované polykarboxylátové plastifikační přísady pro samozhutnitelný beton existují, ale jejich efektivita je nejvýznamnější při průmyslové výrobě. V případě nedostatku vibračního stolu lze dlažby ručně zhutňovat výztuží nebo ručním vibrátorem betonu, avšak výsledná kvalita bývá nižší a vzduchové bubliny zůstávají.
Cena a dostupnost vibračních stolů
Cena závisí na funkčnosti, provozním napětí a zatížení. Horizontální stoly standardní i zesílené bývají v různých cenových relacích, zatímco vertikální vibrační stoly bývají dražší. Speciální modely s vibračními stojany a regulací frekvence mohou být výrazně dražší. Použitý vibrační stůl může být levnější, ale vyžaduje pečlivou kontrolu opotřebení a shody parametrů.
Nejčastějšími dodavateli a modely bývají horizontální vibrační stoly s výkonem kolem 0,75 kW až 1,0 kW a horizontální deska s hloubkou i šířkou vhodnou pro konkrétní formy. Vertikální stoly a vibrostandy nabízejí vyšší nosnost a variabilitu v prostorech, ale za cenu vyšší hmotnosti a nákladů na provoz.
Kde a jak nakupovat vibrační stoly
Na trhu existují společnosti, které nabízejí kompletní vybavení pro výrobu betonových výrobků od vibračních stolů po formy a laboratorní zkušební zařízení. Příklady integrace zahrnují nabídky pro horizontální i vertikální vibrační stoly, trojformy pro zkušební tělesa a související laboratorní vybavení. Při výběru je důležité zohlednit váhové zatížení, napájecí napětí a kompatibilitu s existující výrobou. Zajímavé jsou i možnosti upgradů na domácí napětí a dodávky na míru podle potřeb zákazníka.
Tipy k výběru a instalaci
- Určete požadované zatížení a rozměry pro konkrétní výrobky a formy.
- Zvažte, zda chcete horizontální nebo vertikální vibrace a zda preferujete směrování vibrací pro vyšší hustotu betonu.
- Ověřte parametry motoru, výkon a energetickou účinnost, případně možnost regulace frekvence.
- Posuďte provozní náklady a údržbu, včetně ochranné zástěry a dostupnosti náhradních dílů.
- Pro větší množství zvažte nové nebo repasované stroje od spolehlivých dodavatelů s garancí kvality.
Pro ilustraci hlavních komponent a uspořádání horizontálního vibračního stolu lze použít blokovou schéma popisující rám, motor, excentrickou spojku a řetězovou desku.
Concrete Vibrating table
Krátké video ukazuje princip působení vibrací na desce stolu a rozložení hustoty betonu během hutnění.
Praktické shrnutí
Vibrační stůl je klíčovým zařízením při výrobě vysoce kvalitních betonových výrobků. Horizontální vibrace nabízejí rovnoměrné zhutnění a efektivní práci s menším zatížením stolu, zatímco vertikální vibrace umožňují vyšší nosnost a flexibilitu, avšak s některými nevýhodami v kvalitě při tenkých vrstvách. Správná volba závisí na vašem výrobním objemu, typu forem a požadované kvalitě povrchu. Při nákupu je důležité vyhodnotit parametry zatížení, napětí, kompatibilitu a provozní náklady, a zvolit dodavatele s osvědčenými referencemi a možností podpory.
Vždy je vhodné konzultovat výběr s poskytovatelem, který nabízí nejen samotný stroj, ale i související dílenské vybavení a servisní podporu pro dlouhodobé fungování. Případné laboratorní zázemí a zkušební zařízení mohou dále zlepšit kontrolu kvality betonu a potvrdit správnost nastavení amplic a doby hutnění.
