ETICS (External Thermal Insulation Composite Systems) je stavební výrobek dodávaný jako ucelená sestava složek, skládajících se z lepicí hmoty, tepelného izolantu, kotvících prvků, základní vrstvy a konečné povrchové úpravy. Pro ETICS neexistuje harmonizovaná evropská norma. V červnu 2013 byla vydána revize ETAG 004, která významným způsobem změnila posouzení shody ETICS u základního požadavku, jímž je ochrana proti hluku. V minulosti měla požadavky splňovat celá stěna včetně ETICS i oken a ostatních otvorů. V revidovaném ETAG 004 je uvedeno, že ETICS může mít pozitivní nebo negativní vliv na vzduchovou neprůzvučnost stěny, na kterou byl aplikován.
Revize ETAG 004 popisuje určení akustických vlastností ETICS laboratorním měřením podle skupiny norem ČSN EN ISO 10140 Akustika - Laboratorní měření zvukové izolace stavebních konstrukcí. Určovanou veličinou je zlepšení nebo zhoršení vážené vzdušné neprůzvučnosti ΔRw (dB). Pokud výrobce laboratorně ΔRw nezměří, tak může deklarovat na těžké referenční stěně hodnotu ΔRw = -8 dB, což znamená výrazné zhoršení akustických vlastností celé stěny. Asociace výrobců minerální izolace (AVMI) proto prověřila v akreditované laboratoři hodnoty vzduchové neprůzvučnosti u systému ETICS s minerální izolací.
Jako podkladní (referenční) byla zvolena normová standardizovaná železobetonová stěna tloušťky 15 cm, objemová hmotnost 350±50 kg/m³, o ploše 10 m². Při volbě systému byl uplatněn princip výběru kritického reprezentanta. AVMI prověřila systémy s dvěma tloušťkami minerální izolace (100 mm a 200 mm) tak, aby bylo možné výsledky v případě potřeby lineárně interpolovat. U systému s minerální izolací o tloušťce 200 mm bylo naměřeno zlepšení o 2 dB. ETICS s izolací tloušťky 100 mm je bez vlivu na vzduchovou neprůzvučnost systému.

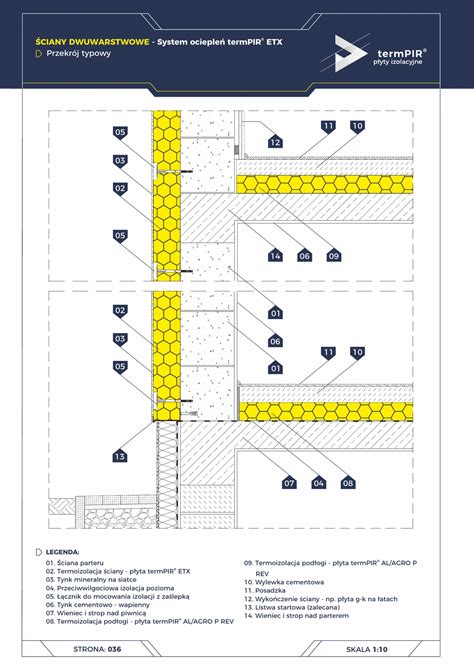

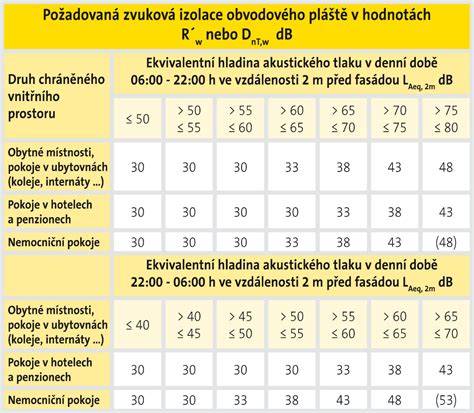

Neprůzvučnost ETICS pozitivně ovlivňuje vzrůstající tloušťka izolačního výrobku a použité plastové kotvy. Při nižších hodnotách dynamické tuhosti je zvukoizolační vlastnost výrobku lepší. Vzduchová neprůzvučnost obvodových plášťů se stanovuje individuálně v závislosti na síle vnějšího hluku. Obytné místnosti v domech musí splňovat požadavky normy ČSN 73 0532 Akustika - Hodnocení zvukové izolace stavebních konstrukcí a v budovách - Požadavky.
Modelový výpočet a praktické ukázky
Modelový výpočet je zpracovaný na příkladu panelového domu u hlučné komunikace, kde je požadavek na vzduchovou neprůzvučnost Rw podle ČSN 73 0532 na neprůsvitné části 43 dB, požadavek na okna o 3 dB nižší, tedy 40 dB. Vzdušná neprůzvučnost panelové stěny je 50 dB, Rw oken je 40 dB. Zpracovány byly tři varianty:
- Stěna panelového domu zůstane nezateplená.
- Stěna zateplená systémem ETICS, u kterého nebude známa hodnota Rw (NPD).
- Stěna panelového domu, zateplená - ETICS s MW tloušťkou.
Závěr pro variantu 1: Stěna s Rw 50 dB > požadavek dle ČSN 73 0532 (43 dB). Okna lze ponechat s danými akustickými parametry. Závěr pro variantu 2: Požadavek na okna již nelze stanovit dle pravidla ze situace č.1. Stěna s Rw 42 dB < požadavek dle ČSN 73 0532 (43 dB). Okenní výplně musí splňovat požadavek TZI 4. Závěr pro variantu 3: Stěna panelového domu, zateplená - ETICS s MW tloušťkou. Stěna s Rw 52 dB > požadavek dle ČSN 73 0532 (43 dB). Okna lze ponechat s danými akustickými parametry.
V rámci praxe se uvádí, že běžně používané stěnové konstrukce dosahují vzduchové neprůzvučnosti okolo 50-55 dB a okna s dvojsklem Rw 31-33 dB často degradují akustické vlastnosti stěny při izolaci. V případě rušné komunikace mohou být vhodná okna s neprůzvučností 40 dB a více. Dlouhodobě je tedy důležité, aby evidentně zateplovací systémy nevedly ke zhoršení akustiky.
Ochrana proti hluku patří mezi základní požadavky na vlastnosti staveb podle vyhlášky č. 268/2009 Sb. Ta vyžaduje vhodně navržené dělicí stavební konstrukce a posuzování akustických vlastností mezibytových stěn. Části normy ČSN 73 0532 a nová ISO/TS 19488 z roku 2021 zavádějí klasifikaci a důraz na vzduchovou i kročejovou neprůzvučnost.
Historie a vývoj akustických požadavků
Požadavek na vzduchovou neprůzvučnost mezi místnostmi byl v ČR postupně zpřísňován. Předcházející norma ČSN 73 0532 z roku 2010 stanovovala pro jednu chráněnou místnost v bytě R'w ≥ 42 dB. Nová norma ČSN 73 0532:2020 rozšiřuje požadavky na všechny obytné místnosti v bytě a snižuje cílovou hodnotu na R'w ≥ 40 dB, laboratorně Rw ≥ 43 dB. Korekce vlivu šíření zvuku vedlejšími cestami hrají klíčovou roli při návrhu.
Historicky se u rodinných domů měnily materiály a tloušťky zdících konstrukcí, což ovlivnilo akustiku. Dříve se používaly plné či lehce děrované cihly, později lehčí waffelé a jejich akustika klesla. Nové typy AKU cihel a specializované konstrukce umožňují lepší zvukovou izolaci bez nadměrné tloušťky stěn.
Pro svislé konstrukce existují doporučení, která materiály a rozměry zvažovat: Porotherm AKU Profi a další akustické cihly nabízejí vhodné parametry pro běžné rodinné domy i bytové konstrukce. U stropů a podlah je časté použití těžké plovoucí podlahy a vhodných separačních pásů k dosažení lepší kročejové neprůzvučnosti.
Praktické poznámky a doporučení pro návrh
Pro zajištění dostatečné tloušťky tepelné izolace je vhodné využívat zateplení jak mezi, tak pod krokvemi. Při montáži parozábrdy je nutné dodržet správnou technologii, aby nebyl snížen její účinek. Při výběru materiálů mezibytových stěn je potřeba myslet na akustické parametry a jejich dlouhodobou udržitelnost.
Stavební praxe ukazuje, že např. v rámci jednotlivých stěn lze využít tabulky a doporučení z normy ČSN 73 0532 a dodatků. Pro vnitřní příčky lze volit cihelné bloky HELUZ AKU a další vhodné systémy s ohledem na napojení na stropní konstrukce a na požadavky kročejové neprůzvučnosti.
Tabulky a schemata
- R'w a Rwo v závislosti na ploše otevřených výplní a jejich laboratorních neprůzvučnostích.
- Možnosti zlepšení izolace kombinací tlouštěk izolací a správné montáže parozábrdy.
Modelový případ ukazuje, že stěna s Rw 52 dB splňuje požadavek 43 dB dle ČSN 73 0532 a okna mohou zůstat s parametry, ale v případě stěny s Rw 42 dB je nutné upravit okna a případně zvolit akustické výplně.
Poznámka: Článek upozorňuje na důležitost akustického návrhu a posuzování mezibytových konstrukcí v souladu s platnými normami a legislativou.
V závěru je důležité dodržovat doporučené postupy při návrhu a posuzování akustiky v bytových domech i rodinných domech, a to včetně změn normy ČSN 73 0532:2020, která klade důraz na vzduchovou a kročejovou neprůzvučnost všech obytných místností v rámci bytu či domu.
