Digitální pozemní televize (DVB-T) je předurčena k pokrytí celé Evropy. Těchto několik příkladů DVB-T anténních systémů pomůže každému, kdo chce vybudovat nový anténní systém nebo aktualizovat již existující. Anténní instalace představeny níže jsou souborem možností, které lze volit v závislosti na výkonu vysílače a jeho vzdálenosti k přijímacímu bodu, stejně jako na základě specifických požadavků uživatele.
Co řešíme a pro koho je to užitečné
Může to být zajímavé řešení zejména pro ty, kteří plánují: instalaci anténního systému v novém domě, modernizaci stávajícího anténního systému, nahrazení staré kabeláže, distribuci DVB-T signálu do dalších TV, koupi DVB-T televize podle individuálních požadavků. V tomto příkladu je DVB-T signál poskytovaný do 2 televizorů, jeden z nich je schopen přijímat digitální kanály (s vestavěným tunerem MPEG-2/MPEG-4) a druhý analogové, které vyžadují externí DVB-T přijímač.
Základní komponenty a jejich volba
Dobrou volbou je najfunkčnejší a nejprodávanější přijímač na trhu Signal HD-527 A99252. Obě antény znázorněny na obrázku, tj. A6040 a A0315, mohou být namontovány na stožár, ale vytvořením pro obyvatelné oblasti a díky malé velikosti mohou být jednoduše namontovány na balkony a pod. Antény A0315 je možné úspěšně použít v otevřených oblastech s přímou viditelností vysílače. V případě překážek, budov a pod. a příjmu odražených signálů, doporučujeme použít anténu Signal HDA-5000. A6040 vybavenou zesilovačem a má širší úhel příjmu. Při instalaci antény se zesilovačem musí uživatel zajistit napájení. Napájení je obvykle umístěno v jedné z televizí.
Taková instalace vyžaduje použití vhodného typu rozdělovače, přes který prochází napětí do antény, v tomto případě jde o indukční splitter E2094 dodávající DVB-T signály do dvou přijímačů. Je možné použít větší počet TV / přijímačů tím, že se využije jeden ze splitterů s velkým počtem zásuvek. Instalace využívá směrovou anténu Yagi A1911 a zesilovač Terra HA-024 R82292 kompenzující ztráty signálu spojeného s jeho rozdělením na několik přijímačů. V případě malého výkonu vysílače, nebo okrajových míst pokrytí, předzesilovač by měl být nainstalován namísto balu v anténě. V této situaci by měl být zesilovač R82292 nahrazen Terra HS-013 R82010 s napájením pro předzesilovač.
Každý by měl mít na paměti, že anténní předzesilovač v těchto systémech musí být vybrán velmi pečlivě, aby nepřekonal zesilovač. Obvykle optimální jsou modely s nízkým nebo středním ziskem (např. LNA série, respektive B4007 a B4008). Vysokoziskový předzesilovač LNA-177 B4009 by měl být používán jen ve výjimečných případech, kdy úroveň signálu je velmi nízká. Obecně lze použití predzosilňovačaalebo zesilovače s nadměrným ziskem může vést k deformaci signálu a velkým problémům s příjmem jakýchkoliv kanálů.
Rozdělení signálu a napájení
DVB-T signál je rozdělen pomocí Signal R60104 a distribuován do 4 TV zásuvek. Pokud je potřebný větší počet zásuvek, existuje celá řada splitterů Signal. Připojení různých typů televizí: v diagramu výše mají obě televize vestavěný tuner MPEG-2 / H.264 MPEG-4, takže jsou přímo připojeny na anténní systém. Třetí televize je vybavena HDMI vstupem, ale nemá H.264 MPEG-4 tuner nezbytný v dané lokalitě. Takže spolupracuje s externím DVB-T H.264 MPEG-4 přijímačem připojeným přes HDMI kabel. Starší, analogová TV je připojena k externímu DVB-T přijímači přes SCART konektor.
Stejně jako v předchozím příkladu, DVB-T signál je rozdělen na čtyři výstupy. Dlouhá vzdálenost k vysílači je důvodem pro použití UHF antén pro dálkový příjem. Verze s předzesilovačem dává příležitost pro příjem digitálního vysílání od extrémně vzdálených vysílačů, a to i přes 100 km. Zesilovač Terra HS-013 R82010 kompenzuje ztrátu signálu v distribuční síti, stejně jako je možné využít k napájení antény předzesilovač. Televize, které nemají vhodné DVB-T tunery, budou přijímat všechny dostupné digitální TV signály po připojení externího přijímače Signal DVB-T HD-507 A99250 a HD-527 A99252 .
Řešení sdílení signálu pro více multiplexů

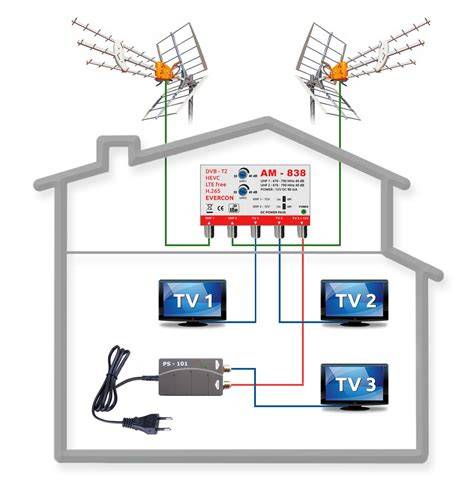

Pokud se nevypne analogové vysílání, mohou některé vysílače přenášet určité multiplexy se sníženým výkonem s ohledem na závěrečný projekt. Proto v mnoha oblastech uživatelé mohou potřebovat přijímat balíky (multiplexy) z jiného vysílače. Podobně mohou obyvatelé příhraničních regionů rozšiřovat své anténní systémy pro příjem programů ze zahraničí. Pokud je úhlová vzdálenost mezi vysílači menší než 45 stupňů, většinou může být nastavena anténa A2670 tak, aby přijímala oba multiplexy. Když je vzdálenost větší, signály musí být přijímány dvěma směrovými anténami připojenými na UHF vstupy C0315 Multiplexeru. Antény používané ve schématu výše jsou A1911 a A2670. Všechny ostatní soubory UHF antén mohou být použity jako náhrady. Zařízení C0315 umožňuje vstřikování napájení nezbytného předzesilovače a je také vybaven FM / DAB rádio vstupy.
Přehled modernizace a kombinace různých pásem
V některých zemích, včetně Polska, operátoři DVB-/T2T používají nebo budou používat pásmo VHF (kanály 5-12, 174-230 MHz). V takové situaci mohou někteří diváci potřebovat upravit nebo modernizovat přijímací anténní systémy. Před nákupem nové antény je vhodné zkontrolovat stávající anténní systém, upravit směr atd. protože v malé vzdálenosti od vysílače existuje možnost uspokojivého příjmu bez přidání nových komponentů. Pokud stávající anténní systém neumožňuje příjem vysílání v pásmu VKV, bude nutné přidat anténu VKV a kombinovat signály ze stávající a nové antény.
Díky použití A98257 Quatro LNB a multiswitchů Terra MSR-504 R70604, kombinované SAT a DVB-T signály mohou být poskytnuty pro každou ze čtyř zásuvek TV / SAT R694100.
Instalační postup krok za krokem
- Připravte si anténní stožár a držák. Pokud je to možné, využijte stávající anténní střešní prostupy. Ujistěte se, že jsou správně utěsněné, aby nedošlo k zatékání do střechy.
- Pro ploché střechy využijte betonovou základnu se závažím, do které trojnožku umístíte. Na šikmé střechy připevněte držák do krokví pomocí třmenů nebo hmoždinek. Udělejte otvory pro šrouby podle typu držáku. Uchytněte držák šrouby a pevně ho dotáhněte.
- Stožár zasuňte do držáku a zajistěte ho. Ujistěte se, že stožár je pevně uchycený a stabilní, připevněte anténu ke stožáru pomocí dodaných úchytů a natočte ji směrem k vysílači.
- Nevíte, jak připojit koaxiální kabel k anténě? Jde to pomocí F konektoru. Kabel veďte podél střechy a skrz střešní prostup do interiéru. Upevněte ho ke střeše pomocí úchytek, aby se nehoupal ve větru. Ujistěte se, že je televize vypnutá a odpojená ze sítě.
- Máte doma více televizorů, ale jen jednu anténu? Stačí použít rozbočovač s dostatečným počtem výstupů, který rozdělí signál z jedné antény mezi všechny TV.
- Při instalaci stožáru na střechu dbejte na bezpečnost. Pokud není možné zajistit přímou viditelnost mezi anténami, eliminujte překážky co nejvíce. Pro šíření RF signálu se vyhýbejte hustým lesům a hustému porostu. Umístění antény nad horizontem zlepšuje přímou viditelnost.
- Vzdálenost mezi kotvami a sídliskem by měla být rozumná a nosnost musí odpovídat hmotnosti antény a jejímu zisku. Průměr stožáru by měl být co nejmenší, aby se snížila plocha vystavená větru.
- Po instalaci zkontrolujte kvalitu signálu na centrálním zařízení a případně dolaďte orientaci antény k nejbližímu vysílači. Pokud máte DVB-T2, sledujte kvalitu signálu a síly na displeji přijímacího zařízení.
Tipy pro optimální příjem a bezpečnost
- Mezi hlavní faktory patří správné natočení antény a minimalizace překážek v cestě signálu.
- Věnujte pozornost napájení předzesilovačů; použití nesprávného typu může deformovat signál.
- Uzemnění venkovní antény je tématem bezpečnosti: při bouřce vypínejte zařízení a zvažte hromosvod a ochranné prvky pro přívodní kabely.
- Pro více televizorů zvažte kvalitní rozbočovač a kvalitní kabely, aby nedošlo ke ztrátám při dělení signálu.
Často kladené otázky a praktické poznámky
Pokud máte pokojovou anténu a bydlíte v oblasti s dobrým pokrytím, postačí interní přijímač. V oblastech s omezeným pokrytím je vhodné použít venkovní anténu a natočit ji směrem k vysílači. Před nákupem nové antény zkontrolujte stávající systém a případně zvažte kombinaci signálů z více antén. V některých případech lze VKV pásmo doplnit existující UHF anténou pomocí diplexeru/kombinátoru a vhodných multiswitchů pro SAT a DVB-T.
Pro současné a budoucí standardy DVB-T/T2 doplňte systém vhodnými externími přijímači, pokud potřebujete přijímat digitální signály na starších televizorech. Při rozsáhlejší distribuci signálu lze využít více DVB-T přijímačů a kombinovat SAT a DVB-T signály pomocí moderních řešení s LNA a ziskovými zesilovači.
Vizualizace a doplňkové prvky
V textu byly uvedeny různé typy antén a systémů; pro zvýšení informativnosti lze doplnit tabulku s porovnáním zisků, dosahu a vhodnosti pro jednotlivé prostředí. Níže uvedená tabulka shrnuje vybrané komponenty a jejich roli v systému:
| Komponenta | Rola | Tip na použití |
|---|---|---|
| A0315 | Kompaktní venkovní anténa | Obytné oblasti, balkony |
| A6040 | Venkovní anténa s zesilovačem | Širší úhel příjmu, odražené signály |
| A1911 | Směrová anténa | Nad vysílačem, silný signál |
| A2670 | UHF anténa 18 dBi | Přes 100 km vzdálenosti |
| R82292 | Amplifikátor pro rozdělení | Více přijímačů |
Instalace venkovní televizní antény | Channel Master Pro-Model
Podrobné shrnutí jednotlivých kroků
Stabilita a jistota kvalitního příjmu vyžaduje správné natočení antén, bez překážek, a správné ukotvení stožáru. Před započetím prací si vyříděte veškerá bezpečnostní opatření pro výškové práce a ověřte si, že napájení anténních prvků je správně zapojeno. Pokud vyvstane otázka, zda instalovat síto na půdu či na fasádu, nejlepší je vyzkoušet si příjem na obou místech a vybrat podle výsledku.
V případě potřeby kombinace DVB-T a SAT signálů lze použít moderní multiswitchové a LNB prvky; v takových situacích zvažte použití A98257 Quatro LNB a Terra MSR-504 R70604, které umožní poskytnout signály pro čtyři TV/ SAT zásuvky.
V současnosti je DVB-T plně polně vyvinutý pro Evropu a výše uvedené varianty pomohou každému zajistit spolehlivý příjem i při různých podmínkách a vzdálenostech.
