Zateplení fasády hraje klíčovou roli v energetické účinnosti domu a správná volba i množství kotev přímo ovlivňují mechanickou stabilitu i dlouhodobou odolnost systému ETICS. Fasádní talířové hmoždinky slouží ke kotvení izolačních desek ke konstrukci, jejichž výběr závisí na typu podkladu, tloušťce izolantu a požadavcích na únosnost. Spotřebu hmoždinek a jejich rozmístění určuje kotevní plán zpracovaný autorizovanou osobou pro konkrétní stavbu a doporučuje se před výpočtem provést výtažnou zkoušku.
Co jsou fasádní talířové hmoždinky a proč jsou důležité
Fasádní talířové hmoždinky slouží k uchycení izolačních desek ke konstrukci zateplovaného objektu a jejich výběr závisí na typu zdiva a tloušťce izolantu. Talířové hmoždinky s plastovým trnem se používají pro EPS a s kovovým trnem pro minerální vatu; některé modely mají předmontovaný kovový trn pro zápustnou montáž. Hmoždinky s kovovým trnem poskytují vyšší únosnost zejména při smykovém zatížení a v podmínkách větší mechanické zátěže.
Typy a materiály

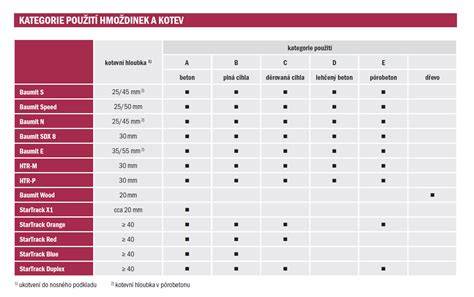

Typy talířových hmoždinek se liší materiálem trnu a dle toho se rozdělují na plastové trny a kovové trny. Plastové trny bývají z polyamidu vyztuženého skelnými vlákny; kovové trny bývají galvanicky pozinkované. Mezi běžné varianty patří LTX, PN, WKTHERM, WKTHERM S8, LMxx řady a další, z nichž některé mají ETA certifikace nebo ETA-06/0105 pro určité aplikace.
Naprosto důležité jsou minimální dimenze: průměr dříku, průměr talíře, hloubka kotvení a požadavky na nadmorskou únosnost. Příkladem jsou hmoždinky s talířem o průměru 60-110 mm, s hloubkou kotvení často nad 40 mm, a s trnem z oceli nebo plastu dle typu podkladu a izolantu.
Postupy instalace (zápustná montáž a její význam)
Zápustná montáž fasádního izolantu je efektivní řešení, které zajišťuje estetický vzhled a dlouhodobou odolnost. Postup zahrnuje vyvrtání otvorů, zapuštění hmoždinek a následné doplnění o zátku/vrchní krytku pro minimalizaci prokreslování kotev na fasádě v zimním období. Délka zapuštění i počet kotev jsou stanoveny projektovou dokumentací a statickým výpočtem.
Průběh montáže zahrnuje: vyznačení míst pro otvory, zapuštění tmelu a zajištění, že topná a klimatické podmínky odpovídají požadavkům na teplotu +5 až +25 °C a že povrch je suchý. Před aplikací ETICS je nutné odstranit překážky a zajistit, že podklad je stabilní a připravený pro lepící maltu a kotvení.
Rozmístění a počet kotev
Počet kotev na 1 m2 a jejich rozmístění jsou určeny statickým výpočtem a projektovou dokumentací. Obecně se hmoždinky instalují do rohů desek a jedna hmoždinka do jejich středu, avšak skutečný počet a rozmístění vždy vychází z konkrétního typu desky (EPS, MW, lamely minerální vlny) a z podkladových podmínek. Pro EPS se často používají hmoždinky s plastovým trnem, pro minerální desky s kovovým trnem. V okrajových částech fasády může být počet kotev dvojnásobný.
U EPS desek platí, že minimální množství kotev je 6 ks/m2 po obvodu a v ploše, s ohledem na okrajové rohy a atiky. U lamel z minerální vlny se počet kotev zvyšuje a je nutné správně připravit desky, třeba propíchnutí desek pro kotvení a dodržení pravidel o zapuštění a čase vsáknutí lepící malty.
Materiály a jejich použití v ETICS

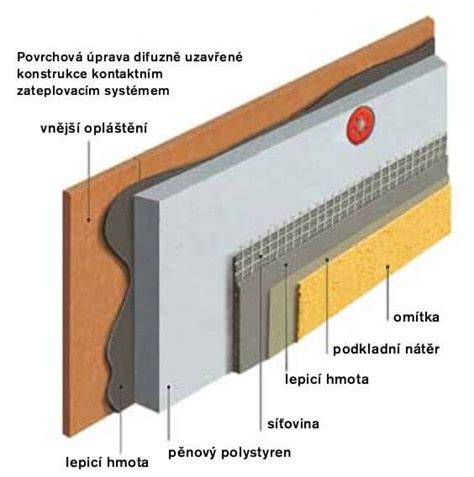

Desky EPS a MW (minerální vata) se kotví buď celoplošně lepením a následným dodatečným kotvením, nebo kombinací lepení a kotvení. Pro EPS se používají plastové hmoždinky s plastovým trnem, pro MW s kovovým trnem a často s rozšiřovacím talířkem. Pro zapuštěnou montáž se doporučuje víčko z izolantu k minimalizaci prokreslování hmoždinek.

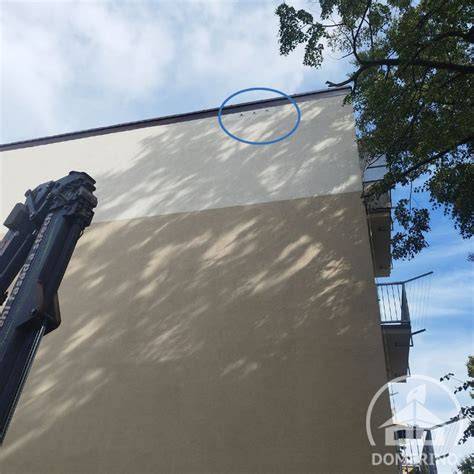

Po zapuštění hmoždinek je důležité, aby talíř hmoždinky byl zapuštěn nejvýše 1 mm pod povrch izolantu, a aby bylo zajištěno stabilní ukotvení. U hlubších zapuštění je riziko vykreslování kotev na fasádě, zvláště v zimě.
Provozní a konstrukční zásady
Montáž a požadavky na ETICS vycházejí z ČSN, ETAG a dalších norem. Důležitá je správná kompozice lepící malty, např. EXCELBOND, a správné míchání a doba zpracovatelnosti. Před lepením pásů je nutné rozměřit plochu a zajistit návaznost spár, aby vznikla jednolitá obložená plocha bez esteticky rušivých elementů.
Je také důležité nasazení soklové lišty a její upevnění zatloukacími hmoždinkami, které koreluje s tloušťkou desky izolantu. Spárování keramického obkladu probíhá spárovací maltou a vyžaduje zvlhčení spár před spárováním.
Kontrola a kvalita
Práce se ETICS musí být prováděny při vhodných klimatických podmínkách a s odpovídajícím projektovým řízením. Kontrola stavu podkladu, správná vlhkost desek a ochrana proti UV záření je klíčová pro dlouhodobou stabilitu.
Shrnutí technických zásad
- Výběr hmoždinek podle typu podkladu a tloušťky izolantu; kovový trn pro MW a zápustné systémy vyžadují vyšší únosnost.
- Počet kotev a jejich rozmístění jsou určeny statickým výpočtem a projektovou dokumentací.
- Desky EPS se lepí tenkovrstvou maltou a zajišťují se kotvením po obvodu a ploše desky; minerální desky se kotví rovněž podle specifikací a s ohledem na orientaci vláken.
- Montáž se provádí při teplotách +5 až +25 °C a bez deště; podklad musí být suchý a očištěný.
Průběh výběru a nákupu
EBAU.cz je autorizovaným prodejcem profilů a příslušenství Likov, který nabízí široký sortiment pro zateplení fasád. Výběr zateplovacích talířových hmoždinek je závislý na typu zdiva a požadované pevnosti; kotvení desek se provádí podle kotevního plánu s ohledem na typ izolantu a okrajové části fasády.
Vizuální a technické doplňky
Pro lepší porozumění a plánování je možné použít infografiku zobrazující rozložení kotev, typy desek a vrstvy ETICS, případně mapy větrných oblastí a tabulky minimálních kotev pro různé tloušťky desek.

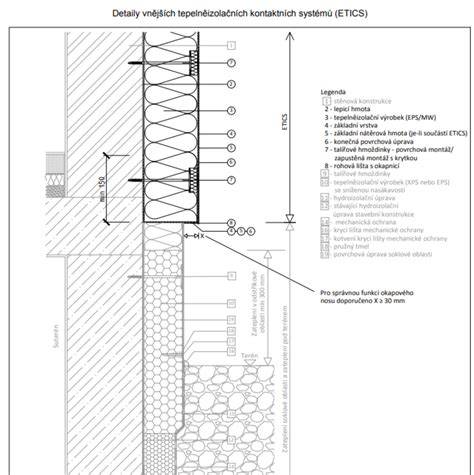

ETICS - Izolace, lepicí hmoty, kotvení
Tabulka - orientační nároky na kotvení podle desky
| Typ desky | Min. počet kotev/m2 | Rozmístění | Poznámka |
|---|---|---|---|
| EPS (70/100) | 6 | obvod + plocha | plastový trn |
| MW s podélnou orientací vláken | 4-6 | plochy + rohy | kovový trn |
| MW lamely s kolmou orientací vláken | 6 | podle dokumentace | kovový trn + rozšiřovací talíř 140 mm u lamel |
