Každý zásah do zateplené fasády určitým způsobem ovlivňuje zateplovací systém. Je proto potřeba zvolit správné materiály, komponenty a postupy tak, aby funkčnost kontaktního zateplovacího systému zůstala zachována a případný zásah negativně neovlivňoval jeho funkci.
Materiál a odstíny
HS hmoždinka je vyrobena z kvalitního a vysoce odolného nylonu v kombinaci s ocelovým šroubem. Plastová krycí podložka 40 mm je UV stabilní a dodáváme ji v 5-ti nejčastěji používaných RAL odstínech střešních svodů.
Skladba kotvící hmoždinky
- Hmoždinka do izolantu: Nylon polyamid PA62.
- Šroub: Ocel 4.6 podle DIN EN ISO 898-13.
- Pěnová podložka: XPE - expandovaný polyetylen.
- Krytka: HDPE - Vysokohustotní polyetylen.
- Matice nízka M10: DIN 439, zinek bílý.
Technické údaje
- Délka hmoždinky: 95 mm.
- Minimální tloušťka izolace pro použití: 10 cm.
Správné kotvení dešťových svodů do zateplené fasády

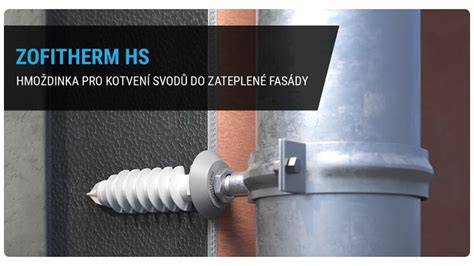

Dešťové svody lze kotvit přímo do izolace s použitím ZOFI HS hmoždinky do izolace s krytkou pro šroubovací objímky svodu. PVC vrut se zabudovanou závitovou tyčí slouží pro snadné zavrtání do izolace bez předchozího vrtání. Pěnová podložka těsní spoje hmoždinky s fasádou.
Hmoždinka se šroubem o rozměru M10 je přímo navržena pro našroubování PZ lakovaných objímek svodů. Hmoždinka je opatřena odolnou a designovou plastovou krytkou a pružným těsněním pro funkční spoj se zateplovacím systémem. ZOFITHERM HS hmoždinka zajistí trvalé a pevné zakotvení střešního svodu bez tepelného mostu v nově zateplené fasádě. Hmoždinka drží ve všech druzích fasádních tepelných izolantů, na kterých je provedeno omítkové souvrství.
Výhody použití
- Kotvení dešťových svodů do kontaktního zateplovacího systému bez tepelného mostu.
- Uchycení objímky: šroub na matice M10.
- Přímá montáž do izolace bez předvrtání.
- Možnost montáže po omítce i před omítkou.
- Rychlá a jednoduchá montáž.
- Nosnost kotvy až 8 kg.
- Minimální tloušťka izolace pro použití hmoždinky je 10 cm.
Ostatní součásti systému a jejich role:
- Přímé uchycení objímky svodu pomocí šroubu M10.
- Pěnová podložka slouží k utěsnění spoje hmoždinky s fasádou a zabraňuje pronikání vlhkosti.
Technické detaily hmoždinky
HS hmoždinka je vyrobena z nylonu PA62 a obsahuje ocelový šroub DIN 4.6, pěnovou podložku XPE a krytku HDPE. Odolává povětrnostním vlivům a teplotám od -35 °C do 90 °C. Krytka je UV stabilní a dodávána v několika odstínech, aby ladila s barvou svodu.
Montážní postup krok za krokem
1. Zvolte správnou délku hmoždinky podle tloušťky izolace a polohy svodu.
2. Umístěte hmoždinku do izolantu a zašroubujte objímku svodu pomocí šroubu M10.
3. Ujistěte se, že těsnění pod krytkou správně sedí a spoje jsou vodotěsné.
4. Po dokončení montáže ověřte nosnost a upevněte svod dle potřeby.
Jak nainstalovat okap | Zeptejte se tohoto starého domu
Další poznámky a související témata
U jednotlivých fasádních materiálů je důležité zvážit kompatibilitu s tepelnoizolačními systémy a zamezit vzniku tepelných mostů. Dešťové svody by měly být kotveny tak, aby nebylo možné pronikat vlhkosti do konstrukce ani narušovat omítkovou vrstvu.
V e-shopu naleznete kompletní systém - svody, hrdla, kolena a další příslušenství. Pro složitější tvary střech doporučujeme konzultaci a návrh na míru. PreFA a další výrobci nabízejí různé profily a tvary svodů vhodné pro moderní architekturu.
Je důležité sledovat aktuální ceny a dostupnost materiálů. Důležité je také zkontrolovat, zda dešťová voda ze střech neobsahuje těžké kovy při použití různých kovů na střeše.
Možnosti a praktické tipy
- Montáž po omítce i před omítkou pro flexibilitu provedení.
- Technická data potvrzují pevné zakotvení i při změnách teploty.
- Ochranná krytka a těsnění zajišťují dlouhodobou funkčnost bez tepelného mostu.
