Tento článek je určen všem, kteří chtějí získat přehled o možných konstrukčních variante dřevostaveb, se zaměřením na stavbu příček s OSB deskami a jejich izolaci.

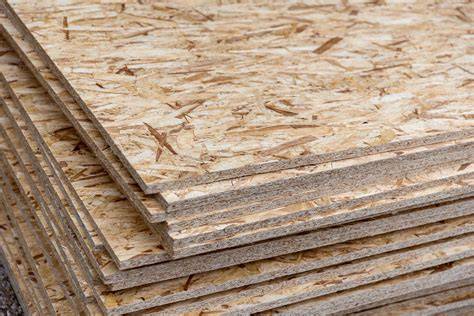

Co jsou OSB desky a jejich typy
OSB desky jsou třískové desky, které mají tři vrstvy vzájemně slepených a různě velkých třísek, z čehož horní (pohledové vrstvy) jsou převážně orientované ve směru delší hrany desky a prostřední vrstva třísek je na ně kolmá. Proto mají tyto desky název OSB (Oriented Strand Board).
Ve stavebninách vám nabídnou dva typy OSB desek: desky s rovnou hranou (ostrohranné), které se spojují tzv. natupo, nebo s označením PD. Tato zkratka znamená pero + drážka a mohli jste se s těmito pojmy setkat například u laminátových podlah.
Na stavbách se ve stěnách dřevostaveb setkáváme s deskami o tloušťkách 12 a 15 mm. Formát desek na tupý spoj je převážně 2500 x 1250 mm a používají se převážně pro difúzně uzavřené dřevostavby. OSB s pero-drážkovou úpravou mají nejběžnější formát 2500 x 625 mm nebo 2500 x 675 mm (liší se dle výrobce) a lze je použít v difúzně otevřených dřevostavbách, kdy perodrážka slouží současně jako parobrzda.
Použití a upevnění OSB desek
OSB desky se používají pro opláštění a vodorovné ztužení stěn tvořené rámovou konstrukcí z KVH hranolů nebo sušeného a impregnovaného stavebního řeziva S10.
Pro zavětrování dřevostavby se používají OSB desky ostrohranné formátu 2500 x 1250 mm, které jsou použité buď jen na vnější, nebo na obou stranách stěny dřevostavby (záleží na statickém posouzení). Spoje desek musí být vždy na stojce a jsou svisle připevněny k rámu přes celé pole.
Při tloušťce desky 12 mm se používají spony délky 45 mm, které jsou stříleny minimálně 20 mm od kraje desky, po obvodu maximálně ve vzdálenosti 75 mm od sebe. Při použití hřebíků se doporučujeme použít délku 2,5násobku tloušťky desky (minimálně však 50 mm), nejlépe spirálové kotevní strojní hřebíky. Vzdálenost od okraje je minimálně 10 mm. Po obvodě jsou vzdálenosti po 100-200 mm a v poli desky po 200-300 mm.
Pro vytvoření parobrzdy se využívají desky OSB 4PD 2500 x 625 mm, které se pokládají vodorovně a jejich spoje se vyplňují montážním lepidlem na dřevo. Svislé spáry nesmí být nad sebou, ale měly by přesahovat alespoň o jedno pole, tzn. nejméně 625 mm. Díky tomu tvoří spáry písmeno T. Délka 2500 mm je vhodná, protože svislé stojky dřevěného rámu jsou od sebe vzdálené zpravidla osově po 625 mm - jednou deskou tedy zaděláte čtyři dutiny. Veškeré spoje se ještě musí přelepit parotěsnou páskou.
Do parobrzdné vrstvy by se nemělo zasahovat, a proto je vhodné pro vedení elektroinstalace a dalších nezbytných prostupů využít instalační předstěnu. Pokud se prostupu stěnou nevyhnete, je vhodné použít certifikované parotěsnící manžety, které otvor opět utěsní. U lepení je třeba být důsledný.
Montáž příček
Příčky rozdělí půdu na jednotlivé pokoje podle návrhu, který jste si nechali zpracovat nejlépe od bytového architekta. Ideální je, když jsou příčky umísťovány nad nosné dřevěné nebo ocelové vazníky.
Nosné příčky
Nosné příčky přenášejí zatížení vyšších podlaží, podhledů a střech. Sloupky u nosných příček by měly mít průřez minimálně 50x100 mm a delší strana průřezu musí být v pravém úhlu k orientaci horních a spodních vazníků (rámů) příčky. Tyto vazníky jsou pevně uchyceny k obvodovým stěnám v místech jejich kontaktu. Tam, kde nosné příčky podporují přímo krokve, není nutné horní rám příčky zpravidla zdvojovat. U příček, které částečně podpírají pochozí podlaží, by osové vzdálenosti sloupků neměly překročit 400 mm.
Častější systém montáže nosných příček: Před montáží příčky je nutné dokončit všechny nosné prvky podlahové desky. Rám příčky se pak celý složí a na své místo instaluje klasickým způsobem, jako v případě nižšího podlaží. Je důležité striktně dodržovat projekt domu, aby byla zachována statická stabilita konstrukce. V ideálním případě by nosné příčky měly být v pozici přímo nad sebou.
Další systém montáže nosných příček: Nosné sloupky horní příčky vytváří se stropnicemi tuhý spoj. Celá konstrukce je staticky stabilnější, avšak je nutné instalovat nosné prvky příček v podlaží, ještě před nosnou vrstvou podlahy, což citelně komplikuje samotnou montáž.
Nenosné a lehké příčky
Nenosné příčky jsou dimenzovány tak, aby unesly vlastní zatížení a zatížení užité (např. když se o příčku opřeme). Montáž lehkých příček na OSB desky je nejčastěji sádrokarton či sádrovlákno. Materiál pro rošty bývá ocelový, tenkostěnný pozinkovaný plech. Lehké příčky mohou zastat akustiku, požární odolnost a bezpečnostní odolnost stejně jako příčky těžké.
Postup montáže příček: Příčky ze sádrokartonu lze rychle vybudovat bez malty a cihel, dutinu příčky lze využít pro elektroinstalace. Příčky jsou z KVH 60x100 mm a nosné prvky by měly být v pozici nad sebou, horní hrana příčky v rovině s obvodovými stěnami.
Montáž a vedení instalací v lehkých příčkách
Vedení instalací v roštech lehkých příček je jednodušší než ve zděných příčkách, avšak je nutné plánovat otvory do nosných roštů a dodržet oslabení profilů. Při velkém průchodu potrubí je lepší vytvořit dva rošty, aby nebyla narušena nosná konstrukce.
Montáž sádrokartonového podhledu
V současnosti jsou oblíbené sádrokartonové podhledy kvůli flexibilitě a nehořlavosti. SDK podhled na vazníky se provádí instalací latí 6x4 cm mezi vazníky, do kterých se vloží elektroinstalace a izolace, a poté se zhotoví rošt z CD a UD profilů. Na rošt se namontuje SDK podhled.
Postup montáže sádrokartonového podhledu: UD profily se podlepí těsněním pro zvukovou izolaci a upevní ke stěnám a příčkám. UD profily se kotví vruty ve vzdálenostech kolem 80 cm; stavěcí třmeny se rozmísťují v rastru cca 100 x 50 cm. Rigips UD profily se založí do obvodových profilů typu CD a zajistí ohnutím. Konstrukce se vyrovná vodováhou a doplní minerální izolací mezi krokvami. Sádrokartonové desky se připevňují kolmo k profilům samořeznými šrouby a spáry se zahladí tmelem a skelnou páskou.
Upevnění sádrokartonových desek a délky šroubů: Min. 10 mm pro kovovou konstrukci; Habito/H tmelované desky min. 25 mm; Glasroc F Ridurit min. 30 mm. Spojování desek probíhá Ridurit šrouby nebo drátěnými sponkami; pro Ridurit tl. 15 mm lze použít jen ocelové sponky.
Zateplování stěn a stropu s OSB deskami
OSB desky se často používají jako opláštění a nosná vrstva pro zateplení stěn. Lepicí hmotou na OSB se lepí tepelně izolační desky a následně se provádí další vrstvy. Parotěsná vrstva a její ochrana jsou důležité, proto se doporučuje použit instalační předstěnu pro vedení instalací a parotěsnící manžety pro prostupy.
OSB desky na podlahy
OSB desky jsou vhodné pro podlahy v rekonstruovaných i novostavbách. Způsoby pokládky zahrnují kotvení na dřevěný rošt, plovoucí pokládku na izolaci a lepenou podlahu. Sílu desky volíme podle rozestupu nosníků; pro rozestup do 625 mm stačí 18 mm desky, pro větší rozestup 22 mm. Pro zpevnění lze pokládat dvě vrstvy s orientací štěpek odlišnou a propojené šrouby.
Postup montáže na podlahu krok za krokem: příprava podkladu, pokládka parotěsné folie, pokládka kročejové izolace, pokládka OSB desek (start v rohu, dilatační spára 10-15 mm, pero-drážka, nebo kotvení), kontrola rovinnosti, dokončení spár a povrchová úprava. Aklimatizace 1-2 dny, aby desky měly vyrovnanou vlhkost.
Poznámky a tipy
- Aklimatizace: 1-2 dny před montáží, aby se vlhkost vyrovnala.
- Dilatační spáry: 10-15 mm po obvodu a 10-15 mm mezi deskami a stěnou.
- Převázání desek: při plovoucí podlaze je vhodné desky převázat pro pevnost spojů.
- Spoje: perem a drážkou s lepením PU je vhodné pro pevné spojení.
- Povrchová úprava: povrch desek lze buď ponechat přírodní se správnou úpravou, nebo lakovat pro odolnost vůči vlhkosti.
