Statický výpočet je základním dokumentem vztahujícím se k návrhu nosné konstrukce stavby. Je nutné, aby statický výpočet obsahoval všechny informace pro provedení kontrolního přepočtu, např. z důvodu možného provádění přezkoumání, možné vazby statického výpočtu na mimořádné situace, provádění oprav a rekonstrukce v průběhu návrhové životnosti stavby. Technický standard ČKAIT je doporučený dokument obsahující technické informace, které mají být respektovány, a instrukce popisující činnost, která se má provést. Stanovuje technické požadavky, které má stavební konstrukce, proces, nebo služba splňovat. Technický standard může také uvádět postupy, jejichž pomocí lze určit, zda jsou dané požadavky splněny.
Technický standard ČKAIT obsahuje základní požadavky na obsahovou a formální podobu statického výpočtu konstrukcí. Autorovi statického výpočtu (statikovi) má sloužit jako technická pomůcka a vodítko k zpracování statického výpočtu. Zároveň slouží jako kontrolní seznam ke snížení rizika náhodného opomenutí nebo vynechání základních a důležitých částí statického výpočtu. Technický standard je zpracován v rozsahu podrobného statického výpočtu. Statický výpočet je základním podkladem pro výkresy nosné konstrukce. Pro účely standardu platí termíny a definice uvedené v ČSN EN 1990 ED.
Pořadí kapitol, určené tímto Technickým standardem, je vhodné, vzhledem k přehlednosti a zjednodušení kontroly, zachovat. Pokud se některé kapitoly neuplatní, uvede se pouze jejich číslo a název. Doporučuje se do takových kapitol uvést podání vysvětlení, proč se daná kapitola neuplatní. Vstupní data do výpočtu musí být srozumitelná a podklady, z kterých byly čerpány použité informace a principy pro návrh a posouzení nosné konstrukce, je třeba v dokumentu jednoznačně uvést a identifikovat.
V rámci statického výpočtu se ověřují všechny rozhodující stavy nosné konstrukce (dočasné i trvalé), ověřují se všechny relevantní zatížení a jejich kombinace. Identifikační údaje o stavbě, stavebníkovi/objednateli, zhotoviteli dokumentace a zhotoviteli stavby (pokud je znám). Uvádí se název a adresa stavby (nebo jiná konkrétní specifikace), název a adresa zhotovitele dokumentace s uvedením jmen zpracovatelů, a to včetně případných subdodavatelů částí statického výpočtu. Dále název a adresa kontrolora nebo kontrolního orgánu statického výpočtu (pokud je znám).
Vstupní informace musí obsahovat úroveň projektové dokumentace, datum zahájení a ukončení prací na dokumentaci, případně předpokládaný časový plán realizace dokumentace. Jmenovitý seznam podkladů, ze kterých zhotovitel dokumentace a statického výpočtu čerpal informace např. o podmínkách a způsobu provedení stavby, o užívání budoucí stavby, o stavebních materiálech, výrobcích, technologických zařízeních, zkouškách (např. Uvede se literatura, která sloužila jako podklad pro návrh a posouzení. Veškerá uvedená literatura by měla být datovaná. Uvede se identifikace a popis programů, které se skládají z názvů a čísla verzí. Pro návrh a posouzení konstrukcí nemusí být použit výpočetní program. Návrh může být proveden tzv. ručně.
Uvede se základní popis stavby, nosné konstrukce a založení. V této kapitole se uvedou případné podmínky a požadavky státní správy, dotčených orgánů, ostatních souvisících profesí a místní podmínky, které jsou podmiňující pro návrh a posouzení nosných konstrukcí. Dále se uvedou specifické podmínky a požadavky stavebníka a/nebo objednatele, jako např. V zájmu přehlednosti je možné podmínky a požadavky strukturovat např. podle jednotlivých objektů.
Pokud existují nebo jsou definovány statikem jakékoliv speciální podmínky, požadavky, nároky a předpoklady např. nad rámec platných norem, tak mají být ve statickém výpočtu uvedeny. Mohou to být podmínky a požadavky na výrobu, přepravu konstrukcí, skladování, výstavbu, kontrolu základových poměrů, zabudování do stavby, následné zkoušky. Dále se uvedou např. specifické činnosti údržby nutné k zajištění mechanické odolnosti a stability po dobu návrhové životnosti.
V této kapitole se rovněž doporučuje popsat hlavní detaily a vysvětlit jejich funkčnost. Pokud bylo provedeno sestavování dříve oddělených samostatných modelů konstrukce, v modelech nosné konstrukce může být opětovně znázorněno zatížení. Návrh a posouzení nosné konstrukce může být proveden ručně, pomocí výpočetních programů nebo kombinací obou metod. V případě použití výpočetního programu se doporučuje uvádět alespoň základní vstupní údaje do programu.
Dále se ve statickém výpočtu uvádějí výsledky, jako jsou grafické znázornění výsledků, deformace, výslednice reakcí apod. Doporučuje se provádění jednoduchých kontrol posouzení - kontrolní přepočty. Do této kapitoly se uvede návrh a posouzení staticky významných detailů nosné konstrukce - např. kotvení, tuhé spoje, rozdělení na montážní celky, spojení významných částí nosné konstrukce apod.
Uvede se shrnutí, zejména jak nosná konstrukce splňuje požadavky na předepsanou spolehlivost, použitelnost, mechanickou odolnost a stabilitu, a to s opětovným uvedením jména autora dokumentace/osoby mající oprávnění s datovaným(i) podpisem(y).
V této části mohou být uvedena rozsáhlá data (záznam hodnot, strojní výpočty), jako např. výpisy uzlů, výpisy prutů, výpisy vnitřních sil, … Musí být uveden návod, jak se v datech orientovat. Správně navržené schodiště je výsledkem propojení několika základních parametrů, které spolu úzce souvisejí a určují, jak pohodlně se po schodišti chodí. Každé schodiště musí splňovat požadavky normy ČSN 73 4130, která určuje rozměry, bezpečnostní zásady i ergononomii pohybu. Při návrhu schodiště je důležité postupovat systematicky - od stanovení výšky, kterou je třeba překonat, až po určení délky ramene. Každý krok navazuje na předchozí a dohromady tvoří logický výpočet, který zaručí pohodlné a bezpečné používání schodů.
Základní parametry pro výpočet schodiště
Pro výpočet schodiště je nezbytné znát a respektovat několik klíčových parametrů:
- Konstrukční výška (KV) - výškový rozdíl mezi dvěma podlažími
- Počet stupňů (n) - KV vydělená výškou jednoho stupně
- Výška stupně (h) - rozdíl mezi sousedními stupni; ideálně 150-180 mm
- Šířka stupně (b) - hloubka nášlapu; doporučená 250-300 mm
- Sklon schodiště - optimálně 25-35°
Lehmanův vzorec 2h + b = 630 mm vychází z přirozeného kroku a zajišťuje komfortní a přirozené schodiště.
Příklad výpočtu schodiště krok za krokem
Ukažme si postup na příkladu dvouramenného schodiště s podestou. Určení konstrukční výšky: 2800 mm. Volba výšky stupně: 175 mm. Počet stupňů: 2800 / 175 = 16 stupňů. Stanovení šířky stupně: b = 630 - 2×175 = 280 mm. Výpočet sklonu: arctg(175/280) = 32°. Délka ramene: (16 - 1) × 280 = 1960 mm.
Takto navržené schodiště představuje ideální rovnováhu mezi pohodlností chůze a úsporou prostoru.
Podchodná a průchodná výška
Podchodná výška a průchodná výška určují, kolik prostoru má uživatel nad hlavou a jak komfortně lze procházet. Podchodná výška - měří se od hrany stupně po nejbližší překážku. Doporučená minimální hodnota je 2100 mm, u hlavních schodišť by měla být ještě vyšší. Průchodná výška - minimálně 1900 mm pro pohodlný pohyb i vyšších osob.
Rozměry schodiště podle typu konstrukce a normy

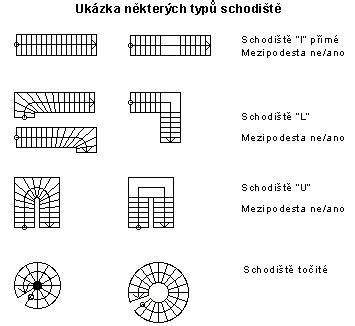

Schodiště může být rovné, lomené, točité nebo s podestou a každý typ má jiné požadavky. Rovné schodiště je nejjednodušší, ale potřebuje více místa. Lomené s podestou lépe využívají prostor. Točité schodiště šetří prostor, ale vyžaduje přesný návrh pro bezpečnost.
- Jednoramenné rovné: sklon 30-35°, h 160-180 mm, b 250-300 mm
- Dvouramenné s podestou: sklon 28-33°, h 150-170 mm, b 280-320 mm
- Točité: sklon 25-30°, h 150-170 mm, b 280-320 mm
- S podestou (přerušovaná podesta): sklon ~30°, h 150-170 mm, b 280-320 mm
Bezpečnostní a provozní požadavky
Aby byla chůze po schodišti bezpečná, norma ČSN 73 4130 stanovuje minimální i doporučené hodnoty pro výšku a šířku stupně, hloubku nášlapné plochy a celkový sklon. Zábradlí je povinné na každé straně, kde je volný pád nad 0,5 m. Mezery mezi sloupky by neměly být větší než 12 cm. Stupně musí mít protiskluzový povrch, zábradlí výšky a pevné uchycení.
Časté chyby při návrhu schodiště zahrnují nerovnoměrnou výšku schodů, příliš mělký nášlap, nevhodný sklon a chybějící či nízké zábradlí. Dále je důležité zohlednit osvětlení a bezproblémový průchod, zejména v interiérech a průchodech k podestám.
Betonové schody v rodinném domě
V rodinných domech se často používají tyto rozměry: šířka schodiště 90-100 cm, počet stupňů kolem 15 a výška stupně 18 cm pro komfortní výstup. Hloubka nášlapu 27-30 cm. V užších prostorech lze šířku snížit na 80 cm s uvážením omezení při přepravě objemnějších věcí.
Typy schodišť a jejich materiály
Při výběru konstrukce zvažte účel, velikost prostoru a četnost používání. Dřevo, ocel a beton jsou základními materiály. Pro novostavby se často doporučuje monolitická železobetonová konstrukce pro svou tuhost a nízkou nutnost údržby. Schodiště mohou také plnit funkci úložného prostoru nebo estetického doplňku interiéru.
Obložení betonového schodiště lze realizovat dřevem, mikrocementem nebo kombinací materiálů. Dřevěné obložení: jasanové dřevo je vhodné, lze použít i jiné dřeviny. Postup obložení zahrnuje přípravu lamel, svislých podstupeňů a rychlé lepení s následným kontrolním měřením. Mikrocement nabízí odolnou a estetickou povrchovou úpravu a lze jej použít i pro renovaci stávajících schodů bez bourání dlaždic.
Průvodce aplikací mikrocementu na schody
Postup zahrnuje zhodnocení kvality podkladu, ochranu okolních ploch, následné obroušení nerovností, nátěr podkladu, vyrovnání kroků a nanášení mikrocementových vrstev v tenkých vrstvách s následným schnutím a finálním ochranným tmelem.
Venkovní betonové schodiště a jeho stavba
Pro venkovní schodiště je důležitá funkčnost na svahu a kompatibilita se zahradou. Plánování zahrnuje určení umístění, měření prostoru a výšky překonaného intervalu, výběr materiálu (beton, kámen, dřevo, kov) a zajištění souladu s platnými normami a povoleními.
Příprava terénu zahrnuje odstranění stávajícího povrchu, vykopání základů (alespoň 30 cm), zhutnění terénu, bednění a následné nalití betonu s vytvrzením 24-48 hodin. Montáž schodů a zábradlí vyžaduje další bednění a pevné ukotvení zábradlí do výšky 90-100 cm.
Schody ze ztraceného bednění a jejich využití
Tento typ konstrukce z vibrolitého betonu je snadný k realizaci a bednění zůstává součástí konstrukce. Základy, sklon a počet stupňů se plánují podle prostoru a platných norem. Ztracené bednění nabízí rychlou a efektivní variantu pro menší projekty a rychlé dosažení stability.
Praktické shrnutí a tipy pro návrh a realizaci
PlanStavby.cz uvádí, že výška jednoho stupně v rodinných domech by měla být 15-18 cm (ideálně 17 cm), šířka stupně 28 cm, šířka schodiště minimálně 90 cm (ideálně 100-110 cm) a podchodná výška kolem 2100 mm. Sklon schodiště doporučený 25-35°, s prostorem pro pohodlné používání. Před zahájením prací je nutné zvážit náročnost provedení, rozpočet a prostorové možnosti, která volba ovlivní jak dispozici, tak komfort.
Podrobný vzorec pro pohodlný chod 2h + b = 63 cm (63 cm odpovídá doporučené šířce nášlapné plochy). ČSN 73 4130 určuje obytné schodiště s výškou stupně 15-19 cm a hloubkou 25-30 cm. Dřevo, ocel a beton jako základní materiály nabízejí různá řešení, přičemž monolitická železobetonová konstrukce bývá často nejvhodnější pro novostavby.
V závěru je důležité, aby statický výpočet a projektová dokumentace byly jasně strukturovány, identifikovaly všechny vstupní data a byly připraveny s ohledem na životnost a provozní bezpečnost schodiště. Důležitým prvkem je také zajištění korektních kontaktů a údajů o zhotoviteli, zpracovateli a kontrole výpočtu, aby bylo možné provést případné revize a kontroly v průběhu životnosti stavby.
Naučte se číst výkresy - Pochopení schodů - 1. část
Všechny uvedené postupy a parametry vychází z pramenů obsažených v technickém standardu ČKAIT a z návodů pro návrh a dimenze schodišť dle ČSN 73 4130 a praktických zkušeností z realizací rodinných domů a venkovních schodišť.
