Sádrokarton je jeden ze základních materiálů suché výstavby, využívaný jak u novostaveb, tak při rekonstrukcích a opravách. Poskytuje rychlou a pevnou výstavbu a díky jeho nízké hmotnosti se s ním dobře manipuluje. Problém však nastane ve chvíli, kdy chceme nebo potřebujeme do sádrokartonu připevnit těžký předmět, jako je sanita, plochá televize nebo radiátor.
Možnosti ukotvení radiátoru do sádrokartonu

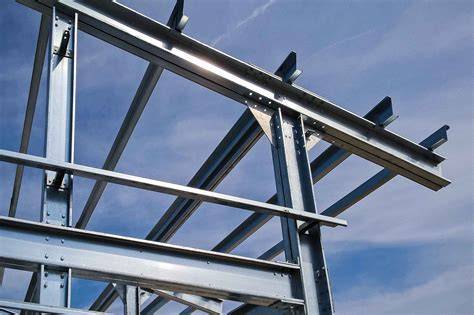

Sádrokartonové desky se vyznačují omezenou únosností a je třeba vždy použít speciální hmoždinky do sádrokartonu. Pokud výstavbu sádrokartonové zdi teprve plánujete, je dobré na zavěšení těžkých předmětů myslet dopředu a za sádrokarton umístit nosnou konstrukci z ocelových plechů pro konzoly. Pokud jste na to ale zapomněli nebo jste neměli možnost to řešit, nezoufejte. Radiátor pověsíte i tak. Možností je více.
Jedním z řešení je radiátor na sádrokartonovou zeď nepověsit, ale postavit na nosné nožky. Je pravdou, že sádrokarton unese i těžší předměty než jen poličku. Klíč ovšem tkví ve správně zvolených hmoždinkách. Pak není problém na sádrokartonovou příčku pověsit i radiátor, televizi nebo sanitu. Existují totiž i speciální konzole, na které lze radiátor pověsit, i když není sádrokarton zpevněný.
Ukotvení radiátoru s odstupem od zdi
Pokud řešíte ukotvení radiátoru (například o rozměrech 2000x500mm, Radik VKM) do cihlové zdi, před kterou je cca 10cm sádrokartonu (cihlová zeď, tepelná izolace a sádrokarton), je potřeba zohlednit tuto mezeru. Starý radiátor je ukotvený tak, že je na zeď přidělané dřevo silné cca 10cm, přes které je sádrokarton a do dřeva je radiátor ukotven. Pro nový radiátor by to šlo udělat zřejmě stejně, ale pokud se nechcete tolik řezat do sádrokartonu, nabízí se alternativní řešení.
Jednou z možností je navrtat díry do cihlové zdi a použít chemickou kotvu a závitovou tyč. Závitová tyč by měla být dostatečně tuhá, aby se neohla, vzhledem k tomu, že bude cca 12cm tyče a pak až radiátor.
Typy hmoždinek a jejich použití
Pro bezpečné a efektivní zavěšení radiátoru do sádrokartonu doporučují odborníci z firmy fischer tyto dva typy hmoždinek:
Hmoždinky typu HM
HM je rychlá a spolehlivá kovová hmoždinka do dutin s metrickým šroubem. Rozpínací ramena se za deskou roztáhnou a přitisknou na velkou plochu. Jako trvale rozevřená kotva přilnou k předmětu a umožní jeho výměnu. Rozpínací ramena a velký kontaktní dosah zvyšují nosnost a bezpečnost. Charakteristické „zuby“ na hmoždince zabraňují protáčení během montáže. Metrický závit zaručuje snadné zašroubování a pevné dotažení hmoždinky. Variantu s pravoúhlým hákem lze také použít. Každý rozměr hmoždinky HM pokryje široký rozsah tloušťek desek. Montáž hmoždinky provádíme montážními kleštěmi. Tip: Přesně dodržujte uvedený průměr vrtáku!
Hmoždinky typu PD
PD je krátká a široká rozpěrná zóna pro malé tloušťky deskových materiálů (od 8 mm). Po utažení šroubu je plastový kužel vtažen do pouzdra a rozevře hmoždinku. Výhody: Vysoký utahovací moment zlepšuje pocit usazení (hmoždinka tzv. „táhne“). Několik podélných žeber spolehlivě zabraňuje protáčení hmoždinky PD ve vývrtu. Okraj po obvodu hmoždinky zaručuje kvalitní osazení do roviny desky sádrokartonu. Montáž: Pro montáž není zapotřebí žádného speciálního přípravku. Typ montáže: předsazená montáž. Tip: Po osazení hmoždinky přiložíme připevňovaný materiál a provlékneme vrut. Dotáhneme.
Doporučení pro upevnění těžkých břemen do sádrokartonu
Vždy je nutné, aby stojany přenášely rovněž reakci v místě opření spodní hrany zařizovacího předmětu, proto musí být správně namontovány (orientace, těsná poloha vůči rubu opláštění). V případě obkladů stěn deskami Rigips je dovolena max. excentricita zatížení e = 50 mm a max. na nosnou část podkonstrukce (např. profil). Bez ohledu na druh kotvení a únosnost kotevního prostředku nesmí být překročeno maximální dovolené zatížení stěny konstrukce. V případě, že je povrch v místě výústku ostřikován vodou, je třeba provést opatření s ohledem na vodotěsnost v místě výústku. Dodatečná zatížení lze upevňovat na libovolném místě opláštění pomocí vhodných upevňovacích prostředků. Volba vhodného upevňovacího prostředku přitom závisí jak na hmotnosti a excentricitě zatížení, tak i na tloušťce a druhu opláštění ze sádrokartonových desek Rigips. Těžká konzolová zatížení (např. závěsné WC mísy a bidety) musí být zásadně upevňována do UA profilů příčky, např. prostřednictvím speciálních nosných konstrukcí ze „sanitárního programu“.
Pro potrubní vedení do světlosti 3/4” lze použít rovněž kotvení přímo do opláštění (pro sádrokarton min. 12,5 mm). Maximální zatížení sádrokartonových desek Rigips: Habito H (jeden bod) až 15 kg; Standardní sádrokarton (opláštění jednovrstvé) 5 kg; Standardní sádrokarton (opláštění dvouvrstvé) 8 kg. Při překročení 20 kg/m² je nutné standardní konstrukci podhledu vhodně vyztužit nad rámec běžných parametrů. Délky vrutů nutno volit tak, aby vyčnívaly do dutiny podhledu min. 20 mm. Konstrukci podhledu z profilů R-CD lze dodatečně zatížit břemenem o max. 10 kg na jeden závěs a zároveň max. 20 kg břemeny o součtové hmotnosti max. Při upevňování radiátorů a jiných těžkých předmětů, které by mohly ohrozit život nebo zdraví, raději vždy konzultujte výběr a použití materiálů s kvalifikovanými odborníky.
Jak bezpečně upevnit těžká břemena do tenkostěnných desek, je-li to vůbec možné? Stále aktuální téma pro mnoho kutilů. Pokud není jiná cesta, i sádrokarton dokáže v kombinaci s vhodně zvolenou technologií unést více než poličku na kořenky. Jak na hmoždinky sádrokartonu? Sádrokartonové desky jsou pro mnoho neoddiskutovatelných výhod jedním z nejoblíbenějších stavebních materiálů současnosti. Problém však nastane ve chvíli, kdy chceme nebo potřebujeme do sádrokartonu připevnit těžký předmět (sanita, plochá televize, radiátor ...). Sádrokartonové desky se vyznačují omezenou únosností a je třeba vždy použít speciální hmoždinky do sádrokartonu. Optimálním řešením je být o krok napřed. Zejména při manipulací s deskovými materiály. Už při stavbě si dobře rozmyslete, co a kde chcete zavěšovat. Kalkulujte s hmotností předmětu a v každém případě posilte nosnost sádrokartonu přidáním podpěrné konstrukce z ocelových plechů. Ale zavěšovat lze i do „nevyztuženého“ sádrokartonu. Na trhu existují speciální konzole na radiátory a tak dále. V obou případech však nejvíce záleží na zdánlivých maličkostech: výběru vhodných hmoždinek.
Pro potrubní vedení do světlosti 3/4” lze použít rovněž kotvení přímo do opláštění (pro sádrokarton min. 12,5 mm). Maximální zatížení sádrokartonových desek Rigips: Tabulka uvádí max. zatížení na jeden bod a minimální vzdálenosti; pro Habito® H až 15 kg, pro jednovrstvý standardní sádrokarton 5 kg a pro dvouvrstvý standardní sádrokarton 8 kg. Dále platí, že konstrukce podhledu z profilů R-CD lze zatížit až 10 kg na jeden závěs a až 20 kg celkově.
Dodatečná zatížení lze upevňovat na libovolném místě opláštění pomocí vhodných upevňovacích prostředků. Volba vhodného upevňovacího prostředku závisí na hmotnosti a excentricitě zatížení, tloušťce a druhu opláštění. Pro potrubí do světlosti 3/4” lze použít i kotvení do opláštění plochy sádrokartonu o minimální tloušťce 12,5 mm.
Stále aktuální téma pro mnoho kutilů. Pokud není jiná cesta, i sádrokarton dokáže v kombinaci s vhodně zvolenou technologií unést více než poličku na kořenky.
