Koruna je nejvyšší bod nebo středová vyvýšená osa zhotoveného povrchu či konstrukčního prvku, navržená pro podporu odvodnění a zvýšení odolnosti konstrukce. Tento princip je základní v dopravním stavitelství u silnic, chodníků, střech a odvodňovací infrastruktury. Dobře navržená koruna vede srážkovou a povrchovou vodu k okrajům či odtokovým místům a chrání podkladní vrstvy před nasycením, cykly zmrznutí-odtání a erozí.
Koruna v silničním stavitelství a příčný sklon
Koruna silnice je zvýšená střední část příčného řezu vozovky, která se svažuje mírně k oběma okrajům. Toto zvýšení, označované také jako středová koruna, je zásadní pro odvodnění povrchu - zabraňuje hromadění vody, což snižuje riziko aquaplaningu, tvorby výtluků a konstrukčních škod. Příčný sklon (spád od středu k okraji) se stanovuje podle typu silnice, materiálu, provozu a klimatu.
Standardní příčný sklon pro asfaltové silnice je 1,5-2 % (asi 6 mm na 300 mm), zatímco nezpevněné či štěrkové silnice využívají strmější sklon 4-6 % (13-19 mm na 300 mm) pro kompenzaci vyšší propustnosti a eroze. Středová koruna: Sklon k oběma stranám (nejběžnější). Vnitřní sklon: Vede vodu k hornímu okraji (na svazích). Vnější sklon: Vede vodu k dolnímu okraji (málo frekventované, venkovské silnice).
Praktické požadavky a tolerance
Přesnost provedení je klíčová, odchylky od návrhu snižují účinnost odvodnění a urychlují degradaci povrchu. Na zpevněné povrchy se používají materiály jako asfalt a beton, na štěrkové silnice dobře tříděné kamenivo. Ve městech může být výška/sklon koruny snížen kvůli bezbariérovosti a návaznosti na obrubníky. Urbanistický návrh musí vyvažovat výšku/sklon koruny s bezbariérovostí - příliš strmý sklon ztěžuje pohyb, příliš malý způsobuje problémy s odvodněním.
Koruna a příčný sklon na chodnících, parkovištích a letištních plochách
Koruna chodníku je zvýšená středová osa zpevněných ploch, jako jsou chodníky, parkoviště a letištní plochy, spádovaná pro odtok vody k okrajům. Hlavním cílem je zabránit hromadění vody, které může oslabit podklad, způsobit poklesy, praskliny a mrazové zdvihy. Příčné sklony chodníků jsou podobné jako u silnic: 1,5-2 % (4,5-6 mm na 300 mm) pro asfalt/beton. Chodníky a bezbariérové rampy mohou mít snížený sklon (max. 2 %) dle standardů ADA.
Rozsáhlé rovné plochy kombinují jemné koruny s odvodňovacími vpustěmi pro efektivní odvádění dešťové vody. Přesné vyspádování je zásadní - i malé odchylky mohou způsobit lokální kaluže a urychlenou degradaci. Údržba spočívá v kontrole a obnově povrchu pro zachování profilu. U letištních ploch jsou koruny minimalizovány kvůli bezpečnosti letadel a odvodnění je řešeno inženýrsky.
Koruna střechy a vztah ke sklonu střechy pro asfaltové pásy

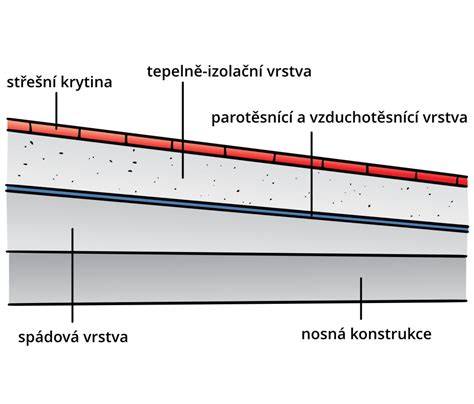

Koruna střechy je nejvyšší hřeben nebo vrchol střechy, obvykle místo setkání dvou ploch (sedlové/valbové střechy) nebo mírný hřeben na plochých/střechách s nízkým sklonem. Koruna je zásadní pro odvodnění, vede dešťovou vodu ke krajům, žlabům nebo vpustím a zabraňuje stání vody - což je hlavní příčina zatékání a degradace.
Asfaltové pásy na střechu jsou oblíbené pro skvělý poměr cena/výkon, jednoduchou a rychlou pokládku i příznivou cenu. Asfaltové střešní pásy jsou lehkou střešní krytinou, kterou nejčastěji využijete na střechách plochých (sklon 1° až 5°) a mírných (sklon 3° až 10°). Jejich vlastnosti ovšem umožňují i použití na střechách šikmých (sklon 5° až 45°) a dokonce i strmých (více než 45°). Ve všech případech nezávisle na sklonu platí, že je třeba asfaltový pás vhodně vybrat a dodržet správnou technologii pokládky.
Druhy asfaltových pásů a jejich použití
Základní rozdělení střešních lepenek je z hlediska druhu asfaltu na modifikované (nejčastěji SBS nebo APP) a oxidované. Zatímco modifikované asfaltové pásy lze bez obav použít ve vrchní i podkladové vrstvě střešního souvrství, oxidovaný asfaltový pás se v současné době doporučuje používat pouze pro podkladní vrstvu (nebo jako provizorní vrchní vrstvu).
Oxidované asfaltové střešní pásy: Pro svoje charakteristické vlastnosti (nejsou elastické a v porovnání s modifikovanými pásy vykazují nižší teplotní stálost) se na střechách používají v podkladní vrstvě, nebo pro provizorní zakrytí. Aplikují se natavením, nebo mechanickým kotvením.
Modifikované střešní asfaltové pásy: Modifikované pásy dnes hrají na střechách prim. Používají se v obou vrstvách, jak v té podkladní, tak v té vrchní. Ve finální vrstvě střechy se používá modifikovaný SBS asfaltový pás s břidličným posypem, který zajišťuje ochranu proti UV záření. Ochrana proti UV je zásadní pro zajištění životnosti SBS modifikovaného asfaltového pásu. Modifikované asfaltové pásy APP jsou proti UV záření odolnější a lze je zakoupit i používat bez této posypové vrstvy.
Samolepicí pásy a šindele
Samolepicí asfaltové pásy: Pokládka samolepicích asfaltových pásů je pohodlnější i rychlejší (a to až 6x oproti „klasickým“ natavovacím pásům). Jejich specifikem je aplikace na podklady nevhodné k natavení, např. na tepelnou izolaci z pěnového polystyrenu, na lakované konstrukce, nebo v detailech ukončení hydroizolací u prosklených ploch, oken, světlíků. Mají široké použití.
Střešní asfaltový šindel: Jedná se vlastně o šablony různých tvarů strojově vysekané z asfaltového střešního pásu, které se pokládají na sebe. Pokud dodržíte správný postup pokládky, hotová střešní krytina odolává silnému větru. Životnost této střechy vždy závisí na zvoleném typu šindele, kvalitě pokládky, zvolené konstrukci krovu a řešení odvětrání střechy.
Požadavky na podklad a detaily pokládky asfaltových pásů
Pro všechny střešní asfaltové pásy platí, že se pokládají na podklad, který je souvislý, rovný, suchý a čistý. Podkladem nejčastěji bývá beton, polystyren, nebo dřevěné bednění. Beton: Na beton je třeba aplikovat vhodné penetrační nátěry pod asfaltové pásy, které zajistí maximální přilnavost pásu k podkladu.

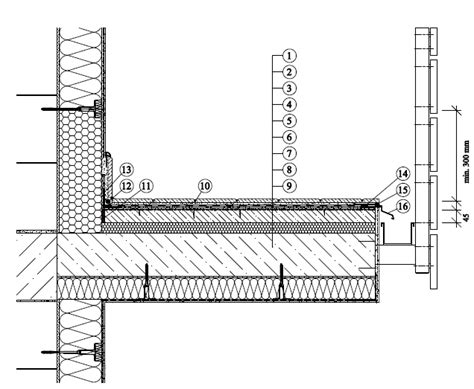

Polystyren: Polystyren by byl při natavování podkladových pásů poškozen, proto se používají samolepicí asfaltové pásy. Dřevěné bednění: S ohledem na požární rizika se natavování podkladových pásů nepoužívá. Podkladní pásy se mechanicky kotví. Při návrhu mechanického kotvení asfaltových pásů je potřeba především zohlednit zatížení větrem a sklon střechy.
Životnost, údržba a běžné problémy
Navzdory reklamám výrobců je třeba říci, že neexistuje nic, jako bezúdržbová střecha. Každou střechu (tu z asfaltových střešních pásů nevyjímaje) je třeba v pravidelných intervalech čistit a kontrolovat, aby byla zajištěna maximální životnost a spolehlivost. Vybírejte vždy pásy s nosnými vložkami z nenasákavých materiálů, jako je například netkaná skelná textilie a také hlídejte její gramáž. Nosná vložka a její gramáž (váha) určuje kategorii asfaltového pásu.
V minulosti u asfaltových střešních pásů některých výrobců docházelo v průběhu času ke ztrácení minerálního posypu - „plešatění“. Renomovaným výrobcům se tento defekt neděje, neboť posyp je v průběhu výroby do asfaltové hmoty dostatečně zaválcován. Investor by měl věnovat také pozornost původu asfaltových pásů, aby měl jistotu, že se nesetká s touto nepříjemností.
Běžné poruchy a jejich řešení
- Ztráta profilu koruny: Zplošťování koruny je běžné, když doprava a počasí přesouvají materiál, zejména na nezpevněných silnicích. Kamenivo se posouvá k okrajům, což způsobuje hromadění vody uprostřed, vznik kolejí a poruchy povrchu. Opatření: pravidelné rovnání nebo obnova povrchu.
- Eroze a poškození vodou: Při nedostatečné koruně či údržbě voda nasakuje do povrchu/podkladu. Na štěrkových silnicích ztráta jemných částic zvyšuje propustnost, na zpevněných vznikají praskliny rozšiřované mrazem. Opatření: opravy trhlin, obnovení krytu, zlepšení odvodnění.
- Střechy: kontrola a opravy membrán/oplechování v oblasti koruny, pravidelné čištění vpustí a odtoků.
- Potrubí: CCTV a čištění zaměřené na korunu kvůli zanášení nebo opotřebení.
Osvědčené postupy návrhu, výstavby a údržby
Zaměření a posouzení místa: Začněte topografickým zaměřením pro určení spádů, půdních podmínek a hydrologických poměrů. To slouží jako podklad pro volbu výšky a sklonu koruny. Špatné posouzení vede k pod- nebo předimenzovaným korunám a problémům s odvodněním.
Stanovení sklonu: Zpevněné silnice: standardně 2 % (6 mm na 300 mm) příčný sklon. Nezpevněné silnice: sklon 4-6 % pro vysoké srážky/propustnost. Krajnice: o něco strmější pro rychlý odtok. Městské/bezbariérové: ≤2 % dle ADA a univerzálního návrhu.
Výběr materiálu a provedení: Odolné a stabilní materiály jsou zásadní. Nezpevněné koruny vyžadují zhutněné kamenivo, zpevněné koruny kvalitní asfalt/beton. Výstavba musí zajistit přesné vyspádování a zhutnění pro zachování profilu. U střech je nezbytná hydroizolace a oplechování v oblasti koruny.
Detailování a přechody: Plynulé přechody (např. přechod na klopenou zatáčku) zabraňují prudkým změnám sklonu. Návrh by měl vyloučit nadměrné sklony kvůli bezpečnosti a přístupnosti. Komplikované křižovatky vyžadují pečlivé plánování koruny a odvodnění.
Dodržování norem: Všechny koruny musí vyhovovat normám jako AASHTO Green Book, manuály WSDOT nebo předpisy ICAO pro letiště. Ty stanovují požadované sklony, tolerance a údržbu.
Technické údaje a tabulka sklony dle povrchu
| Typ povrchu | Doporučený sklon | Sklon (mm/m) | Poznámky |
|---|---|---|---|
| Zpevněná silnice | 2 % | 6 na 300 mm | Standard pro většinu klimat |
| Nezpevněná silnice | 4-6 % | 13-19 na 300 mm | Pro vysoké srážky/propustnost |
| Krajnice | 4-6 % | 13-19 na 300 mm | Strmější pro rychlý odtok |
| Chodník/plochy | 1,5-2 % | 4,5-6 na 300 mm | Úprava kvůli bezbariérovosti |
| Střecha (plochá) | 1-2 % | 3-6 na 300 mm | Minimum pro pohyb vody |
| Střecha (šikmá) | ≥2:12 | ≥50 na 300 mm | Dle klimatu/materiálu |
Vzorce a výpočty
Vzorec pro výpočet sklonu: Sklon (%) = (svislé převýšení / vodorovná délka) × 100. Např. 6 mm převýšení na 300 mm = (6 / 300) × 100 ≈ 2 %.
Minimální poloměr pro běžný příčný profil silnice (zatáčka): R = 6,68 V² / (e + f), kde R = min. poloměr (ft), V = rychlost (mph), e = klopení (%), f = boční tření. Klopení: Zatáčky mohou mít sklon až 6-10 % dle lokality, rychlosti a klimatu.
Údržba a opravná opatření
Údržbové postupy: Nezpevněné silnice: pravidelné rovnání obnovuje korunu. Zpevněné povrchy: obnovování povrchu a zalévání trhlin udržují profil. Střechy: kontrola a opravy membrán/oplechování v oblasti koruny. Potrubí: CCTV a čištění zaměřené na korunu kvůli zanášením nebo opotřebení. Opravná opatření zahrnují obnovení koruny pomocí rovnání nebo obnovy povrchu, opravu lokálního poškození koruny (záplaty, těsnění) a monitoring a úpravu sklonů podle změn na místě nebo požadavků norem.
Příklady z praxe
Státní silnice používají příčný sklon 2 % pro odvodnění a bezpečnost. Venkovské štěrkové silnice využívají korunu 6 % pro silné srážky. Městské silnice integrují korunu s odvodněním obrubníků a žlabů. Ploché komerční střechy využívají jemné koruny a spádovou izolaci pro odvod vody k vpustím. Obytné sedlové střechy mají výrazné koruny pro odvádění deště/sněhu a ochranu stěn. Kanalizační a dešťové potrubí jsou navržena s korunami zarovnanými na hydraulické spádové čáry. Otevřené kanály s korunovaným profilem maximalizují průtok a odvádějí nečistoty k vpustím.
