Prosklené fasádní systémy slouží ke konstrukci prosklených plášťů budov. Fasádní systém se zakládá na kombinaci dřeva a hliníku. Statická nosná konstrukce je vyrobena z lepených nosných hranolů EURODECK®, které poskytují výbornou tvarovou stálost. Pohled na dřevo v interiéru pak přináší pocit pohodlí a tepla, vyzařovaného přírodním materiálem. Na dřevěné hranoly je z venkovní strany za pomoci hliníkových profilů připevněna prosklená fasáda. Hliníkový profil je k oknu připevněn speciálními úchyty, takže se rámu a křídla nedotýká a přerušuje se tak tepelný most, což je důležité pro zachování dobrých izolačních vlastností celého okna. Elegantní a moderní vzhled hliníkových profilů udělá dobrý dojem na první pohled. Omezená není ani barevnost. Můžete se obklopit tlumenými barvami přírody nebo naopak vsadit na moderní zářivou koncepci a ani na chvíli přitom neslevit ze svých požadavků na bezpečnost, odolnost a snadnou údržbu. Uvažujete o prosklené fasádě? U prosklených fasád můžete počítat s úsporou drahocenných energií a snížením vysokých nákladů. A to nejen v zimním, ale také v letním období. Velkoplošné dřevohliníkové konstrukce bourají hranice mezi tím, co je uvnitř a co venku. Prosklené fasádní systémy slouží ke konstrukci prosklených plášťů budov. V současné době je velkým trendem používání prosklené fasády na komerčních budovách. Tyto budovy poté vypadají opravdu originálně, moderně a architektonicky zajímavě. To ovšem není jejich jediná výhoda. Prosklené fasády přinášejí úsporu drahocenných energií a snížení vysokých nákladů, a to nejen v zimním, ale také v letním období. Velkoplošné dřevohliníkové konstrukce bourá hranice mezi tím, co je uvnitř a co venku.
Dřevohliníkové prosklené fasády
Fasádní systém se zakládá na kombinaci dřeva a hliníku. Statická nosná konstrukce je vyrobena z lepených nosných hranolů EURODECK®, které poskytují výbornou tvarovou stálost. Pohled na dřevo v interiéru pak přináší pocit pohodlí a tepla, vyzařovaného přírodním materiálem. Na dřevěné hranoly je z venkovní strany za pomoci hliníkových profilů připevněna prosklená fasáda. Hliníkový profil je k oknu připevněn speciálními úchyty, takže se rámu a křídla nedotýká a přerušuje se tak tepelný most, což je důležité pro zachování dobrých izolačních vlastností celého okna. Elegantní a moderní vzhled hliníkových profilů udělá dobrý dojem na první pohled. Omezená není ani barevnost. Můžete se obklopit tlumenými barvami přírody nebo naopak vsadit na moderní zářivou koncepci a ani na chvíli přitom neslevit ze svých požadavků na bezpečnost, odolnost a snadnou údržbu.
Typy prosklených fasád a jejich konstrukční detaily

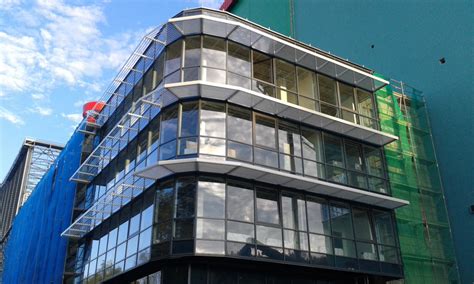

Prosklené fasády lze rozdělit do několika hlavních typů, z nichž každý má svá specifika a využití. Sloupkovo-příčníková fasáda je určený k výrobě lehkých obvodových plášťů závěsného nebo výplňového typu, stejně tak i střech, světlíků a ostatních prostorových konstrukcí. Fasádní systém je zhotoven z vertikálních hliníkových sloupů a vodorovných nosníků, které tvoří nosnou konstrukci. Upevnění skla na nosné profily se uskutečňuje přišroubováním přítlačné hliníkové lišty z vnější strany k prvku z tvrzeného plastu zabudovaným na tento účel na sloupy a příčníky. Sklo je tak tímto profilem, který disponuje gumovými rozpěrami, aby se zabránilo kontaktu sklo-kov, upevněné ze všech čtyř stran. Zajisté je i nutné, aby daná fasáda měla tepelně-izolační vlastnosti. Strukturální fasády jsou neodmyslitelnou součástí moderní architektury a designu. Fasádní sklo je ke sloupkům a příčníkům upevněné bez viditelných krycích lišt. Tímto systémem je možné realizovat opticky působivé celoskleněné fasády. V tomto typu fasády je sklo lepené na hliníkový rám strukturálním silikonovým lepidlem. Semi-strukturální fasáda je hybridní systém, který vychází z kombinace klasické fasády a strukturální fasády. Fasáda je upevněná k profilům přítlačnou krycí lištou například v horizontálním směru a ve vertikálním směru je upevněná bez viditelných krycích lišt. Fotovoltaická fasáda je víceúčelový systém, který proměňuje sluneční energii prostředníctvím solárních panelů, které jsou součástí fasádní konstrukce, na elektrickou energii. Fasádní sklo a panely jsou upevněné k profilům přítlačnou krycí lištou nebo bodovými prvky, tak aby byla využitá maximální plocha solárního systému. U prosklených fasád se z hlediska legislativního jedná o výrobek specifikovaný technickou harmonizovanou normou EN 13830.
Příklady realizací a technické výzvy
Příklad realizace: Danube House v Praze. Danube House, nová dominanta pražského Karlína, je první stavbou nově vznikající městské čtvrti River City na Rohanském ostrově v Praze. Objekt svým celkovým řešením předjímá charakter této části města a vzhledem ke své exponované poloze je navržen jako dominanta. Detailní popis prosklených fasád Danube House: z konstrukčního hlediska stojí za pozornost především tři celoprosklé fasády: hlavní jihozápadní, severní a východní fasáda. Všechny mají společné konstrukční i statické principy. Jedná se o fasády zavěšené na systému nerezových tyčových táhel, na nichž jsou vodorovně umístěny nerezové T-profily, které podpírají skleněné tabule ve vodorovných spárách. Pro zasklení všech fasád byla použita izolační, vysoce transparentní low-iron skla. Proti silám větru jsou fasády ztuženy systémem skleněných žeber, která zde fungují jako plnohodnotné nosné prvky. Toto řešení je zcela unikátní a v ČR bylo použito poprvé. Hlavní jihozápadní fasáda atria je nejzajímavější částí celého obvodového pláště budovy. Je zavěšena na konzolách hlavní a sekundární nosné ocelové konstrukce atria, ve vodorovném směru přímo spolupůsobí s ocelovými lávkami a schodišti atria. Skleněná žebra šířky 1 m a délek 3,5-9,6 m dle sklonu střechy svírají s hlavní fasádní plochou úhel cca 114° a jsou přímo součástí fasádní plochy. Vzniká tak 70 m dlouhá a téměř 35 m vysoká prolamovaná skleněná plocha, která se výrazně odráží od klidných ploch okolního pískovcového obkladu. U severní a východní fasády vystupují skleněná žebra z roviny fasády kolmo směrem do interiéru. Nejnáročnější částí projektu bylo vyřešení nezávislých dilatačních pohybů jednotlivých částí konstrukce hlavní fasády, které jsou navíc z různých materiálů. Pro tyto účely firma SIPRAL a.s., navrhla a zrealizovala poměrně složitý systém pevných a posuvných spojů. Z montážního i výrobního hlediska bylo rovněž velmi obtížným úkolem dodržení požadovaných vysokých přesností nerezových i skleněných prvků fasády, které jsou přímo kotveny do atypických styčníků ocelové konstrukce. Vzhledem k zavěšení fasády na pružných konzolách byl pro montáž použit speciální systém předpínání, při kterém došlo k ohnutí konzol a protažení táhel do konečných poloh. V několika cyklech pak byla za použití mnoha speciálně vyvinutých měřicích přípravků upravována poloha všech prvků a teprve takto celkově vyrovnaná a zafixovaná konstrukce byla zasklena. Pro použití skleněných žeber na tomto projektu vyvinula firma SIPRAL a.s., vlastní patentovaný systém, který mimo jiné umožňuje „svrtávat“ skla žeber s okolní konstrukcí přímo na stavbě. Z dalších částí stojí za zmínku především prosklená střecha atria, provedená z typových profilů Schüco FW 60+, připevněných na sekundární nosnou konstrukci střechy. Elegantní konstrukcí je rovněž interiérová fasáda, oddělující vlastní prostor atria od prostoru kanceláří. Zhotovena je ze systému Schüco FW 50+ v barvě stejného odstínu jako venkovní okenní profily. Zajímavostí fasády je použití akustických panelů jako fasádních výplní. Značnou část dodávky firmy SIPRAL a.s., na tuto stavbu představovaly veškeré okenní konstrukce. Vyrobeny jsou ze systémových hliníkových materiálů Schüco Royal S 70 s povrchovou úpravou z práškové vypalované šedočerné barvy. Po celém obvodu jsou okenní konstrukce dotěsněny tepelnou izolací a vodotěsnou fólií. Na oknech jsou osazeny vnější horizontální lamelové žaluzie ovládané elektropohonem s napojením na centrální řídicí systém. Celý mechanismus včetně schránky na žaluzie je ukryt pod kamenným obkladem fasády.
Moderní udržitelná architektura dnes zdaleka přesahuje maximální energetickou účinnost díky nejlepším hodnotám U. Mezi vlastnosti současných hliníkových fasádních systémů patří také filigránský vzhled, vysoce kvalitní provedení a dokonalá integrace funkčních prvků s optimálními vlastnostmi, např. u vkládacích prvků. Milionkrát prověřeno i v mezinárodním měřítku: Společnost Schüco nabízí ve svých standardních fasádách systémy, které kombinují svobodu designu s nejlepšími výkonovými vlastnostmi z hlediska energetické účinnosti, automatizace a bezpečnosti. Spojení formy a funkce: designové fasády kombinují téměř bezrámovou průhlednost s optimálními hodnotami výkonu. Tyto fasádní systémy s klasickými závěsovými stěnami i s okenními pásy od podlahy ke stropu zaujmou minimální šířkou fasády. Nový rozměr svobody návrhu: Obálka budovy má rozhodující vliv na charakter budovy. Aby zde bylo možné umístit nové architektonické akcenty, vznikla touha po systémech bez viditelného mechanického upevnění vkládaných prvků. Díky speciální technice zasklívání nevyžadují strukturální zasklené fasády přítlačné profily a krycí skořepiny. Efektivita a komfort jako odpověď na rostoucí urbanizaci: Rostoucí tlak na racionalizaci a současně zvyšující se nároky na kvalitu provedení staveb v posledních letech silně ovlivňují výstavbu obvodových stěn. Tvorba hodnoty se stále více přesouvá ze staveniště do výrobní haly. Všestrannost díky maximální volnosti při navrhování: přístavby na ocelových nebo dřevěných podkonstrukcích kombinují energeticky úspornou výstavbu s racionální výrobou a montáží. Na míru konkrétnímu projektu: Technické požadavky nebo speciální přání na určitý design jsou individuálně posuzovány.
Technické cookies jsou nezbytné pro fungování webových stránek, není tedy možné je zakázat. Obvykle se nastavují v reakci na akce, které na webu sami provedete, jako je nastavení zabezpečení, přihlášení a vyplňování formulářů. Tyto cookies můžeme nastavit my nebo poskytovatelé třetích stran, jejichž služby na webu využíváme, a neukládají žádné informace, které lze přiřadit konkrétní osobě. Můžete si nastavit svůj prohlížeč tak, aby blokoval soubory cookie nebo o nich zasílal upozornění. Analytické a výkonnostní cookies se používají k analýze návštěvnosti webových stránek a k dalšímu zlepšení jejich fungování. Pomáhají nám porozumět zájmům návštěvníků a způsobu, jakým naše webové stránky používají.
V současné době je velkým trendem používání prosklených fasád na montovaných halách jako jsou autosalony či administrativní budovy. Haly vypadají moderně a architektonicky zajímavě. Fasádní systém je zhotoven z vertikálních hliníkových sloupů a vodorovných nosníků, které tvoří nosnou konstrukci. Důležité je u každé haly, aby daná fasáda měla tepelně-izolační vlastnosti. Výborných tepelných vlastností dosahujeme přerušeným tepelným mostem pomocí polyamidové vložky a izolačního dvojskla, popř. trojskla. Hliníkové prosklené fasády zajišťují v halách dostatek přirozeného světla a zároveň dodávají designový vzhled. Fasádní systémy jsou v moderním stavebnictví stále častěji voleným řešením. Zajišťují nejen estetický vzhled budovy, ale také velmi dobrou úroveň tepelné a zvukové izolace a také ochrany proti větru. Hliníkové fasády jsou navíc pevné, odolné proti atmosférickým vlivům a snadno se udržují. Kromě toho umožňují nestandardní tvary a formy, což umožňuje realizovat i nejkreativnější architektonické návrhy. Pokud hledáte moderní a funkční řešení, doporučujeme seznámit se s nabídkou společnosti Aluprof - jsme lídrem ve výrobě hliníkových fasádních systémů. V naší nabídce se nachází široký výběr fasádních systémů, které splňují všechna očekávání z hlediska kvality, estetiky a bezpečnosti. Představují ideální řešení nejen pro bytové domy a ostatní veřejně prospěšné stavby, ale také pro stále módnější projekty progresivních domů ve stylu stodoly. Hliníkové prosklené fasády značky Aluprof zajišťují v budově dostatek přirozeného světla a také její působivý vzhled. Podle svých potřeb si můžete vybrat různé druhy skel, například izolační, vrstvené nebo reflexní sklo, případně sklo s odolností proti vloupání. Skleněné fasády jsou systémy, které se skládají ze samonosné skleněné konstrukce montované na budovu pomocí speciálních bodových nebo lineárních spojovacích prvků. Skleněná fasáda se od ostatních řešení liší tím, že působí lehkým dojmem a zároveň poskytuje maximální množství přirozeného světla. Dokonale se osvědčí v kancelářských, obchodních a obytných budovách, přičemž zvyšuje atraktivitu a hodnotu těchto nemovitostí. Mezi dostupná řešení, která stojí za zmínku, patří systémy odvětrávaných fasád. Skládají se ze tří vrstev: izolační, nosné a fasádní. Zajišťují dokonalou zvukovou a tepelnou izolaci budovy a také ochranu proti vlhkosti a plísním. Odvětrávané fasády jsou rovněž estetické a odolné, přičemž nabízejí širokou paletu možností, co se týče výběru materiálu pro provedení fasádní části, např. HPL, kompozitní, keramické nebo dřevěné panely. Každý hliníkový fasádní systém značky Aluprof má své jedinečné parametry a vlastnosti, díky nimž je vhodný pro různé aplikace a splňuje rozdílné požadavky. Fasáda MB-TT50 se vyznačuje nejvyšším stupněm tepelné izolace a splňuje požadavky pasivního a energeticky úsporného stavebnictví (má certifikát Institutu PHI z Darmstadtu pro nejvyšší třídu A+). Tato funkce ovlivňuje snižování nákladů spojených s vytápěním nebo chlazením. Fasáda MB-SR50N je základem pro výrobu konstrukcí s požární odolností a střešních konstrukcí a je velmi vhodná pro použití výklopně-výsuvných oken, střešních oken a světlíků. Vyznačuje se zvýšenou odolností, včetně vodotěsnosti, odolnosti proti větru a nárazům. Fasáda MB-MT50N je konstrukce navržená na základě doporučení certifikace Cradle to Cradle. Odpovídá proto požadavkům udržitelného rozvoje a myšlence uzavřené cirkulární ekonomiky. Systém sloupků a příček se vyznačuje vynikajícími technickými parametry a velmi nízkou tepelnou prostupností a lze jej použít v atypických nebo komplikovaných konstrukcích, přičemž zaručuje správné odvětrávání a odvod vody. Odvětrávaná fasáda budovy, jako je MB-VC60, se osvědčí u budov s atypickou výškou nebo tvarem, včetně historických a modernistických staveb. Segmentové systémy, jako je například MB-SE98, umožňují tvorbu polygonálních a zaoblených fasád budov a také použití různých druhů otvíravých oken. Estetika a vizuální efekt - fasáda je vizitkou budovy, proto musí být přizpůsobena jejímu architektonickému stylu a okolí. Technické a funkční parametry - hliníková fasáda musí splňovat požadavky, které se týkají tepelné a zvukové izolace a také odolnosti proti větru a požární odolnosti, a v neposlední řadě musí zajišťovat dostatečné odvětrávání. Možnost montáže a demontáže - fasádní systém musí zajišťovat snadnou montáž, aby umožňoval případné opravy nebo modernizace. Naše výrobky jsou navrženy právě s myšlenkou na takovou flexibilitu, což umožňuje snadné čištění a údržbu jejich prvků.
Nabídka společnosti Aluprof poskytuje široký výběr řešení, která splní jakoukoli architektonickou výzvu a umožní vám vytvořit moderní, funkční a estetickou fasádu. Hliník, sklo a ostatní materiály špičkové kvality jsou velmi důležitými součástmi našich výrobků. Díky nim si fasádní systémy uchovávají dokonalý stav po mnoho let, aniž by ztratily své vlastnosti. Je to nejlepší volba pro komerční i obytné budovy a také pro veřejně prospěšné stavby. Již nyní vás zveme k seznámení s kompletní nabídku sofistikovaných fasádních řešení!
Speciální fasádní systémy a jejich charakteristiky
Systém sloupkovo - příčníkové fasády je určený k výrobě lehkých obvodových plášťů závěsného nebo výplňového typu, stejně tak i střech, světlíků a ostatních prostorových konstrukcí. Upevnění skla na nosné profily se uskutečňuje přišroubováním přítlačné hliníkové lišty z vnějšíj strany k prvku z tvrdeného plastu zabudovaným na tento účel na sloupy a příčníky. Sklo je tak tímto profilem, který disponuje gumovými rozpěrami, aby se zabránilo kontaktu sklo-kov, upevněné ze všech čtyř stran. Strukturální fasády jsou neodmyslitelnou součástí moderní architektury a designu. Fasádní sklo je ke sloupkům a příčníkům upevněné bez viditelných krycích lišt. Tímto systémem je možné realizovat opticky působivé celoskleněné fasády. V tomto typu fasády je sklo lepené na hliníkový rám strukturálním silikonovým lepidlem. Semi-strukturální fasáda je hybridní systém, který vychází z kombinace klasické fasády a strukturální fasády. Fasáda je upevněná k profilům přítlačnou krycí lištou například v horizontálním směru a ve vertikálním směru je upevněná bez viditelných krycích lišt. Fotovoltaická fasáda je víceúčelový systém, který proměňuje sluneční energii prostředníctvím solárních panelů, které jsou součástí fasádní konstrukce, na elektrickou energii. Fasádní sklo a panely jsou upevněné k profilům přítlačnou krycí lištou nebo bodovými prvky, tak aby byla využitá maximální plocha solárního systému. Společně s Českou komorou lehkých obvodových plášťů (ČKLOP) připravujeme sérii článků na dané téma s připomínkou základních směrnic a evropských norem. Z hlediska legislativního se jedná o výrobek specifikovaný technickou harmonizovanou normou EN 13830.
LOP tvoří celou vnější stěnu chráněné místnosti bez vlivu zabudování. Proto požadovaná vážená stavební neprůzvučnost R´w je rovna laboratorní neprůzvučnosti Rw. Požadavky na požární bezpečnost obvodových stěn definují normy. Systémy modulových konstrukcí jsou znevýhodněny propojenými dutinami v systému, a proto obvykle nejsou dodávány se specifikací s požární odolností. U LOP se uvažují tři základní zatížení - zatížení větrem, užitné vodorovné zatížení a zatížení od vlastní tíhy. Na zatížení větrem se posuzuje kotvení LOP a svislé a vodorovné profily. Požární odolnost a další parametry jsou řešeny dle potřeby konkrétního projektu. Požadavky na akustiku - tepelnou izolaci a vzduchovou neprůzvučnost - se uvádějí v technických listech a normách.
Skinheads vs. Antifa Brno blokuje vs.Neo fascists DSSS
Port House v Antverpách, projekt Zaha Hadid Architects, ilustruje pokročilé přístupy ve fasádních systémech. Nástavba s renovací a přeměnou bývalé požární stanice spojuje staré s novým a vytváří symbol budoucnosti námořního obchodu. Tvar evokující trup lodi symbolizuje námořní obchod a prosklená fasáda nadnáší dojem pohyblivých vln. Společná práce architektů, projektantů a techniků firmy Schüco vedla k speciální konstrukci z trojhranných segmentů, která vytváří dojem hladkých křivek. Většina prvků je transparentní, některé neprůhledné a jejich kombinace zajišťuje dostatečné denní světlo s minimalizací slunečního zatížení.
Další prvky zahrnují prosklenou střechu atria z profilů Schüco FW 60+ a interiérovou fasádu ze Schüco FW 50+, s akustickými panely jako fasádními výplněmi. Okenní konstrukce jsou Schüco Royal S 70 s práškovou povrchovou úpravou a barvou šedočerné. Po obvodu je fasáda těsněna tepelnou izolací a vodotěsnou fólií. Na oknech jsou vnější horizontální lamelové žaluzie s elektropohonem napojené na centrální systém řízení. Celý mechanismus žaluzíí je ukryt pod kamenným obkladem fasády. Moderní udržitelná architektura dnes zdaleka přesahuje maximální energetickou účinnost díky nejlepším hodnotám U.
Další poznámky o legislativě a normách
Prosklené fasády se z hlediska legislativního jedná o výrobek specifikovaný technickou harmonizovanou normou EN 13830. Společně s ČKLOP připravujeme sérii článků na dané téma s připomínkou základních směrnic a evropských norem. LOP a její součásti musí vycházet z vyzkoušených principů - systému kotvení, těsnění a osazení skla. Z hlediska tepelné izolace a vzduchové neprůzvučnosti se uvádějí hodnoty dle použitých skel a poloh výplní. Dřevohliníkové prosklené fasády zajišťují dostatek světla i estetický vzhled a umožňují různé typy skel pro specifické požadavky.
