SATJAM nabízí systém držáků Solar určený pro uchycení nosných rámů fotovoltaických i teplovodních solárních systémů. Je určen pro profilované krytiny SATJAM Roof, Grande, Trend, Arad Modul, Taurus Modul, Taurus Maxx, Reno Premium, York Modul a trapézové plechy. U těchto krytin jsou tyto unikátní držáky kotveny přímo do plochy střechy pomoci systémových šroubů. Toto unikátní řešení zabraňuje vzniku problémů, které mohou být způsobeny při použití alternativního systému držáků kotvených do nosné konstrukce střechy.
Pro krytinu SATJAM Rapid a pro falcovanou krytinu s dvojitou stojatou drážkou jsou určeny držáky, které se montují na zámek/drážku krytiny. Průchody pro vedení médií (elektrické energie, vody) jsou řešeny typovými prostupovými prvky pro jednotlivé krytiny. Po drobné úpravě jsou použitelné odvětrávací tašky, běžně se používají pryžové prostupové manžety malých průměrů (například M1), ale také anténní prostupy.
Pro jaké střechy a krytiny jsou držáky určeny?

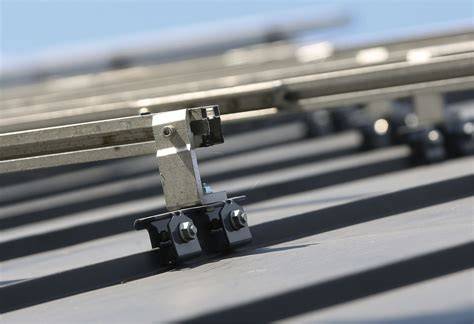

První typ držáku DSS.CWL je určen pro profilované krytiny SATJAM Roof, Grande, Trend, Arad, Taurus, Reno, York a trapézové plechy - samozřejmě i pro obdobné střešní krytiny ostatních výrobců. Osazení unikátního držáku DSS.CWL a těsnění SM-DSS.CWL na profilovaných plechových střechách. Držáky jsou určeny pro profilované střešní krytiny z ocelového plechu od tl. 0,5 mm nebo hliníkového plechu tl. min. 0,6 mm. Výšku konzoly je třeba upravit dle daných podmínek, a to na oválných otvorech konzoly. Držák se kotví do plechu pomocí speciálních systémových šroubů přes pryžovou podložku. Utahuje se nízkým utahovacím momentem, aby se šrouby nepřetáhly a nesnížila se nosnost spoje. Doporučené maximální zatížení držáku je kolmo do střechy 2,5 kN.
Druhý typ držáku DSS-R.CWL je určen pro krytinu SATJAM Rapid a pro falcovanou krytinu s dvojitou stojatou drážkou. Držáky se montují na zámek/drážku krytiny. Také zde platí, že držák je možno použít pro obdobné krytiny ostatních výrobců. Držák DSS-R.CWL pro upevnění solárních panelů na krytinu SATJAM Rapid. Držáky pro SATJAM Rapid nebo falcované krytiny jsou určeny pro ocelový plech od tl. 0,5 mm a pro hliníkové plechy od tl. min. 0,6 mm. U falcovaných krytin lze držák montovat pouze na dvojitou stojatou drážku. Dotahuje se pomocí momentového klíče - utahovací moment 20 až 25 Nm. Doporučené maximální zatížení kolmo do střechy je 3,0 kN.
Montáž a utěsnění průchodů
Průchody pro vedení médií (elektrické energie, vody) jsou řešeny typovými prostupovými prvky pro jednotlivé krytiny. Po drobné úpravě jsou použitelné odvětrávací tašky, běžně se používají pryžové prostupové manžety malých průměrů (například M1), ale také anténní prostupy. Toto řešení zabezpečuje, že kolem kotevního prvku nedochází k dilataci krytiny, jako je tomu u prvků prostupujících krytinou.
Typy uchycení a jejich výhody
- DSS.CWL - kotvení do krytiny, bez kotvení do nosné konstrukce; vhodný pro profilované krytiny SATJAM a trapézové plechy; minimalizuje dilataci střešní krytiny.
- DSS-R.CWL - kotvení na zámek/drážku falcované krytiny SATJAM Rapid a falcované krytiny s dvojitou stojatou drážkou; vhodný pro vertikálně i horizontálně orientované panely; umožňuje použití pro obdobné krytiny ostatních výrobců.
Oba typy držáků vyžadují správné nastavení výšky konzoly na oválných otvorech a přesné dotažení pomocí momentového klíče s uvedenými hodnotami utahovacího momentu. To zajišťuje optimální nosnost spoje a zabraňuje nadměrnému zatížení střechy.
Materiály, zatížení a výběr pro SATJAM
Držáky jsou určeny pro ocelové plechy tl. 0,5 mm nebo hliníkové plechy tl. min. 0,6 mm. U falcovaných krytin lze DSS-R.CWL použít pouze na dvojitou stojatou drážku. Maximální zatížení kolmo do střechy se liší podle typu držáku: DSS.CWL až 2,5 kN a DSS-R.CWL až 3,0 kN. Průchody pro vedení médií jsou řešeny typovými prvky a pro krytiny SATJAM Rapid a falcovanou krytinu s dvojitou drážkou jsou dimenzovány odpovídajícími prvky pro tyto krytiny.
Výběr konkrétního držáku vychází z typu střešní krytiny SATJAM a z konstrukčních požadavků projektu. Unikátní způsob kotvení do krytiny snižuje dilataci kolem kotevního prvku a minimalizuje riziko průsaků vody, což bývá hlavní výhrou při používání systémových kotev do nosné konstrukce střechy.
Praktické doplňky a provozní poznámky
- Průchody pro vedení médií lze řešit pomocí typových prostupových prvků pro jednotlivé krytiny.
- Odvětrávací tašky je možné po drobné úpravě využít s pryžovými prostupovými manžetami malých průměrů, případně s anténními prostupy.
- Utahování se provádí nízkým momentem, aby se šrouby nepřetáhly a nosnost spoje nebyla snížena.
Tabulka: Přehled klíčových parametrů
| Typ držáku | Krytiny | Materiál střechy | Min. tloušťka | Utahovací moment | |
|---|---|---|---|---|---|
| DSS.CWL | SATJAM Roof, Grande, Trend, Arad, Taurus, Reno, York, trapézové plechy | Ocel, hliník | 0,5 mm (ocel), 0,6 mm (hliník) | nízký | 2,5 kN |
| DSS-R.CWL | SATJAM Rapid, falcovaná krytina s dvojitou drážkou | Ocel, případně hliník | 0,5 mm (ocel), 0,6 mm (hliník) | 20-25 Nm | 3,0 kN |
Pro odvětrávání a pro vedení médií se používají specifické prostupové prvky; po drobné úpravě mohou být použity běžné odvětrávací tašky a pryžové manžety. Tato řešení zajišťují kompatibilitu se střešními krytinami SATJAM a s potenciálními alternativními krytinami.
