Montáž sádrokartonu můžete využít k nejrůznějším účelům - vedle stropních podhledů sádrokartonové desky skvěle poslouží k realizaci příček v interiéru či opláštění stěn. Snadno tak lze vytvořit šachtu s budoucími rozvody a zároveň zajistit akustickou i tepelnou izolaci prostoru.
Materiál a základní prvky pro montáž
Není proto vhodné montovat sádrokartonové desky v hrubé stavbě s nestálou teplotou či těsně po vylití podlah. Dále se neobejdete bez sádrokartonových profilů pro montáž podhledů (nejčastěji CD a UD profily), stavěcích třmenů, šroubů ke spojování profilů a pro připevnění desek. Potřebujete také pilu na sádrokarton pro nařezání desek, šroubovák a k finálnímu dokončení tmel na přetmelení spojů a hlaviček šroubů, špachtli pro nanášení tmelu, pásku pro zpevnění spojů a smirkový papír nebo brusku. A samozřejmě metr, tužku a vodováhu.
Před samotnou montáží je vhodné nalepit na zadní stranu UD profilů samolepicí pěnové těsnění, čímž se zlepší akustické vlastnosti. UD profily se připevní k obvodovým stěnám šroubovákem na sádrokarton pomocí FN hmoždinek do plastových natloukacích hmoždinek. Rozteč připevnění je max. 80 cm, první a poslední kotvení smí být od rohu vzdáleno max.
Příprava šachty a založení rámu

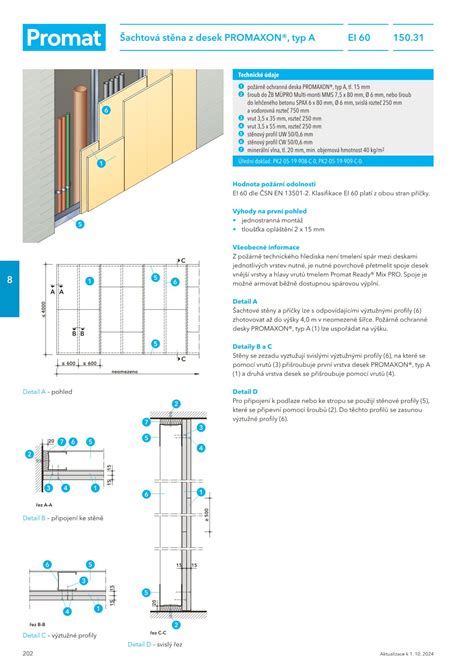

Šachtová stěna je svislá nenosná dělící konstrukce splňující oboustranně nároky na požární odolnost. Montáž šachtové stěny lze provést přístupem pouze z jedné strany. V konstrukci není použita minerální izolace.
Nejprve se provede vytyčení konstrukce šachtové stěny. K ostěním šachty, jakož i u podlahy a stropu, se obvodové profily ukotví pomocí ocelových hmoždinek Ø 6 mm. Opláštění je provedeno dvěma vrstvami desek Glasroc F Ridurit tloušťky 20 mm, desky jsou orientovány naležato. První vrstva opláštění je našroubována šrouby TN 212 v rozteči 200 mm do podkonstrukce. Druhá vrstva opláštění je přišroubována k první vrstvě šrouby Ridurit ve čtvercové síti 250 mm, nebo do kovové podkonstrukce šrouby TN 212.
Alternativně lze tuto konstrukci aplikovat jako předsazenou stěnu na třmenech. Rozteč svislých R-CD profilů je pak 1000 mm. Maximální šířka šachtové stěny je 2 metry (délka desky). Obvodové profily tvoří úhelníky z pozinkovaného plechu 40/20/1 mm kotvené ke svislým nosným stěnám ocelovými hmoždinkami po 500 mm. Kovové prvky mohou být opatřeny antikorozní ochranou třídy C3 a C5 podle ČSN EN 12944. Glasroc H šachtové stěny jsou určeny do dlouhodobě vlhkých prostor.
Izolace a zvláštní detaily pro šachtu
Pro akustickou izolaci lze použít vhodné materiály: minerální vata se skutečnou hustotou a tloušťkou, parozábrana na vnitřní straně předstěny a akustické desky s vysokou odolností vůči vlhkosti - například Glasroc H pro mokré prostředí.
Před opláštěním je nutné zajistit, aby byly profily uspořádány do boxů a aby byla izolace vložena rovnoměrně mezi profily. V případě potřeby lze provést dvojitou výztuhu a použití kovové konstrukce pro vyšší pevnost. Rozměry a rozteče se liší podle konkrétního návrhu a typu požární odolnosti.
Montáž šachtové stěny krok za krokem
- Vytyčte přesně polohu šachtové stěny a připravte podlahu a strop pro kotvení.
- Ukotvěte obvodové UD profily po obvodu šachty, se samolepicím těsněním pro zvukovou izolaci a s roztečí 80 cm mezi kotvami.
- Na strop upevněte stavěcí třmeny v rastru 50 × 100 cm a zajistěte je vruty; třmínky vyrovnejte vodováhou.
- Do UD profilů zasuňte svislé CD profily ve vzdálenosti 50 cm od sebe a překrývejte je alespoň 2 cm. Zafixujte konce CD profilů ohnutím volných konců třmenů a přišroubováním do plechu.
- Vložte do prostoru mezi profily minerální izolaci vhodného typu a tloušťky. Pokud je stěna šachtová, lze ponechat uvnitř pouze rám a opláštění.
- Při závěrečné montáži desky je nutné montovat kolmo k profilům a desky šroubovat samořeznými šrouby TN do profilů.
- Opláštění šachtové stěny a její detaily vyžadují pevné kotvení a správné rozmístění šroubů, aby nedocházelo k prasklinám a dilatacím.
- Tmelení a finální úpravy: zatmelit spáry a hlavičky šroubů sádrokartonářským tmelem, nanést výztužnou pásku a po zaschnutí směs znovu zatmelit až do hladkého povrchu.
Montáž a izolace instalačních částí
V části pod šachtou, kde se probíhají rozvody, je nutné zabudovat veškeré elektroinstalace a vzduchotechniku a zajistit, aby byly v správných šachtách a rozvodech nikoliv těsně za sebou, ale s odvzdušněním a tepleným dosahem. Na svazích a v mělkých šachtách je možné použít i integrované systémové řešení s předem připravenými průchody pro kabely a normativními spárami.
Po upevnění desek na stěně je třeba vyplnit spáry a kouty speciální páskou a tmelem, aby vznikl hladký povrch pro malbu. Pro akustickou jistotu je doporučeno používat akustické tmelové hmoty a těsnicí pásky, které redukují vibrace a vzduchový šum.
Stropy a příčky v souvislosti s instalační šachtou
Podhledy a příčky v interiéru mohou být realizovány v podobě sádrokartonu s výše popsaným postupem. Příčky by měli obsahovat výztuhu a minerální izolaci a u stěn bývá důležité posuzovat jejich pevnost a zvukovou izolaci.
V místnostech, kde je potřeba vyšší akustické izolace, se doporučují atypické postavy a vrstvy, které zvyšují tuhost konstrukce a snižují průnik hluku. Je možné použít akustické desky Knauf RED Piano, Silentboard a modré desky Rigips Activ’Air, které zlepšují akustický výkon a filtrují emise formaldehydu.
Detaily a tipy pro optimální výsledky
- Aklimatizace materiálu: skladujte desky v přibližně vyrovnané teplotě a vlhkosti alespoň 24 hodin před montáží.
- Volba desek podle prostředí: impregnované desky pro vlhké prostory, protipožární desky pro rizikové oblasti.
- Správná délka a rozmístění vrutů: pro jednu vrstvu desek 12,5 mm použijte 25 mm vruty; pro dvojitou výstavbu minimálně 45 mm.
- Dodržujte rozteče vrutů 15 cm na okraj desky a 20-25 cm v ploše; desky by neměly být kotveny do UW profilů, ale do svislých CW profilů.
- Napojení podhledu na stěny a strop: dilatace a akustický tmel pro trvale pružné spoje a minimalizaci prasklin.
- Otevřené instalační průchody: usnadníte si následné úpravy a minimalizujete šumy a vibrace, pokud použijete akustické krabice s těsnícími membránami.
Krátké shrnutí technických detailů instalace
Šachtová stěna je svislá nenosná dělící konstrukce splňující oboustranně nároky na požární odolnost a je opláštěna jednou stranou. Pro šachtové stěny je doporučeno použití Glasroc F Ridurit, v případě vlhkých prostor Glasroc H. Pro akustické izolace existují řešení s produkty jako soni COMPOSITE, soni 491 STL a Knauf RED Piano. Podhledy a příčky z sádrokartonu jsou nejčastějšími řešeními pro rychlé a levné úpravy interiéru s dobrou akustikou a estetikou.
Podhledy mohou být levné i s velkou variabilitou tvarů díky sádrokartu, který je nehořlavý a vhodný pro vlhké provozy. Desky se přišroubují k nosné konstrukci a nerovnosti se vyhladí tmelením a broušením, čímž vznikne jednolitý povrch připravený pro malování. Nad podhledy lze vložit izolaci, elektroinstalace, a pokud je potřeba, i vzduchotechniku.
