Univerzální jednoprůduchový komín Universal s ventilační šachtou představuje specifický systém, jehož součástí jsou keramické vložky a tvarovky, jejichž rozměry a tloušťky izolace jsou klíčové pro správnou funkci a bezpečnost stavby. V textu se soustředíme na rozměry a konstrukční detaily spojené s tvárnicemi a šachtou, včetně jejich výbavy a doporučení pro použití.
Struktura a rozměry komínového systému
- Vnější rozměr komínu: 52 × 38 cm.
- Rozměr ventilační šachty: 28 × 10 cm.
- Rozměry tvarovek pro jednoprůduchový komín s ventilační šachtou: 520 × 380 × 240 mm (pro všechny průměry keramických vložek 160, 180, 200 mm platí stejný rozměr).
- Průduchy a vložky se liší jen na základě průměru vložky a tloušťky izolace.
Zeď obestavěné větrací šachty musí být dostatečně pevná a vyspádovaná, aby bylo možné zajistit odvodnění a stabilitu celé konstrukce. Předsazená prostá římsa a cimbuří spolu s kamennou ohradní zdí tvoří ochrannou a estetickou část větracího prvku. U severovýchodní zdi je v horní části vytesán monogram a letopočet FG 1927, který odkazuje na opravy provedené kameníkem v daném roce.
Materiály a specifika vložek
Nerezové vložky s tloušťkami 0,5 mm, 0,8 mm a 1,0 mm mohou spolu s keramickou vložkou tvořit součást vícevrstvého komínového pláště. Tvárnice a vložky se vyrábějí metodou vybrolisování, která zajišťuje přesnost a lehkost dílců. Komínové tvárnice a vložky jsou navrženy pro použití ve vícevrstvých systémech a poskytují správný průchod pro odvod spalin a vlhkého vzduchu.
Ventilační šachta a její praktické využití

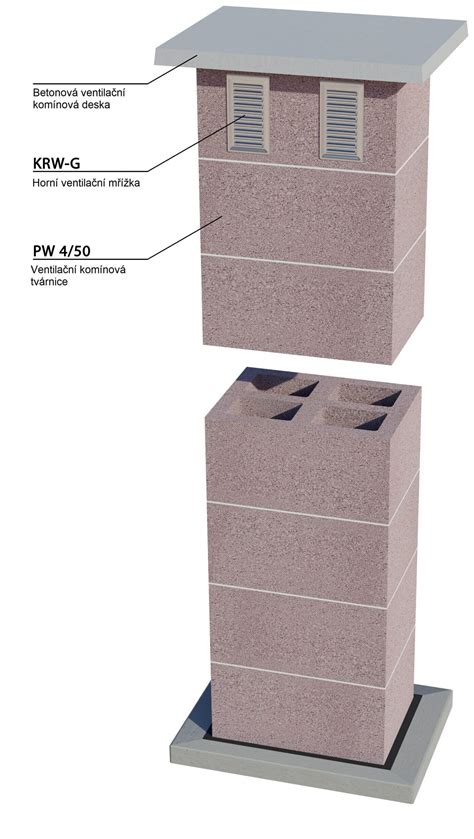

Ventilační šachta je samostatný otvor v komínovém tělese, který lze využít různými způsoby. Je nutné v ní doobjednat mřížky podle potřeby. Ventilační šachta je shora zakončena krycí deskou. Pokud má sloužit k odvodu vlhkého vzduchu (např. z koupelny nebo digestoře), doporučuje se do ní vložit rouru a připojit spotřebič do předem vyříznutého otvoru ve šachtě.
Monogram a historické detaily
Na severovýchodní straně zdiva je blízko levého nároží ve zdícím kameni vytesán monogram a letopočet FG 1927, což svědčí o opravě zdi kameníkem v tomto roce. Zakrytí ústí šachty zajišťují záklopové betonové desky se spádem dovnitř půdorysu. Zdi nad terénem lesa jsou zesíleny a mají ve dvou řadách vynechány úzké odvodňovací otvory pro účely odvodnění.
Dimenze a konstrukční detaily samotných prvků
Vnější tvárnice pro jednoprůduchové provedení jsou navrženy tak, aby umožnily snadné vyztužení sestavy roxorů či závitových tyčí (8-10 mm) díky předpřipraveným otvorům v rozích tvarovek. Celková hmotnost jednotlivých dílů kolem 23,0 kg u konkrétního typu komponenty ukazuje na pevnostní a transportní charakteristiky systému.
Komínový systém je určen pro vícevrstvé použití a pro kombinaci s keramickou vložkou, s ohledem na provozní teplotu a tlakové zatížení. Vnější rozměry a vnitřní průřezové rozměry musí být sladěny s rozměry vložek a tloušťkou izolace, aby nedošlo k průhybu nebo nekontrolovanému odvodu kondenzátu.
Postup montáže a instalace
Montážní postup vyžaduje správné usazení tvárnic, zajištění vzájemné styčné plochy a vyplnění spár cementovou maltou. Důležitá je dostatečná izolace a správné jištění roxorovou výztuží. Ventilační šachta a její krycí deska by měly být instalovány tak, aby umožňovaly snadný přístup pro údržbu a čištění.
Pro zvýšení informovanosti o konkrétním typu systému lze doplnit tabulku s parametry vložek a tvarovek, která shrnuje klíčové rozměry a jejich vzájemné souvislosti. Níže uvedené parametry ukazují, že rozměry tvarovek zůstávají jednotné bez ohledu na průměr vložek, což usnadňuje výběr a montáž.
| Typ prvku | Vnější rozměry | Ventilační šachta | Vnitřní vložka | Tloušťka izolace |
|---|---|---|---|---|
| TVÁRNIČE UNIVERSAL | 520 x 380 x 240 mm | 28 x 10 cm | 160/180/200 mm | viz průměr vložky |
Další provozní poznámka: některé z komponentů vyžadují dodatečnou montážní mřížku a případně speciální propojovací díly v závislosti na konkrétním průduchu a požadavcích vnitřního prostoru.
